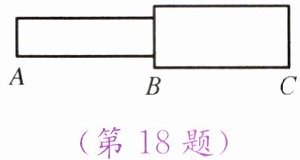

18. 如图所示，AB和BC是由相同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中。下列说法中正确的是（ ）
A. AB段电阻大，电流小
B. BC段电阻小，电流小
C. AB段电阻大，电流与BC段相等
D. BC段电阻大，电流与AB段相等
A. AB段电阻大，电流小
B. BC段电阻小，电流小
C. AB段电阻大，电流与BC段相等
D. BC段电阻大，电流与AB段相等
答案
C
19. 通过一个$50\ \Omega$电阻的电流减小为原来的$\dfrac{1}{2}$，设温度的影响可忽略不计，此时该电阻的阻值为 （ ）
A. $100\ \Omega$
B. $50\ \Omega$
C. $25\ \Omega$
D. $75\ \Omega$
A. $100\ \Omega$
B. $50\ \Omega$
C. $25\ \Omega$
D. $75\ \Omega$
答案
B

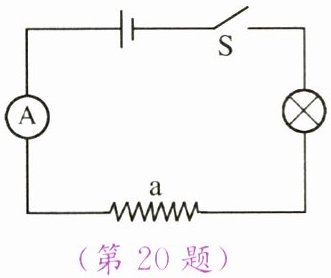

20. 在如图所示的电路中,开关 S 闭合后,电流表的示数是0.6 A。当缓慢地给钨丝 a 加热一段时间后,电流表的示数将 （ ）
A. 小于 0.6 A
B. 等于 0.6 A
C. 大于 0.6 A
D. 可能等于 0.6 A
A. 小于 0.6 A
B. 等于 0.6 A
C. 大于 0.6 A
D. 可能等于 0.6 A
答案
A
1. 要想改变导体电阻的大小,下列因素中最具有可操作性的是 （ ）
A. 改变材料
B. 改变长度
C. 改变横截面积
D. 改变温度
A. 改变材料
B. 改变长度
C. 改变横截面积
D. 改变温度
答案
B
2. 如图所示的滑动变阻器的铭牌上标有“2 A 20 Ω”字样，其中“2 A”表示______________________________________。滑动变阻器是通过改变__________________________来改变电阻的。当 C、D 接入电路中时，滑动变阻器接入电路的电阻为________Ω；当 A、B 接入电路时，变阻器接入电路的电阻为________Ω；将 A、D 接入电路时，闭合开关前，滑片 P 应移至最________（选填“左”或“右”）端。
答案
允许通过的最大电流是2 A
; 接入电路中电阻线的长度
; 0
; 20
; 右
; 接入电路中电阻线的长度
; 0
; 20
; 右
3. 在滑动变阻器、电阻箱中，能准确表示接入电路电阻大小的是______，能连续改变接入电路电阻大小的是______。

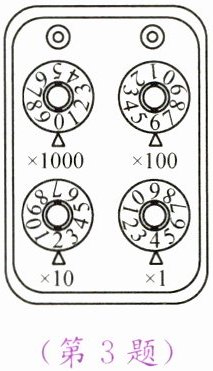

如图所示电阻箱的示数为$\_\_\_\_\_\_\ \Omega$。
（第3题）
如图所示电阻箱的示数为$\_\_\_\_\_\_\ \Omega$。
（第3题）
答案
电阻箱
; 滑动变阻器
; 624
; 滑动变阻器
; 624
思维导航
◆ 滑动变阻器有四个接线柱，初中物理对滑动变阻器的使用要求较低，在电路中只接入其中两个接线柱。一般接法是“一上一下”。上面一个接线柱可随便接，而下面一个接线柱的选择要看实际的要求（如要求滑片移动时，灯泡变暗或变阻器接入电阻变大等）。要满足实际要求，关键在于选对下面的接线柱，所以通常讲“一上一下，关键是下”。（“问题解决”第6题）
◆ 实验中常利用滑动变阻器改变电路中的电流，也可以用它间接地改变用电器两端的电压。（“问题解决”第10题）
◆ 在电路图或实物图中，若要判断滑动变阻器接入的是哪个部分的电阻丝，则可以先画出电流在滑动变阻器中的路径，然后再根据路径作出判断。（“探究之路”第4题）
◆ 滑动变阻器有四个接线柱，初中物理对滑动变阻器的使用要求较低，在电路中只接入其中两个接线柱。一般接法是“一上一下”。上面一个接线柱可随便接，而下面一个接线柱的选择要看实际的要求（如要求滑片移动时，灯泡变暗或变阻器接入电阻变大等）。要满足实际要求，关键在于选对下面的接线柱，所以通常讲“一上一下，关键是下”。（“问题解决”第6题）
◆ 实验中常利用滑动变阻器改变电路中的电流，也可以用它间接地改变用电器两端的电压。（“问题解决”第10题）
◆ 在电路图或实物图中，若要判断滑动变阻器接入的是哪个部分的电阻丝，则可以先画出电流在滑动变阻器中的路径，然后再根据路径作出判断。（“探究之路”第4题）
