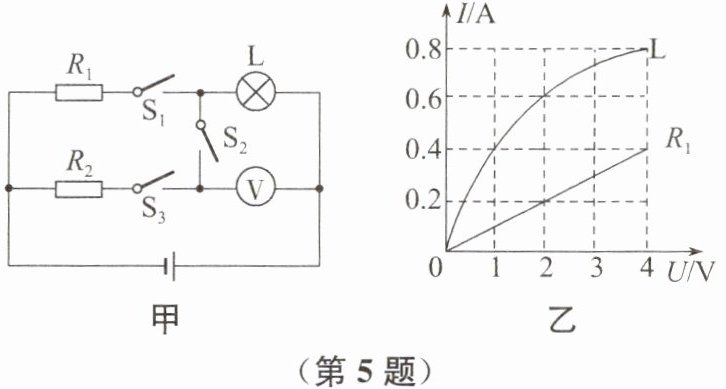

5. 在如图甲所示的电路中，电源电压恒定不变，图乙是通过灯泡 L 和定值电阻 $ R_1 $ 的电流与电压表示数的关系图像. 当只闭合开关 $ S_1 $、$ S_2 $ 时，电压表示数为 2 V；当只闭合开关 $ S_2 $、$ S_3 $ 时，电压表示数为 4 V. 则电源电压 $ U = \_\_\_\_\_\_ \ \mathrm{V}, R_2 = \_\_\_\_\_\_ \ \Omega $.
（第5题）
（第6题）
（第5题）
（第6题）
答案
$8$
;
$5$

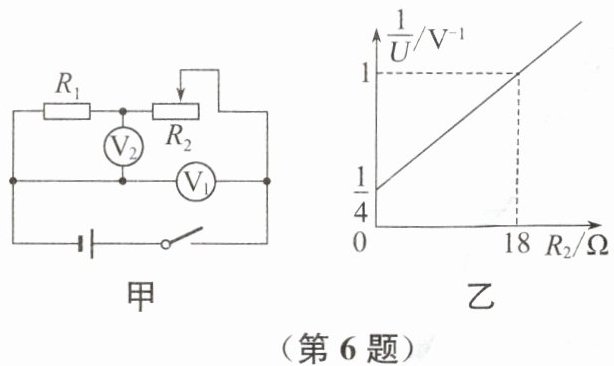

6. 如图甲所示，移动滑片使电阻$R_{2}$接入电路的阻值从零逐渐变大，$R_{1}$两端电压$U$的倒数与$R_{2}$的阻值的关系图像如图乙所示，则电源电压为______V，$R_{1}$的阻值为______Ω.
答案
$4$
;
$6$
1. (2024·凉山州)如图所示的电路中，$R_1$、$R_2$的阻值之比为$1:2$，当开关S闭合，甲、乙两表均为电压表时，两个电压表示数之比为______；当开关S断开，甲、乙两表均为电流表时，两个电流表示数之比为______。
答案
$3:2$
;
$1:3$
2. (2023·眉山)如图所示，电源电压保持不变，已知$R_{1}:R_{2}=2:3$。当开关S闭合时，$R_{1}$、$R_{2}$两端的电压之比为______，电流表$\mathrm{A}_{1}$和$\mathrm{A}_{2}$的示数之比为______。
答案
$1:1$
;
$5:2$

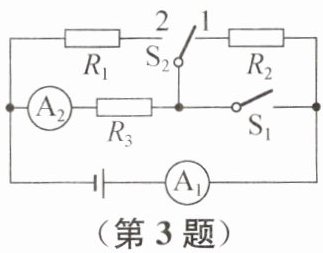

3. (2024·江西)如图所示,三个电阻$R_1$、$R_2$、$R_3$的阻值相同,当开关$S_1$断开、开关$S_2$置于1时,电流表$A_1$与电流表$A_2$的示数之比为______;当开关$S_1$闭合、开关$S_2$置于2时,电流表$A_1$与电流表$A_2$的示数之比为______.
答案
$1:1$
;
$2:1$
4. 如图所示,电源电压保持不变,开关S闭合后,灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都正常发光,甲、乙两个电表示数之比为$4:1$.此时灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电阻之比为 （ ）
A. $1:1$
B. $3:1$
C. $1:4$
D. $4:1$
A. $1:1$
B. $3:1$
C. $1:4$
D. $4:1$
答案
$B$

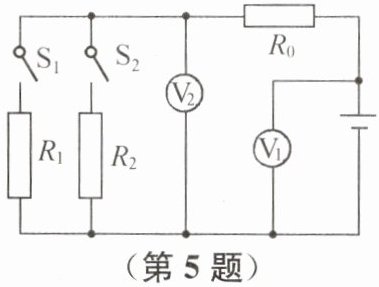

5. 在如图所示的电路中,电源电压不变,只闭合开关$\mathrm{S}_{1}$时,电压表$\mathrm{V}_{1}$与$\mathrm{V}_{2}$的示数之比为$3:2$;只闭合开关$\mathrm{S}_{2}$时,电压表$\mathrm{V}_{1}$与$\mathrm{V}_{2}$的示数之比为$5:3$,则$R_{1}$与$R_{2}$的电阻之比是（ ）
A. $4:3$
B. $2:3$
C. $3:5$
D. $5:3$
A. $4:3$
B. $2:3$
C. $3:5$
D. $5:3$
答案
$A$
