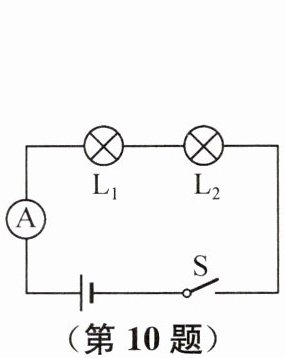

10. 在如图所示的串联电路中,闭合开关后两灯都不亮.为了检测电路故障,小华将电压表接在灯$\mathrm{L}_1$两端,发现电压表有明显示数,而电流表示数几乎为零.则电路故障可能是 （ ）
A. 灯$\mathrm{L}_1$短路
B. 灯$\mathrm{L}_2$断路
C. 电流表烧坏
D. 灯$\mathrm{L}_1$断路

答案


D
;

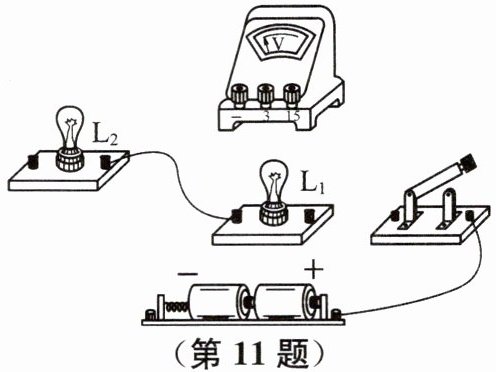

11. 如图所示,请用笔画线代替导线按要求完成电路连接.要求:灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,电压表测量$\mathrm{L}_{1}$两端的电压,导线不交叉.

答案

12. 灯$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联，先用电压表测灯$\mathrm{L}_{1}$两端的电压，如图所示. 再测灯$\mathrm{L}_{2}$两端的电压时，只将电压表接$A$点的导线改接到$C$点，这种接法______（选填“正确”或“不正确”），理由是______.

答案

不正确
; 电压表正、负接线柱接反了
13. 下列有关常见电压值的表述正确的是 （ ）
A. 一节干电池的电压是 2 V
B. 我国家庭电路的电压是 110 V
C. 手机电池的电压约为 3.7 V
D. 电脑 USB 接口的输出电压是 220 V

答案

C

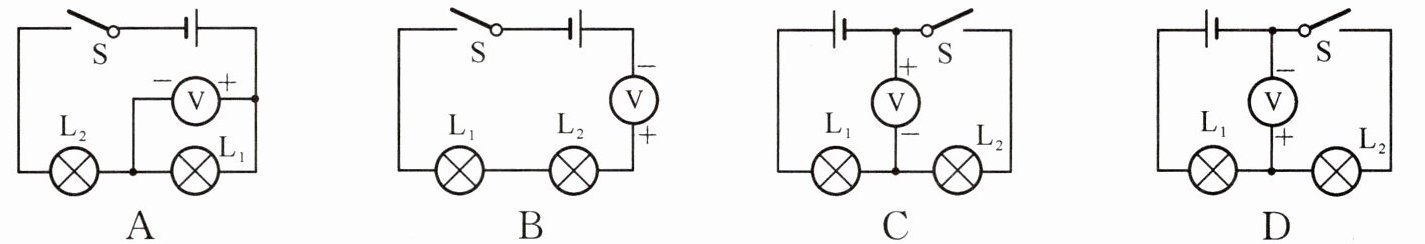

14. 要使电压表测灯$\mathrm{L}_{2}$两端的电压，符合要求的电路图是 （$\boldsymbol{}$）

答案

D

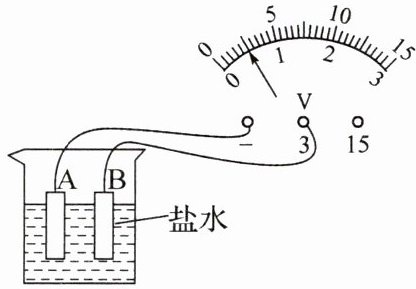

15. 如图所示,在盐水中插入 A、B 两个金属片,形成盐水电池,用电压表测量该盐水电池的电压,则
（ ）
A. 该盐水电池的电压为 2.5 V
B. 该盐水电池的正极为金属片 A
C. 该盐水电池工作时把化学能转化为电能
D. 若将金属片 B 改接到“15”接线柱,指针将向左反偏

答案

C
16. 小明同学用有“0～3 V”和“0～15 V”两个量程的电压表测电压时，电压表“－”接线柱已经接入电路，在用“0～15 V”量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）
A. 直接接c接线柱，然后读数
B. 直接接b接线柱，然后读数
C. 断开开关，接c接线柱，闭合开关后读数
D. 断开开关，接b接线柱，闭合开关后读数

答案

D
