17. 如图所示,下列说法正确的是 （ ）
A. 灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{1}$两端的电压
B. 灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$并联,电压表测灯$\mathrm{L}_{2}$两端的电压
C. 灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{1}$两端的电压
D. 灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联,电压表测灯$\mathrm{L}_{2}$两端的电压

C

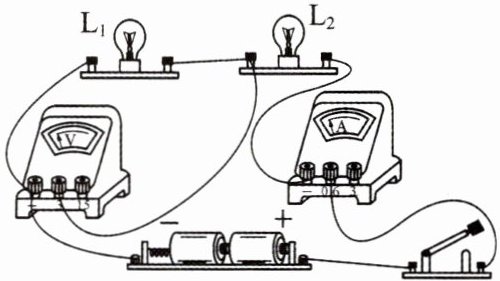

18. 小华同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则
（ ）
A. 两个电表都会被烧坏
B. 电流表不会被烧坏，电压表被烧坏
C. 两个电表都不会被烧坏
D. 电压表不会被烧坏，电流表被烧坏

D

19. 目前,新能源汽车越来越频繁地出现在我们的视野中,某品牌新能源汽车所采用的是磷酸铁锂电池,电压为 2.8 V,但没有标注正、负极,请你根据所选器材设计实验判断该磷酸铁锂电池的正、负极.
实验器材:电压表、导线.
实验步骤:________
______.
实验结论:________.

用一根导线将电压表的负接线柱和该电池的一极相连，用另一根导线将电压表的
; 正接线柱和该电池的另一极相连
; 若电压表指针正向偏转，则与电压表正接线柱相连的一极为电池的正极；若电压表指针反向偏转，则与电压表正接线柱相连的一极为电池的负极

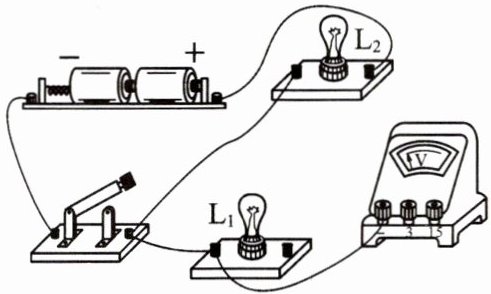

20. 请用笔画线代替导线在图中把电路连接完整，要求电压表测量灯$\mathrm{L}_{1}$两端的电压.

21. 在如图所示的电路中，电源电压保持不变，闭合开关 S，电路正常工作一段时间后，发现电路中至少有一个电表的示数突然变大，故障发生在电阻 $ R_1 $ 或 $ R_2 $ 中，其他元件仍保持完好。

(1)用一个完好的小灯泡替换 $ R_2 $ 后，小灯泡________（选填“一定发光”或“可能发光”）。
(2)在原故障电路中，将电流表 A 与 $ R_1 $ 位置互换后，电压表 V 的示数不发生变化，电路中存在的故障可能是________或________。

一定发光
; $R_{2}$断路 ; $R_{1}$短路
