2026年经纶学典学霸题中题九年级物理下册苏科版第114页答案

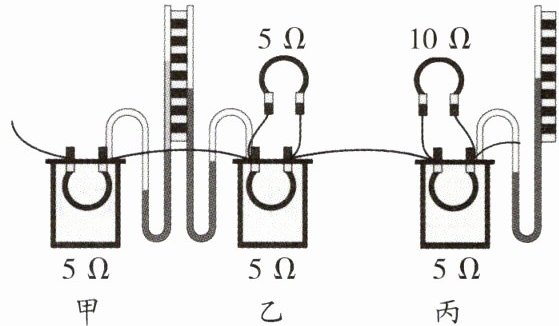

15. (2024·无锡三模)如图所示是“焦耳定律”的部分实验装置。小刚同学设计并连接了如图所示的电路,则他是为了探究电流通过导体产生的热量与
电流
(填“电流”或“电阻”)的关系;图中装置
(填“甲”“乙”或“丙”)U形管两边液面高度差最小。

答案

15.电流 乙 解析:根据图示的电路可知,三个容器中电阻丝的阻值相等,通电时间相同,通过电阻丝的电流不同;根据控制变量法可知,可以探究导体产生的热量与导体电流大小的关系;由图可知,甲装置中只有一个$5\Omega$的电阻,乙装置中两个$5\Omega$电阻并联,丙装置中$5\Omega$电阻与$10\Omega$电阻并联,且三个装置串联接入电路,所以通过三个装置的总电流相等;由并联电路电流的特点可知,通过导体的电流与电阻成反比,所以乙装置中$5\Omega$电阻通过的电流$I_Z=\frac{1}{2}I_甲$,丙装置中$5\Omega$电阻通过的电流$I_丙=\frac{2}{3}I_甲$,由焦耳定律$Q = I^2Rt$可知,乙装置产生的热量最少,U形管两边液面高度差最小.

解析

电流 乙
解析:由图可知,三个容器中电阻丝的阻值均为$5\Omega$,通电时间相同,通过电阻丝的电流不同,根据控制变量法,可探究电流通过导体产生的热量与电流的关系。
三个装置串联接入电路,总电流相等。甲装置中只有一个$5\Omega$电阻,电流为$I_甲$;乙装置中两个$5\Omega$电阻并联,总电阻为$2.5\Omega$,通过每个$5\Omega$电阻的电流$I_乙=\frac{1}{2}I_甲$;丙装置中$5\Omega$与$10\Omega$电阻并联,总电阻为$\frac{10}{3}\Omega$,通过$5\Omega$电阻的电流$I_丙=\frac{10}{5+10}I_甲=\frac{2}{3}I_甲$。
由焦耳定律$Q=I^2Rt$,因$R$、$t$相同,$I_乙\lt I_丙\lt I_甲$,所以乙装置产生热量最少,U形管两边液面高度差最小。

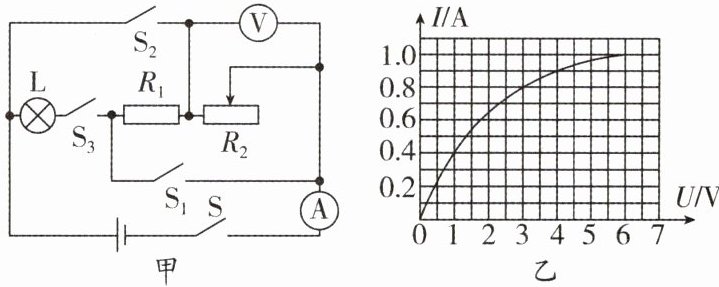

16. (2025·南京秦淮区二模)如图甲所示的电路中,电源电压不变,灯泡L标有“6 V”字样,通过灯泡L的电流与电压关系如图乙所示,仅闭合开关S、S₃,当滑动变阻器R₂滑片从a处滑到b处时(图中a、b未标出),电流表示数由0.4 A变为0.8 A,电压表示数由7 V变为3 V,则R₁ =
5
Ω,电源电压U =
10
V,任意调节滑片,
不能
(填“能”或“不能”)使灯泡正常发光。若电压表选择0~15 V量程,电流表选择0~3 A量程,在保证电路安全的前提下,调整开关状态和滑片位置,整个电路消耗的最大电功率为
30
W。

答案

16.5 10 不能 30 解析:仅闭合开关$S、S_3$,灯泡、$R_1$和滑动变阻器$R_2$串联在电路中,电压表测$R_2$两端电压,电流表测电路电流.滑动变阻器$R_2$滑片在a处时,电流表示数为0.4A,由图乙可知,此时灯泡电压为1V,则电源电压为$U = 1V + 0.4A× R_1 + 7V$①,滑动变阻器$R_2$滑片在b处时,电流表示数为0.8A,由图乙可知,此时灯泡电压为3V,则电源电压为$U = 3V + 0.8A× R_1 + 3V$②,联立①②,解得电源电压$U = 10V$,$R_1 = 5\Omega$.灯泡正常发光时,灯泡电压为6V,电流为1A,此时总电阻为$R_总=\frac{U}{I}=\frac{10V}{1A}=10\Omega$,灯泡电阻为$R_L=\frac{U_L}{I}=\frac{6V}{1A}=6\Omega$,此时滑动变阻器阻值应为$R_滑=R_总-R_1-R_L=10\Omega-5\Omega-6\Omega<0\Omega$,所以任意调节滑片,不能使灯泡正常发光.电压表选择0~15V量程,电流表选择0~3A量程,由于灯泡的额定电压小于电源电压,可以闭合$S、S_1、S_2$,断开$S_3$,$R_1$和滑动变阻器$R_2$并联,电流表测干路电流,也可以仅闭合$S、S_2$,电路为$R_2$的简单电路,可以调节滑动变阻器,使电流表最大电流为3A,则整个电路消耗的最大电功率为$P = UI_大=10V×3A = 30W$.

解析

解:仅闭合开关$S$、$S_3$时,灯泡$L$、$R_1$、$R_2$串联,电压表测$R_2$两端电压,电流表测电路电流。
当电流$I_1 = 0.4\,\mathrm{A}$时,由图乙知灯泡电压$U_L = 1\,\mathrm{V}$,电压表示数$U_{2}=7\,\mathrm{V}$,电源电压$U=U_L + I_1R_1 + U_{2}=1\,\mathrm{V}+0.4\,\mathrm{A}× R_1 + 7\,\mathrm{V}$①;
当电流$I_2 = 0.8\,\mathrm{A}$时,由图乙知灯泡电压$U_L' = 3\,\mathrm{V}$,电压表示数$U_{2}'=3\,\mathrm{V}$,电源电压$U=U_L' + I_2R_1 + U_{2}'=3\,\mathrm{V}+0.8\,\mathrm{A}× R_1 + 3\,\mathrm{V}$②;
联立①②解得:$R_1 = 5\,\Omega$,$U = 10\,\mathrm{V}$。
灯泡正常发光时$U_L = 6\,\mathrm{V}$,由图乙知此时电流$I = 1\,\mathrm{A}$,总电阻$R_总=\frac{U}{I}=\frac{10\,\mathrm{V}}{1\,\mathrm{A}}=10\,\Omega$,灯泡电阻$R_L=\frac{U_L}{I}=\frac{6\,\mathrm{V}}{1\,\mathrm{A}}=6\,\Omega$,滑动变阻器阻值$R_滑=R_总 - R_1 - R_L=10\,\Omega - 5\,\Omega - 6\,\Omega=-1\,\Omega$,故不能正常发光。
闭合$S$、$S_1$、$S_2$,断开$S_3$,$R_1$与$R_2$并联,电流表测干路电流,最大电流$I_大 = 3\,\mathrm{A}$,最大电功率$P=UI_大=10\,\mathrm{V}×3\,\mathrm{A}=30\,\mathrm{W}$。
5;10;不能;30

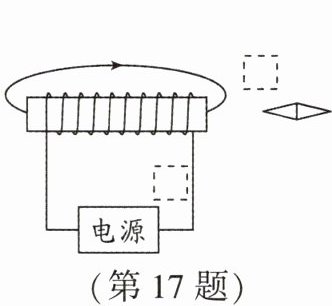

17. (4分)(2025·陕西中考)如图所示,请在虚线框中标出电源右侧的正负极和小磁针左侧的N、S极。

答案


17.如图所示
电源
18. (4分)(2025·连云港新海初级中学三模)如图所示,请用笔画线代替导线,将灯、插座正确接入家庭电路,开关S只控制灯。

答案


18.如图所示

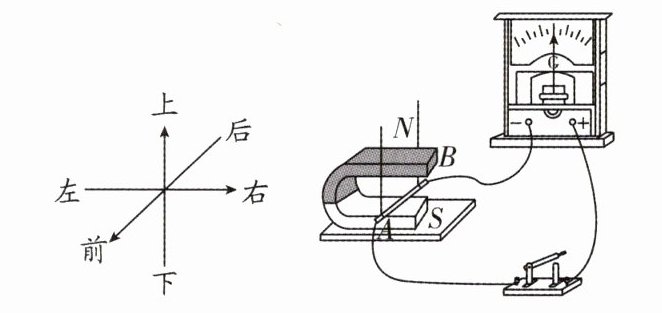

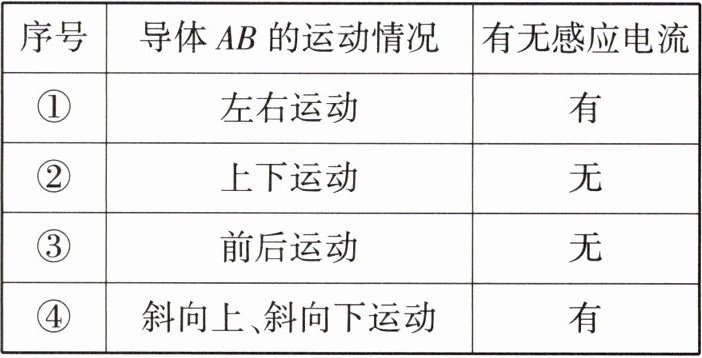

19. (8分)(2023·泰州中考)如图所示,小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关,他们完成操作,将观察到的现象记入表格:

(1)分析①、②两次实验现象,小明说:“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时,电路中就会产生感应电流。”小刚认为不准确,因为导体AB
前后
运动时,其运动方向也与磁场方向垂直,但无感应电流。

(2)采纳小刚意见后,小明又说:“闭合电路的一部分导体在磁场中垂直切割磁感线时,电路中才会产生感应电流”,小刚认为不全面,因为导体AB
斜向上、斜向下
运动时,也有感应电流。
(3)从能量的角度来分析,感应电流的产生过程是将
机械
能转化为电能;如果将图中的灵敏电流计换成
电源
,可以探究磁场对电流的作用。

答案

19.(1)前后 (2)斜向上、斜向下 (3)机械 电源
