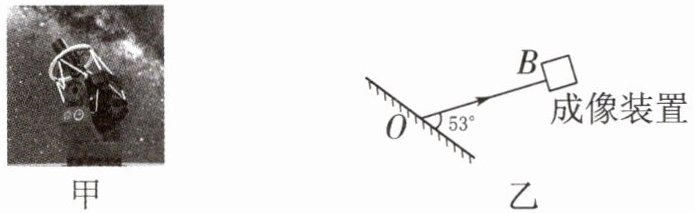

24. (2024·南充)2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示.一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，OB是反射光线，请画出其入射光线AO并标出入射角大小(保留作图痕迹).

24.如图所示

【分析】要画出入射光线AO，需依据光的反射定律：反射光线、入射光线分居法线两侧，反射角等于入射角。首先确定法线（垂直于平面镜的虚线），再根据反射光线与镜面的夹角算出反射角，进而得到入射角，最后在法线另一侧画出入射光线并标注入射角大小。
【解析】1. 过O点作垂直于平面镜的虚线，即为法线；2. 已知反射光线OB与镜面夹角为53°，则反射角=90°-53°=37°；3. 根据反射角等于入射角，在法线另一侧画出入射光线AO，使AO与法线的夹角为37°，即为所求入射光线，标注入射角为37°。
【答案】
【知识点】光的反射定律、光的反射作图
【点评】本题考查光的反射定律的应用，核心是法线的确定和反射角、入射角的关系，属于基础作图题，需掌握反射定律的基本内容。
【难度系数】0.5

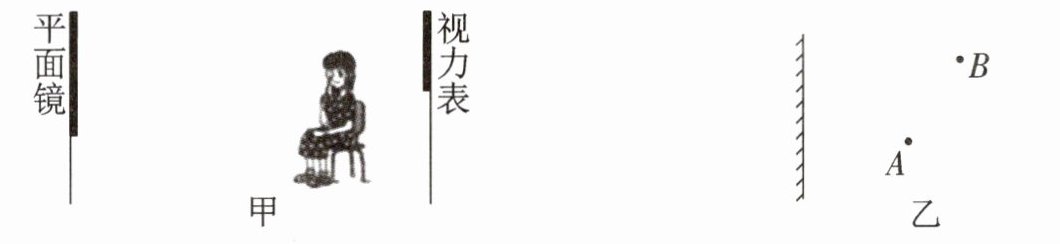

25. 如图甲所示,检查视力的时候,视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的像,请在乙图中画出人眼(A)看视力表(B)的光路图.

解：
1. 根据平面镜成像像与物关于镜面对称的特点，作出视力表上B点在平面镜中的像点B'。
2. 用虚线连接A点和B'点，该连线与平面镜的交点记为O，O即为光在平面镜上的入射点。
3. 用实线连接B点和O点，在BO线段上标注指向O的箭头，得到入射光线。
4. 用实线连接O点和A点，在OA线段上标注指向A的箭头，得到反射光线。

【分析】
要画出人眼A看视力表B的光路，需利用平面镜成像原理：人看到镜中视力表的像，本质是B发出的光经平面镜反射后进入A眼。解题思路为：先根据平面镜成像的对称特点确定B的像点，再连接像点与A找到入射点，最后画出入射光线和反射光线。
【解析】
1. 根据平面镜成像“像与物关于镜面对称”的特点，过B点作平面镜的垂线，在平面镜另一侧截取与B到镜面距离相等的线段，得到B点的像点B'。
2. 用虚线连接A点和B'点，该线段与平面镜的交点即为光的入射点O。
3. 用实线连接B点与O点，在线段BO上标注指向O的箭头，得到入射光线。
4. 用实线连接O点与A点，在线段OA上标注指向A的箭头，得到反射光线，完成光路图。
【答案】
光路图包含：B点关于平面镜的像点B'，入射光线BO（箭头指向O），反射光线OA（箭头指向A），入射点O。
【知识点】
平面镜成像特点、光的反射光路图
【点评】
本题结合平面镜成像与光的反射知识考查光路绘制，核心是利用平面镜成像的对称规律确定像点，再结合反射光线的路径作图，属于基础作图题，需掌握相关规律的应用。
【难度系数】
0.5

26. 探究光的反射定律.

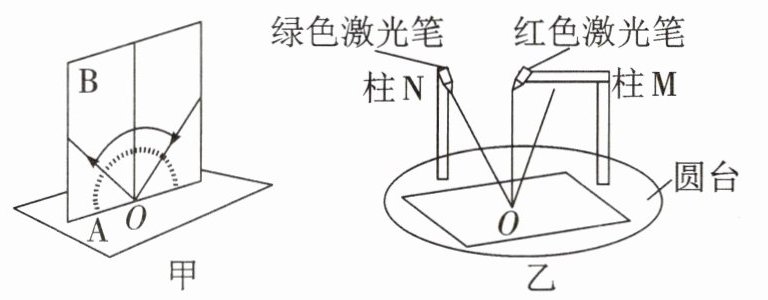

（1）如图甲,先将平面镜 A 放在水平桌面上,再将硬纸板 B 放置在平面镜 A 上,让激光紧贴纸板射向 O 点.
（2）为了显示光路,纸板的表面应 (光滑/粗糙)些,在纸板上标出刻度是为了方便测量 的大小.

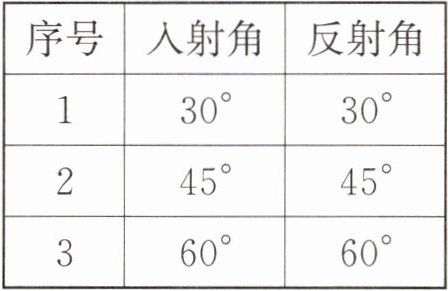

（3）多次改变入射光的方向,测得了几组数据如表所示,由此可得出,反射角与入射角大小 (相等/不相等).
（4）接下来老师进行了如下演示,先用加湿器使整个教室充满雾气,将平面镜放在一能转动的水平圆台上,在柱 M 上固定一红色激光笔,使其发出的光垂直射向平面镜上的 O 点,其作用是为了显示 的位置,然后打开固定在柱 N 上的绿色激光笔,使绿色激光射向 O 点,出现了如图乙所示的情景,老师水平方向缓慢转动圆台,当我们观察到 时,可判断反射光线、入射光线和法线在同一平面内.

26.(1)竖直
(2)粗糙 反射角和入射角
(3)相等
(4)法线 红绿光看起来重合

【分析】
本题围绕探究光的反射定律的实验展开，需结合实验操作要求、原理及现象分析各问题：
1. 硬纸板放置要求：为保证法线在纸板平面内，能同时呈现入射和反射光线，硬纸板需与平面镜垂直放置；
2. 光路显示与刻度作用：粗糙表面会发生漫反射，便于从不同方向观察光路；纸板刻度用于测量反射角和入射角，方便比较两者关系；
3. 反射角与入射角关系：多次实验数据可验证反射角等于入射角；
4. 法线的确定与共面判断：垂直平面镜的光线可作为法线，转动圆台时，若反射光线与入射光线（对应不同颜色激光）重合，说明三者在同一平面。
【解析】
（1）实验中硬纸板需竖直放置在平面镜上，确保法线在纸板平面内，便于观察反射光线，故填竖直；
（2）粗糙表面发生漫反射，能清晰显示光路；纸板刻度用于测量反射角和入射角，故填粗糙、反射角和入射角；
（3）多次实验测量数据表明反射角与入射角大小相等，故填相等；
（4）垂直射向平面镜的红色激光可显示法线位置；转动圆台时，若反射光线与入射光线（红绿光）重合，说明三者在同一平面，故填法线、红绿光看起来重合。
【答案】
26.(1)竖直 (2)粗糙 反射角和入射角 (3)相等 (4)法线 红绿光看起来重合
【知识点】
光的反射定律、漫反射、入射角与反射角的测量
【点评】
本题是光学基础实验题，考查探究光的反射定律的核心操作、现象分析及结论，属于实验类基础题型，需学生掌握实验关键细节与原理。
【难度系数】
0.7

27. 在“探究平面镜成像的特点”实验中，桌面上铺一张大纸，纸上竖立一块玻璃板作为平面镜子.沿着玻璃板在纸上画一条直线表示平面镜的位置.把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像.再拿一支外形相同但是不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它与前面那支蜡烛的像完全重合.这个位置就是前面那支蜡烛的像的位置.在纸上记下这两个位置，实验时注意观察蜡烛的大小和它的像的大小是否相同.移动点燃的蜡烛，重做实验.
（1）为便于观察，该实验最好在（较亮/较暗）的环境中进行.
（2）除了图中提供的器材外，实验中还需要一种测量工具是.

（3）把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟前面那支蜡烛的像完全重合，这样做既确定了像的位置，又验证了像与物的关系.
（4）将蜡烛A逐渐靠近玻璃板时，它的像的大小（变大/不变/变小）.
（5）移去蜡烛B，在其位置竖立光屏，在光屏上不能承接到A的像，说明平面镜所成的像是（虚/实）像.

27.(1)较暗
(2)刻度尺
(3)大小
(4)不变
(5)虚

【分析】
本题考查“探究平面镜成像的特点”实验的相关知识，需结合实验操作要点、成像规律逐一分析各问题：
1. 实验环境选择：较暗环境中，蜡烛的像与周围环境的对比度更高，便于观察像的位置与特征；
2. 测量工具需求：实验需测量物、像到玻璃板的距离，因此需要刻度尺；
3. 蜡烛B的作用：外形相同的蜡烛B与A的像重合，既确定像的位置，又能验证像与物的大小关系；
4. 像的大小：平面镜成像时，像与物的大小始终相等，与物体到玻璃板的距离无关；
5. 实虚像判断：实像能被光屏承接，虚像不能，光屏无法承接像说明是虚像。
【解析】
（1）实验在较暗环境中进行，因为较暗时，蜡烛发出的光线经玻璃板反射形成的像更清晰，便于观察，故填“较暗”；
（2）实验需要测量物和像到玻璃板的距离，因此还需要刻度尺，故填“刻度尺”；
（3）外形相同的蜡烛B与蜡烛A的像完全重合，说明像与物的大小相等，既确定了像的位置，又验证了像与物的大小关系，故填“大小”；
（4）平面镜成像的特点是像与物大小相等，所以蜡烛A靠近玻璃板时，像的大小不变，故填“不变”；
（5）实像可以呈现在光屏上，虚像不能，光屏无法承接A的像，说明平面镜成的是虚像，故填“虚”。
【答案】
(1)较暗；(2)刻度尺；(3)大小；(4)不变；(5)虚
【知识点】
平面镜成像特点，实验探究，虚像与实像
【点评】
本题是“探究平面镜成像特点”的基础实验题，考查实验操作细节、成像规律的基础应用，属于对核心知识点的直接考查，难度较低。
【难度系数】
0.2
