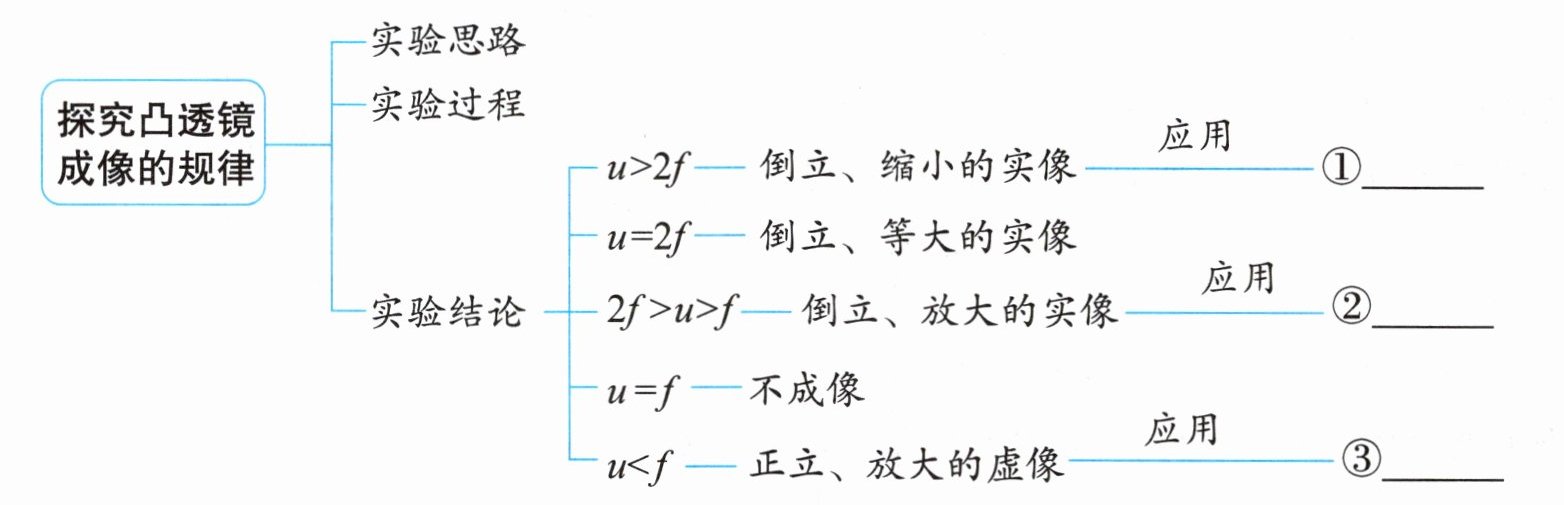

核心内容·建构

课堂达标·评价

解：
① 照相机
② 投影仪（或幻灯机）
③ 放大镜

【分析】
要解决这道题，需回忆凸透镜成像规律中不同物距对应的成像特点，再结合实际应用进行匹配：当物距u＞2f时，成倒立、缩小的实像，对应照相机；当2f＞u＞f时，成倒立、放大的实像，对应投影仪（或幻灯机）；当u＜f时，成正立、放大的虚像，对应放大镜。只需将成像特点与常见光学设备对应即可得出答案。
【解析】
根据凸透镜成像规律：
1. 当物距u＞2f时，成倒立、缩小的实像，这一规律应用于照相机；
2. 当物距2f＞u＞f时，成倒立、放大的实像，这一规律应用于投影仪（或幻灯机）；
3. 当物距u＜f时，成正立、放大的虚像，这一规律应用于放大镜。
【答案】
①照相机；②投影仪（或幻灯机）；③放大镜
【知识点】
凸透镜成像规律，凸透镜应用
【点评】
本题考查凸透镜成像规律的实际应用，属于基础识记类题目，需牢记成像特点与对应光学设备的关系，难度较低。
【难度系数】
0.3

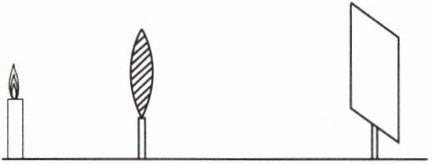

1.如图所示，凸透镜焦距为$f$，烛焰在图示位置时能在光屏上成清晰的像。现将蜡烛沿主光轴向某一方向移动距离$2f$，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像
（）


A.一直变小
B.一直变大
C.先变大后变小
D.先变小后变大

1.A

【分析】首先根据图示判断初始成像状态：烛焰经凸透镜在光屏成清晰实像，且物距小于像距，说明此时成倒立放大的实像，满足$f＜u＜2f$，$v＞2f$。要使光屏始终成清晰的像，必须成实像，因此蜡烛只能向远离凸透镜的方向移动（若向靠近方向移动，物距会小于$f$，成虚像，无法在光屏承接）。再结合凸透镜成实像的规律：物距增大时，像距减小，像的大小变小，即可判断像的变化情况。
【解析】1. 初始成像判断：由图可知，烛焰经凸透镜成实像时，物距$u＜$像距$v$，故成倒立、放大的实像，满足$f＜u＜2f$，$v＞2f$。
2. 移动方向确定：要使光屏始终成清晰的像，需成实像，因此蜡烛只能沿主光轴向远离凸透镜的方向移动（若向靠近方向移动，物距会小于$f$，成虚像，无法在光屏呈现）。
3. 像的变化分析：根据凸透镜成实像的规律，物距增大时，像距减小，像的大小变小。蜡烛移动过程中，物距持续增大，因此光屏上的像一直变小。
【答案】A
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成实像的规律应用，核心是先判断初始成像性质，再结合“实像时物远像近像变小”的规律分析，需注意虚像无法在光屏承接，以此确定蜡烛的移动方向，避免出错。
【难度系数】0.6

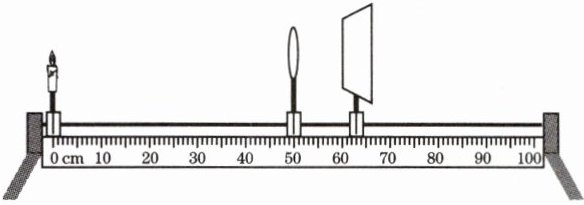

2.(江西中考)某同学探究凸透镜成像规律时，光屏上得到了烛焰清晰的像(像未画出)，如图所示。下列说法正确的是 ()


A.光屏上的像是正立的
B.光屏上的像是放大的
C.投影仪是利用此成像原理制成的
D.撤去光屏，烛焰的像仍然在原处

2.D

【分析】首先从图中确定物距和像距：蜡烛在0cm刻度处，凸透镜在50cm刻度处，故物距u=50cm；光屏在65cm刻度处，故像距v=65cm-50cm=15cm，可见u＞v。根据凸透镜成像规律，当物距大于像距时，成倒立、缩小的实像，应用为照相机。接下来逐一分析选项：A选项，实像都是倒立的，故A错误；B选项，此时成缩小的像，不是放大，故B错误；C选项，投影仪利用的是成放大实像的原理，与本题不符，故C错误；D选项，实像是实际光线会聚形成的，撤去光屏，光线仍会会聚在原位置，像依然存在，故D正确。
【解析】1. 计算物距和像距：物距u=50cm - 0cm=50cm，像距v=65cm -50cm=15cm，因此u＞v。2. 结合凸透镜成像规律：当u＞v时，成倒立、缩小的实像，该原理应用于照相机。3. 分析各选项：A. 实像为倒立，故A错误；B. 像为缩小，非放大，故B错误；C. 投影仪成放大实像，与本题原理不同，故C错误；D. 实像由实际光线会聚，撤去光屏，光线仍会聚在原位置，像仍存在，故D正确。
【答案】D
【知识点】凸透镜成像规律、实像的特点
【点评】本题考查凸透镜成像规律的应用，需准确判断物距与像距的关系，理解实像的本质，是中考常见题型，难度适中。
【难度系数】0.5

3.小明同学做探究凸透镜成像的规律的实验，当他把烛焰移到距透镜18 cm的位置时，在光屏上观察到倒立、放大清晰的像，则该凸透镜的焦距可能是 （）

A.6 cm
B.9 cm
C.12 cm
D.20 cm

3.C

【分析】首先回忆凸透镜成像的规律：当物体位于凸透镜的一倍焦距和二倍焦距之间时，成倒立、放大的实像，此时物距$u$满足$f ＜ u ＜ 2f$。题目中已知物距$u=18cm$，成倒立放大的像，因此将物距代入不等式，解出焦距$f$的取值范围，再对照选项选出符合条件的答案。
【解析】根据凸透镜成像规律，成倒立、放大实像的条件为：$f ＜ u ＜ 2f$。已知物距$u=18cm$，代入得：
$f ＜ 18cm ＜ 2f$
解该不等式：
由$18cm ＜ 2f$，可得$f ＞ 9cm$；
由$f ＜ 18cm$，可得$f ＜ 18cm$；
因此焦距$f$的取值范围是$9cm ＜ f ＜ 18cm$。
对照选项：A选项$6cm$（不满足$f＞9cm$）、B选项$9cm$（不满足$f＞9cm$）、C选项$12cm$（在$9cm∼18cm$之间，符合要求）、D选项$20cm$（不满足$f＜18cm$），故答案为C。
【答案】C
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的基础应用，需牢记成像条件并能灵活运用不等式求解焦距范围，属于常规基础题。
【难度系数】0.6

4.(北京中考)小京通过焦距为10 cm的凸透镜看到了提示牌上“关灯”两字放大的像，。下列说法正确的是（）

A.“关灯”两字放大的像是实像
B.提示牌上“关灯”两字在凸透镜的焦点上
C.提示牌上“关灯”两字到凸透镜的距离小于10 cm
D.提示牌上“关灯”两字到凸透镜的距离大于20 cm

4.C

【分析】本题考查凸透镜成像规律的应用，解题思路是：先明确凸透镜成像的典型情况及对应的物距、像的性质，再结合题目中“看到放大的像”的条件，判断对应的物距范围，逐一分析各选项。
【解析】已知凸透镜焦距$f=10\ \mathrm{cm}$，根据凸透镜成像规律：
1. 当物距$u＞2f$（即$u＞20\ \mathrm{cm}$）时，成倒立、缩小的实像，对应照相机，故D选项错误；
2. 当物距$u=f$时，凸透镜不成像，故B选项错误；
3. 当物距$f＜u＜2f$（即$10\ \mathrm{cm}＜u＜20\ \mathrm{cm}$）时，成倒立、放大的实像，对应投影仪；当物距$u＜f$（即$u＜10\ \mathrm{cm}$）时，成正立、放大的虚像，对应放大镜。题目中通过凸透镜看到“关灯”两字放大的像，属于放大镜的成像情况，因此物距小于焦距（$10\ \mathrm{cm}$），故C选项正确；
A选项中，放大镜成的是虚像，不是实像，故A选项错误。
综上，正确答案为C。
【答案】C
【知识点】凸透镜成像规律、放大镜的应用
【点评】本题是凸透镜成像规律的基础应用题，需熟练掌握不同物距下凸透镜的成像性质，属于中考常考的基础题型。
【难度系数】0.7

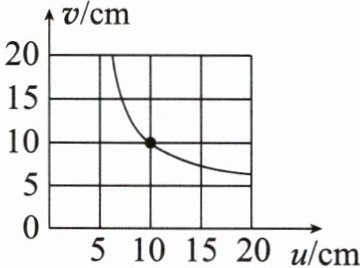

5.某同学在探究凸透镜成像规律的实验中，绘制了如图所示的图像（v表示像到凸透镜的距离，u表示物体到凸透镜的距离）。用该凸透镜做放大镜使用时，被观察的物体到透镜的距离应该在m以内；把物体从距凸透镜6 cm处移动到距凸透镜20 cm处的过程中，像的大小将（选填“变大”“变小”“先变小再变大”或“先变大再变小”）。

5.0.05 变小

【分析】
要解答本题，首先需从图像中确定凸透镜的焦距：根据凸透镜成像规律，当物距$u$等于像距$v$时，物体位于2倍焦距处，成等大倒立实像。观察图像，当$u=10cm$时，$v=10cm$，由此可算出焦距$f=5cm=0.05m$。接着回忆放大镜的原理：放大镜利用物距小于焦距时成正立放大虚像的特点，因此物体到透镜的距离需小于焦距。最后分析物距变化时像的大小：当物体从距凸透镜6cm（大于$f$）移动到20cm（大于$2f$），根据凸透镜成像规律“物远像近像变小”，物距增大时像会变小。
【解析】
1. 确定焦距：由图像可知，当$u=v=10cm$时，根据凸透镜成像规律，此时$u=2f$，因此焦距$f=\frac{u}{2}=\frac{10cm}{2}=5cm=0.05m$。
2. 放大镜的使用条件：放大镜成正立、放大的虚像，需满足物距$u＜f$，因此被观察物体到透镜的距离应在0.05m以内。
3. 像的大小变化：当物体从距凸透镜6cm处移动到20cm处时，物距始终大于焦距，根据凸透镜成像规律，物距增大时，像距减小，像变小，因此像的大小将变小。
【答案】
0.05；变小
【知识点】
凸透镜成像规律；放大镜原理
【点评】
本题考查凸透镜成像规律的应用，核心是从图像中提取焦距信息，再结合成像规律分析放大镜的使用条件和像的变化，属于基础应用类题目，需熟练掌握凸透镜成像的基本规律。
【难度系数】
0.5
