7.(2025·山东烟台中考)两个实验小组用电流表和电压表测量电阻。

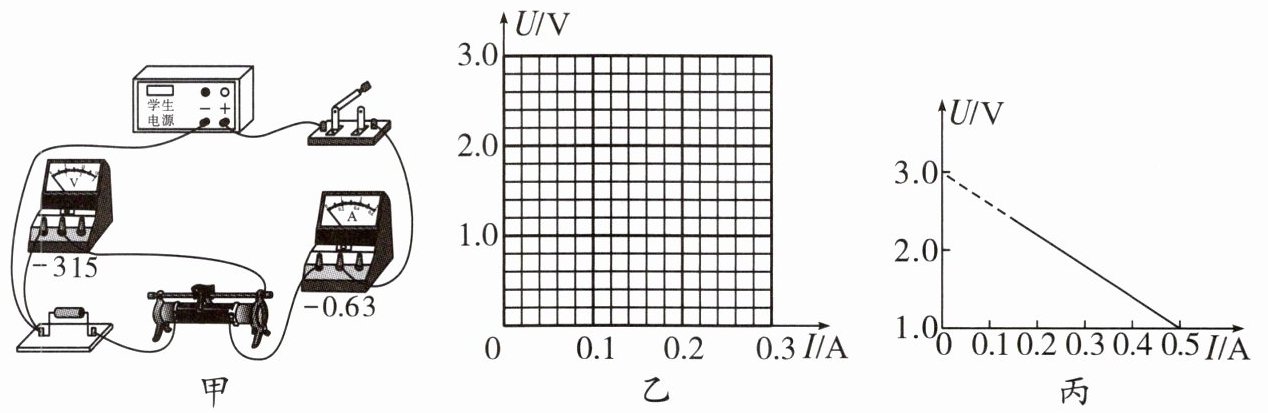

(1)第一小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”,并用笔画线表示导线,正确连接电路。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是。
A.待测电阻断路 B.待测电阻短路
C.电压表接线柱接触不良 D.滑动变阻器短路

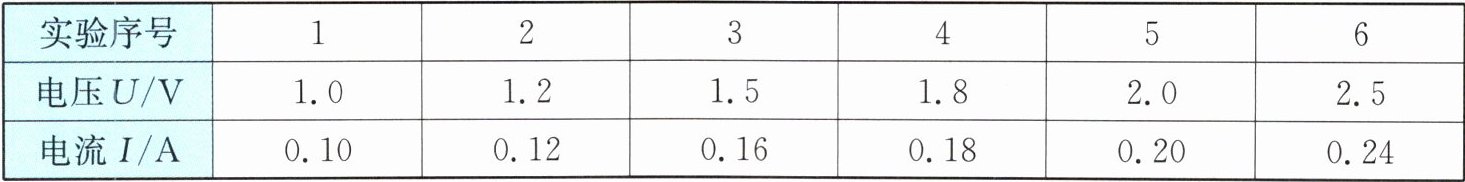

(3)排除电路故障后,第一小组同学继续实验,并将记录的数据填写在下表中。

①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻的U-I图像。
②由图像可得该电阻的阻值为Ω。
(4)第二小组利用上述器材测量另一电阻时,根据所测数据作出的U-I图像如图丙所示,小组交流发现图像与第一小组不同的原因是电压表连接的位置不同,但利用这个图像也能求出待测电阻的阻值,其阻值为Ω。

7.(1) 电路连接如所示
(2) BC

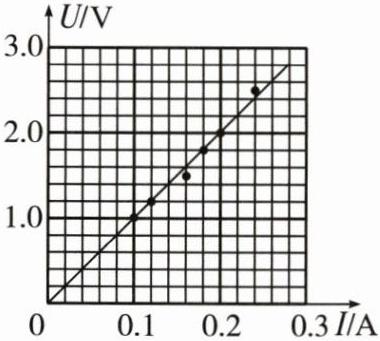

(3)① 图像如所示
② 10
(4) 4
