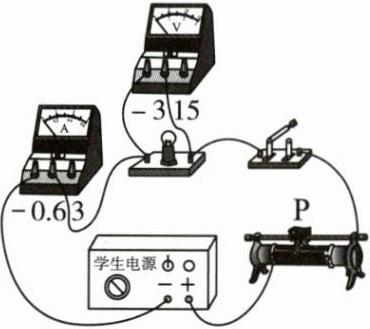

4.（2024·四川成都中考）小张用如图所示的电路测量灯泡的电阻，电流表和电压表均选用较小的测量范围。闭合开关前，将滑动变阻器的滑片移到最右端的目的是。闭合开关，她发现灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是。

4. 保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数

5.(2024·江西中考)用电流表和电压表测量电阻器电阻的实验步骤如下。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。

(2)闭合开关前,发现电压表指针如图所示,应先对其进行。

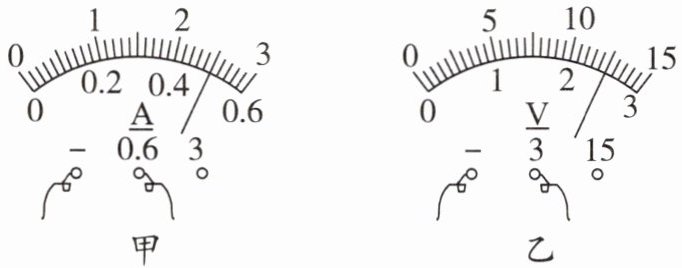

(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图甲、乙所示,此时电流表示数为 A,电压表示数为 V。

(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。

5.(1) 电路图如所示
(2) 调零
(3) 0.5 2.5

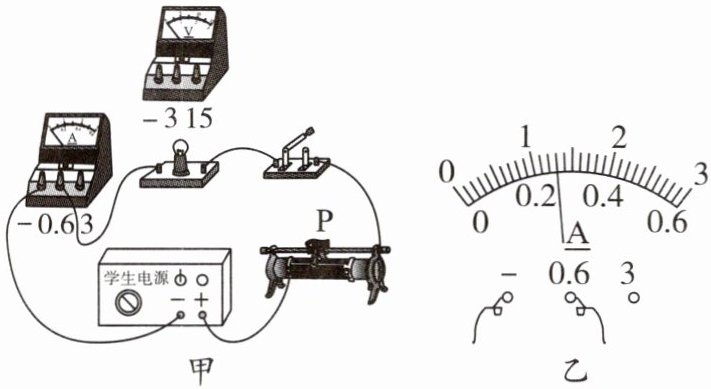

6.(2025·福建中考)某实验小组用伏安法测量额定电压为2.5 V的小灯泡的电阻,实验装置如图甲所示。
(1)用笔画线表示导线将图甲电路连接正确。

(2)闭合开关前,应将滑动变阻器的滑片P置于最(选填“左”或“右”)端。
(3)闭合开关,定向移动滑片P,发现电表指针示数忽大忽小,且变化幅度较大。经检查,故障只发生在滑动变阻器,故障的原因可能是。
A.滑动变阻器短路 B.滑动变阻器的滑片P与电阻丝接触不良

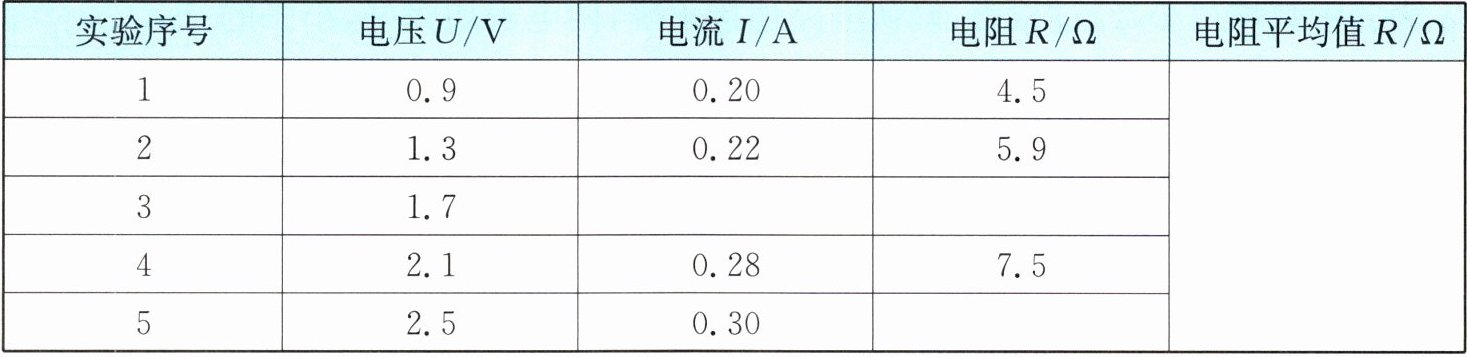

(4)排除故障,继续实验。实验小组设计如下表格并记录部分实验数据。

①电压表示数为1.7 V时,电流表示数如图乙所示,示数为 A。
②小灯泡正常发光时电阻为 Ω(保留一位小数)。
③表格中设计不合理的一项是,原因是。

6.(1) 电路连接如所示
(2) 右
(3) B
(4)① 0.26
② 8.3
③ 电阻平均值 小灯泡的电阻随温度的升高而变大,不是定值
