2026年同步测控优化设计九年级物理全一册人教版第51页答案

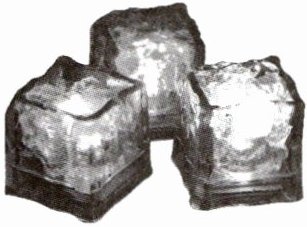

5. 如图所示，感应发光“冰块”入水即亮，它的外部由无毒无害的食品级聚苯乙烯材料制作，内部由液体感应器、纽扣电池和LED灯组成。其中液体感应器相当于先进的触水式
开关
（选填“电源”“用电器”“开关”或“导线”），放入水中的“冰块”内部的电路处于
通路
（选填“通路”“断路”或“短路”）状态。

答案

5. 开关 通路

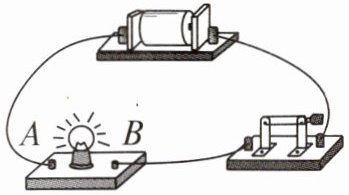

6. 如图所示,通过小灯泡的电流方向是
从B到A
,通过小灯泡的自由电子定向移动的方向是
从A到B
。(均选填“从A到B”或“从B到A”)

答案

6. 从B到A 从A到B

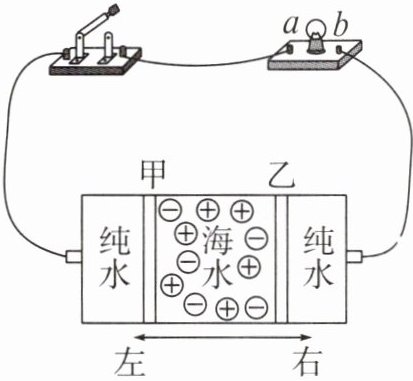

7. 如图所示，图中有一种利用海水盐差能发电的装置，甲、乙两块渗透膜将容器隔成三个区域，分别加入海水和纯水。微粒在永不停息地做无规则运动，甲渗透膜只能让带正电的钠离子通过，乙渗透膜只能让带负电的氯离子通过，容器就变成了电源，把小灯泡接进电路，闭合开关，小灯泡可发光。下列说法正确的是（
B
）


A.该发电装置左边是电源的负极
B.通过小灯泡的电流方向是从a到b
C.该发电装置内部，只有电子在发生定向移动
D.该发电装置不做任何改变，可以一直工作下去，并且很环保

答案

7. B

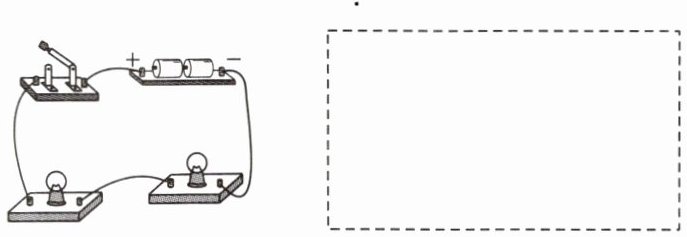

8. 根据如图所示的实物连接图，在虚线框内画出对应的电路图，并在电路图上标明开关闭合时电路中的电流方向。

答案


8. 如图所示
