跟踪训练3 如图所示，当开关$\mathrm{S}_{1}$断开时，电路是；当开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电路是；当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电路是。（均选填“通路”“断路”或“短路”）

断路 通路 短路
解析 当开关$\mathrm{S}_{1}$断开时，电路是断路。当开关$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开时，电流流经的路径是电源正极→开关$\mathrm{S}_{1}$→灯泡L→电源负极，构成通路。当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$都闭合时，电流流经的路径是电源正极→开关$\mathrm{S}_{1}$→开关$\mathrm{S}_{2}$→电源负极，相当于用导线将电源的正、负极直接连通，电流不经过灯泡L，构成短路。

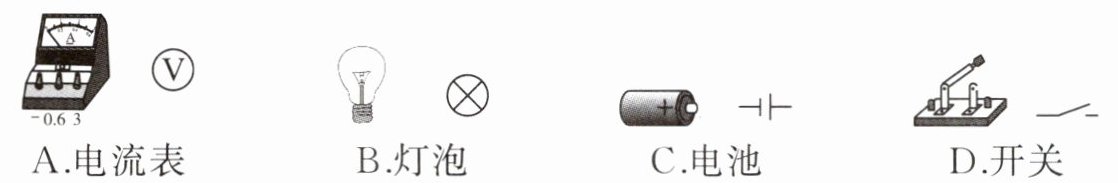

1.(2025·四川凉山州中考)下列电路元器件与所对应的符号不相符的是()

1. A

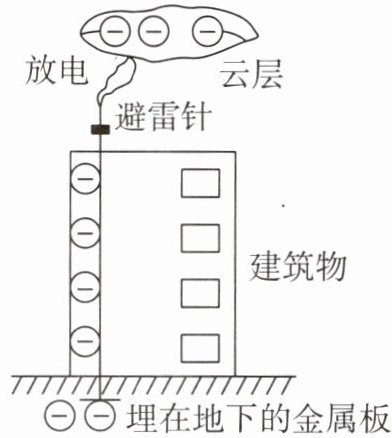

2.(2024·广东广州中考)如图所示,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电。下列说法正确的是 ()

A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

2. D

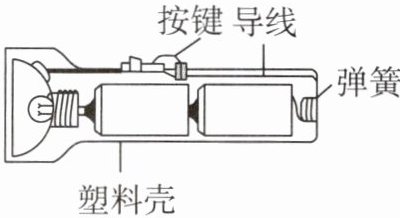

3. 塑料外壳的手电筒的构造如图所示，手电筒内装了两节新的干电池。关于手电筒的电路，下列说法正确的是()

A.金属弹簧不属于电路的一部分
B.灯泡发光时是通路
C.灯泡发光时，电能转化为化学能
D.电路中电流是由正电荷定向移动形成的

3. B

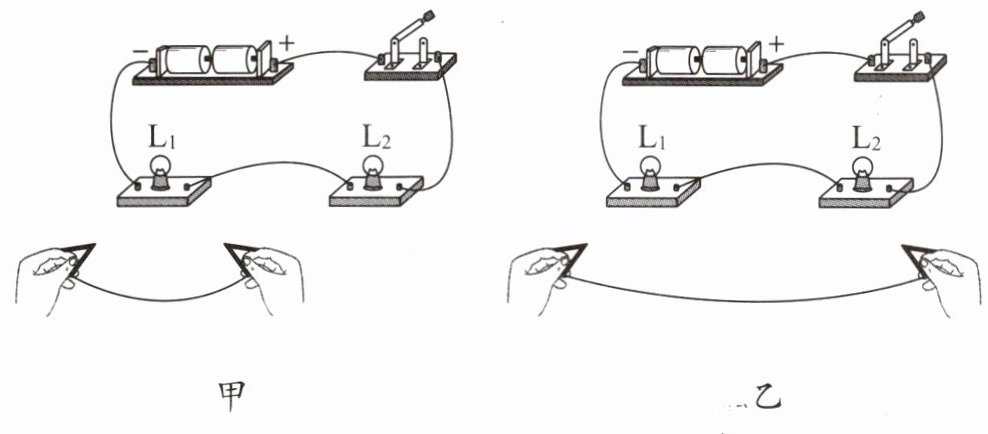

4.（多选）如图所示，甲、乙两个电路，闭合开关后，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$都能发光。在开关闭合的情况下，将一根导线连接到电路中的不同位置后，关于灯泡的发光情况，下列说法正确的是（）

A.甲电路中，将导线连接到$\mathrm{L}_1$两端，$\mathrm{L}_1$不发光，$\mathrm{L}_2$发光
B.甲电路中，将导线连接到$\mathrm{L}_1$两端，$\mathrm{L}_2$不发光，$\mathrm{L}_1$发光
C.乙电路中，将导线连接到$\mathrm{L}_1$和$\mathrm{L}_2$两端，$\mathrm{L}_1$和$\mathrm{L}_2$都不发光
D.乙电路中，将导线连接到$\mathrm{L}_1$和$\mathrm{L}_2$两端，$\mathrm{L}_1$和$\mathrm{L}_2$都发光

AC
