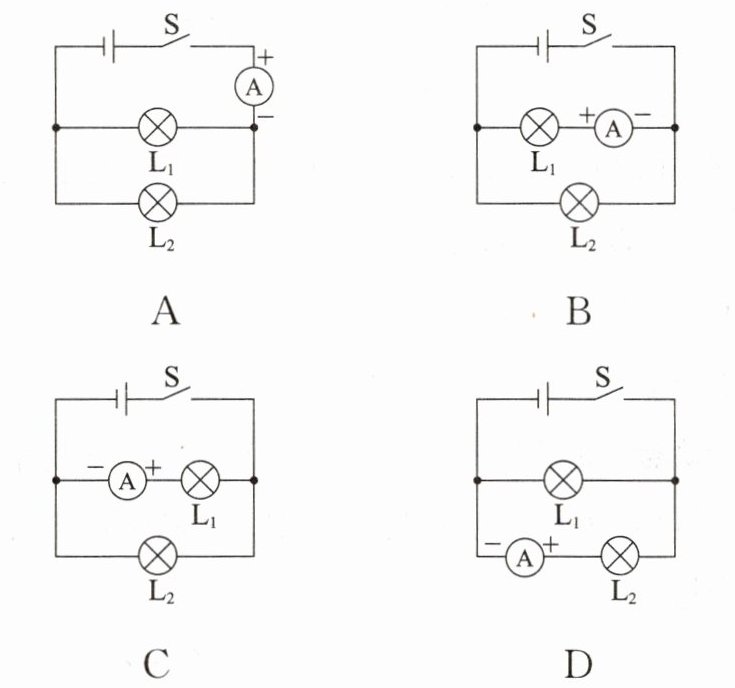

10. 下列电路图中，电流表能直接测量通过$\mathrm{L}_1$电流的是（
C
）答案
10. C
解析
【分析】要判断电流表能否直接测量通过$\mathrm{L}_1$的电流，需依据电流表的使用规则：①电流表必须与被测用电器串联；②电流需从电流表的正接线柱流入，负接线柱流出。接下来逐一分析各选项：
选项A：电流表接在干路中，测量的是干路总电流，不是$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，接法错误；
选项C：电流表与$\mathrm{L}_1$串联，且电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能直接测量$\mathrm{L}_1$的电流；
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，不符合要求。
【解析】根据电流表的使用规则：电流表需串联在被测电路中，且电流“正进负出”。
A图中，电流表在干路，测总电流，无法测$\mathrm{L}_1$电流，排除；
B图中，电流表与$\mathrm{L}_1$串联，但正负接线柱接反，错误，排除；
C图中，电流表与$\mathrm{L}_1$串联，电流方向正确，能直接测$\mathrm{L}_1$的电流，符合要求；
D图中，电流表与$\mathrm{L}_2$串联，测$\mathrm{L}_2$电流，排除。
【答案】C
【知识点】电流表的使用；串联电路；并联电路
【点评】本题考查电流表的正确使用方法，是初中电学的基础题型，需牢记电流表的连接规则，难度适中。
【难度系数】0.6
选项A：电流表接在干路中，测量的是干路总电流，不是$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，接法错误；
选项C：电流表与$\mathrm{L}_1$串联，且电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能直接测量$\mathrm{L}_1$的电流；
选项D：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，不符合要求。
【解析】根据电流表的使用规则：电流表需串联在被测电路中，且电流“正进负出”。
A图中，电流表在干路，测总电流，无法测$\mathrm{L}_1$电流，排除；
B图中，电流表与$\mathrm{L}_1$串联，但正负接线柱接反，错误，排除；
C图中，电流表与$\mathrm{L}_1$串联，电流方向正确，能直接测$\mathrm{L}_1$的电流，符合要求；
D图中，电流表与$\mathrm{L}_2$串联，测$\mathrm{L}_2$电流，排除。
【答案】C
【知识点】电流表的使用；串联电路；并联电路
【点评】本题考查电流表的正确使用方法，是初中电学的基础题型，需牢记电流表的连接规则，难度适中。
【难度系数】0.6

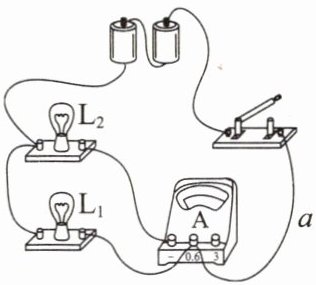

11.如图所示的电路中，闭合开关时，下列说法正确的是（
A.灯$L_1$与灯$L_2$串联
B.开关只能控制灯$L_2$
C.电流表测量通过灯$L_2$的电流
D.电流方向:从电流表经导线$a$流向开关
C
）A.灯$L_1$与灯$L_2$串联
B.开关只能控制灯$L_2$
C.电流表测量通过灯$L_2$的电流
D.电流方向:从电流表经导线$a$流向开关
答案
11. C
解析
【分析】要判断各选项的正误，需先梳理电路的电流路径，明确串并联电路的特点、开关和电流表的作用、电流方向。首先从电源正极出发，依次分析电流经过的元件，判断各元件的连接方式，再对应选项逐一验证。
【解析】闭合开关后，电流从电源正极流出，经开关、导线a后，电流分为两条支路：一条经过灯L₁直接回到电源负极；另一条经过电流表、灯L₂回到电源负极。据此分析选项：
A选项：灯L₁与灯L₂的电流有独立路径，属于并联电路，不是串联，A错误；
B选项：开关在干路，控制整个电路，并非只控制灯L₂，B错误；
C选项：电流表与灯L₂串联在同一条支路中，测量通过灯L₂的电流，C正确；
D选项：电流方向是从电源正极→开关→导线a→电流表，并非从电流表经导线a流向开关，D错误。
【答案】C
【知识点】并联电路、电流表的使用、电流方向
【点评】本题是基础电路分析题，需掌握串并联电路的判断方法、电流表的测量对象，属于电路入门的典型题型。
【难度系数】0.5
【解析】闭合开关后，电流从电源正极流出，经开关、导线a后，电流分为两条支路：一条经过灯L₁直接回到电源负极；另一条经过电流表、灯L₂回到电源负极。据此分析选项：
A选项：灯L₁与灯L₂的电流有独立路径，属于并联电路，不是串联，A错误；
B选项：开关在干路，控制整个电路，并非只控制灯L₂，B错误；
C选项：电流表与灯L₂串联在同一条支路中，测量通过灯L₂的电流，C正确；
D选项：电流方向是从电源正极→开关→导线a→电流表，并非从电流表经导线a流向开关，D错误。
【答案】C
【知识点】并联电路、电流表的使用、电流方向
【点评】本题是基础电路分析题，需掌握串并联电路的判断方法、电流表的测量对象，属于电路入门的典型题型。
【难度系数】0.5
12. 如图所示的电路中，下列说法正确的是
（
A.只闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_2$被短路，电流表测通过$\mathrm{L}_1$的电流
B.只闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，$\mathrm{L}_1$被短路，电流表测通过$\mathrm{L}_2$的电流
C.只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测通过$\mathrm{L}_2$的电流
D.只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测干路的电流
（
B
）A.只闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{L}_2$被短路，电流表测通过$\mathrm{L}_1$的电流
B.只闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，$\mathrm{L}_1$被短路，电流表测通过$\mathrm{L}_2$的电流
C.只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测通过$\mathrm{L}_2$的电流
D.只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测干路的电流
答案
12. B
解析
【分析】
本题需根据开关的通断情况，逐一分析每个选项对应的电流路径，判断用电器是否短路、电路的连接方式以及电流表的测量对象，通过排除错误选项得到正确答案。
【解析】
对各选项逐一分析：
1. 选项A：只闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{S}_3$断开，$\mathrm{L}_1$、$\mathrm{L}_2$所在支路均无法形成完整通路，电路为断路，不存在$\mathrm{L}_2$被短路的情况，电流表也不通过$\mathrm{L}_1$的电流，故A错误。
2. 选项B：只闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，$\mathrm{S}_1$断开，电流路径为：电源正极→电流表→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极；$\mathrm{L}_1$的两端通过$\mathrm{S}_2$、$\mathrm{S}_3$连接到电源的同一极（负极），因此$\mathrm{L}_1$被短路，电流表串联在$\mathrm{L}_2$的支路中，测通过$\mathrm{L}_2$的电流，故B正确。
3. 选项C：只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时，$\mathrm{S}_2$断开，$\mathrm{L}_1$所在支路断路，只有$\mathrm{L}_2$接入电路，并非$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表也不是测$\mathrm{L}_2$的电流，故C错误。
4. 选项D：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$均断开，电路无完整通路，$\mathrm{L}_1$和$\mathrm{L}_2$都不工作，并非并联，故D错误。
【答案】
B
【知识点】
电路短路、串并联电路判断、电流表使用
【点评】
本题考查电路的动态分析，核心是根据开关通断确定电流路径，明确用电器的连接方式和电流表的测量对象，需准确判断短路现象，避免误判电路状态。
【难度系数】
0.4
本题需根据开关的通断情况，逐一分析每个选项对应的电流路径，判断用电器是否短路、电路的连接方式以及电流表的测量对象，通过排除错误选项得到正确答案。
【解析】
对各选项逐一分析：
1. 选项A：只闭合$\mathrm{S}_1$和$\mathrm{S}_2$时，$\mathrm{S}_3$断开，$\mathrm{L}_1$、$\mathrm{L}_2$所在支路均无法形成完整通路，电路为断路，不存在$\mathrm{L}_2$被短路的情况，电流表也不通过$\mathrm{L}_1$的电流，故A错误。
2. 选项B：只闭合$\mathrm{S}_2$和$\mathrm{S}_3$时，$\mathrm{S}_1$断开，电流路径为：电源正极→电流表→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极；$\mathrm{L}_1$的两端通过$\mathrm{S}_2$、$\mathrm{S}_3$连接到电源的同一极（负极），因此$\mathrm{L}_1$被短路，电流表串联在$\mathrm{L}_2$的支路中，测通过$\mathrm{L}_2$的电流，故B正确。
3. 选项C：只闭合$\mathrm{S}_1$和$\mathrm{S}_3$时，$\mathrm{S}_2$断开，$\mathrm{L}_1$所在支路断路，只有$\mathrm{L}_2$接入电路，并非$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表也不是测$\mathrm{L}_2$的电流，故C错误。
4. 选项D：只闭合$\mathrm{S}_2$时，$\mathrm{S}_1$、$\mathrm{S}_3$均断开，电路无完整通路，$\mathrm{L}_1$和$\mathrm{L}_2$都不工作，并非并联，故D错误。
【答案】
B
【知识点】
电路短路、串并联电路判断、电流表使用
【点评】
本题考查电路的动态分析，核心是根据开关通断确定电流路径，明确用电器的连接方式和电流表的测量对象，需准确判断短路现象，避免误判电路状态。
【难度系数】
0.4

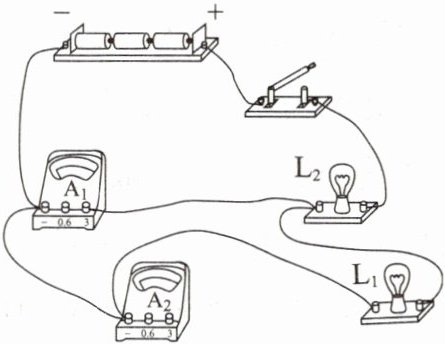

13. 如图是张华同学在“用电流表测量电流”的实验中连接的电路。
(1)闭合开关,你会观察到灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的发光情况是
(2)针对上述现象,你认为该电路存在的问题是
(3)请你在原图上改动一根导线,使$\mathrm{A}_1$测干路电流,$\mathrm{A}_2$测通过$\mathrm{L}_1$的电流。要求:在需要改动的导线上画“×”,将改动后的导线画出,导线不能交叉。
(1)闭合开关,你会观察到灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的发光情况是
$\mathrm{L}_2$发光，$\mathrm{L}_1$不发光
。(2)针对上述现象,你认为该电路存在的问题是
电流表$\mathrm{A}_1$将灯泡$\mathrm{L}_1$短路
。(3)请你在原图上改动一根导线,使$\mathrm{A}_1$测干路电流,$\mathrm{A}_2$测通过$\mathrm{L}_1$的电流。要求:在需要改动的导线上画“×”,将改动后的导线画出,导线不能交叉。
答案
13.(1)$\mathrm{L}_2$发光，$\mathrm{L}_1$不发光
(2)电流表$\mathrm{A}_1$将灯泡$\mathrm{L}_1$短路
(3)如图所示
解析
【分析】
要解决本题，需先分析电路的电流路径，判断灯泡是否有电流通过，再找出电路故障，最后根据要求改动导线。
步骤1：判断灯泡发光情况：电流从电源正极出发，经开关后流向L₂，同时电流表A₁的接线柱直接并联在L₁两端，电流表相当于导线，会将L₁短路，使L₁无电流通过；而L₂所在支路有电流，因此L₂发光。
步骤2：分析电路问题：电流表内阻极小，相当于导线，直接并联在L₁两端，造成L₁被短路，这是电路存在的故障。
步骤3：改动导线思路：要让A₁测干路电流、A₂测L₁的电流，需让A₂与L₁串联，A₁在干路，因此需调整导线，使电流从L₁流出后经过A₂，再汇合到干路，改动时需断开错误导线，重新连接且导线不交叉。
【解析】
(1) 闭合开关后，电流路径为：电源正极→开关→L₂→电流表A₁→电源负极。由于电流表A₁与L₁并联，相当于导线，将L₁短路，L₁中无电流，因此L₁不发光；L₂中有电流通过，所以L₂发光。
(2) 电路中电流表A₁直接并联在L₁两端，造成L₁被短路，这是电路存在的问题。
(3) 改动方法：在原图中，将连接电源负极与电流表A₂负接线柱的导线画“×”，将该导线的一端改接到电流表A₁的负接线柱，使A₂与L₁串联，A₁在干路，满足测量要求，改动后导线不交叉。
【答案】
(1) $\mathrm{L}_2$发光，$\mathrm{L}_1$不发光
(2) 电流表$\mathrm{A}_1$将灯泡$\mathrm{L}_1$短路
(3) 如图所示
【知识点】
电路故障分析、电流表使用、串并联电路
【点评】
本题考查电路识别与故障分析，需掌握电流表的使用规则，能正确分析电流路径，找出短路故障，同时根据要求改动电路，属于基础电路题，需学生具备基本的电路分析能力。
【难度系数】
0.3
要解决本题，需先分析电路的电流路径，判断灯泡是否有电流通过，再找出电路故障，最后根据要求改动导线。
步骤1：判断灯泡发光情况：电流从电源正极出发，经开关后流向L₂，同时电流表A₁的接线柱直接并联在L₁两端，电流表相当于导线，会将L₁短路，使L₁无电流通过；而L₂所在支路有电流，因此L₂发光。
步骤2：分析电路问题：电流表内阻极小，相当于导线，直接并联在L₁两端，造成L₁被短路，这是电路存在的故障。
步骤3：改动导线思路：要让A₁测干路电流、A₂测L₁的电流，需让A₂与L₁串联，A₁在干路，因此需调整导线，使电流从L₁流出后经过A₂，再汇合到干路，改动时需断开错误导线，重新连接且导线不交叉。
【解析】
(1) 闭合开关后，电流路径为：电源正极→开关→L₂→电流表A₁→电源负极。由于电流表A₁与L₁并联，相当于导线，将L₁短路，L₁中无电流，因此L₁不发光；L₂中有电流通过，所以L₂发光。
(2) 电路中电流表A₁直接并联在L₁两端，造成L₁被短路，这是电路存在的问题。
(3) 改动方法：在原图中，将连接电源负极与电流表A₂负接线柱的导线画“×”，将该导线的一端改接到电流表A₁的负接线柱，使A₂与L₁串联，A₁在干路，满足测量要求，改动后导线不交叉。
【答案】
(1) $\mathrm{L}_2$发光，$\mathrm{L}_1$不发光
(2) 电流表$\mathrm{A}_1$将灯泡$\mathrm{L}_1$短路
(3) 如图所示
【知识点】
电路故障分析、电流表使用、串并联电路
【点评】
本题考查电路识别与故障分析，需掌握电流表的使用规则，能正确分析电流路径，找出短路故障，同时根据要求改动电路，属于基础电路题，需学生具备基本的电路分析能力。
【难度系数】
0.3
