2.小昕在台灯下看书时，感觉灯光太亮。她找来同桌小洋，想利用所学物理知识制作一盏简易调光台灯，达到调节灯光亮度的目的。

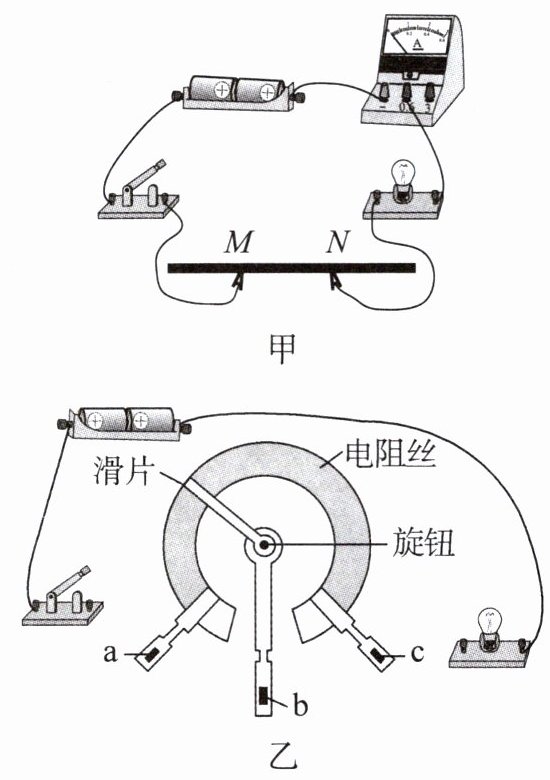

(1)小昕尝试利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能，如图甲所示。图甲中一处明显的错误是。

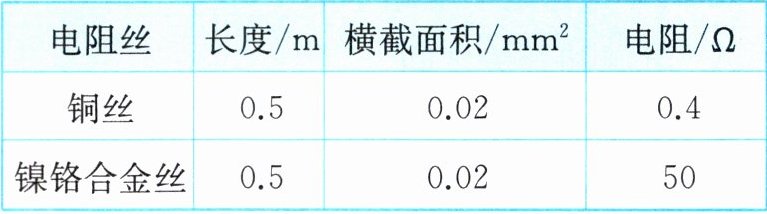

(2)由于铅笔芯易断，小洋在实验室找了一个电位器来替代铅笔芯，电位器内部结构如图乙中未接入电路的部分所示。小洋查找到下方表格中的信息，为更好地实现电位器调节灯泡亮度的功能，电位器内的电阻丝选用（选填“铜丝”或“镍铬合金丝”）更合适。

(3)请在图乙中用笔画线代替导线连接电路，要求：顺时针旋转电位器旋钮时灯泡变亮。

(1)电流表的正、负接线柱接反了
(2)镍铬合金丝
(3)

【分析】
第(1)问需依据电流表的正确使用规则判断电路错误；第(2)问结合电位器电阻丝的材料选择依据，对比铜丝和镍铬合金丝的电阻率差异分析；第(3)问根据灯泡亮度变化推出电流、电阻变化，进而确定电位器的接线方式。
【解析】
(1) 电流表的正确使用要求电流从正接线柱流入、负接线柱流出，题图中电流表的正负接线柱接反了，这是电路的明显错误。
(2) 电位器的电阻丝需要移动滑片时电阻变化明显，相同长度和横截面积下，镍铬合金丝的电阻率远大于铜丝，选用镍铬合金丝能更好调节电路电流，因此选镍铬合金丝。
(3) 顺时针旋转电位器旋钮时灯泡变亮，说明电路电流变大，电位器接入电阻变小，需将电位器的接线柱b和c接入电路，将电源、开关、电位器、灯泡依次串联形成完整回路，满足电阻随旋钮转动减小的要求。
【答案】

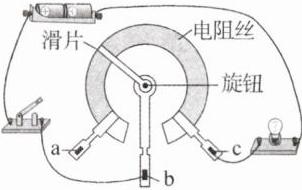

(1)电流表的正、负接线柱接反了；(2)镍铬合金丝；(3)
【知识点】
电流表使用、电阻的影响因素、滑动变阻器应用
【点评】
本题以简易调光台灯为载体，考查电流表使用、电阻材料选择及滑动变阻器的实际应用，将物理知识与生活实际结合，注重知识应用能力，难度适中。
【难度系数】
0.5
