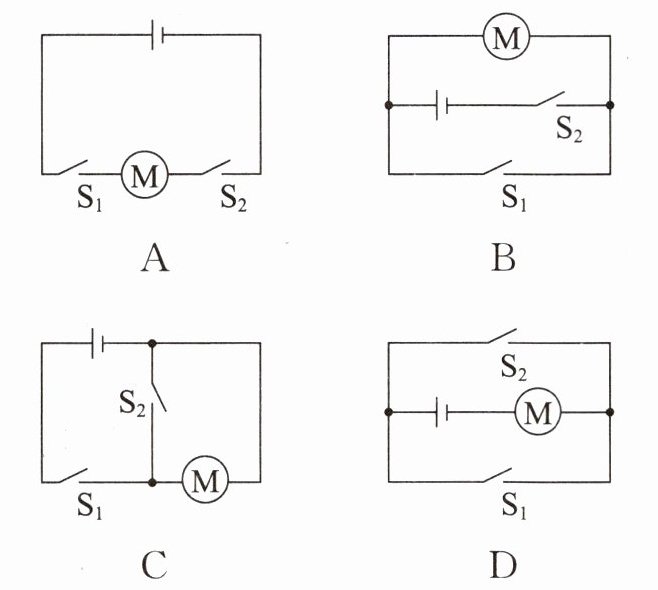

1.(菏泽中考)为确保安全，某品牌电动车须拧动钥匙(相当于闭合开关$S_1$)且按下按键(相当于闭合开关$S_2$)才能启动。下列电路设计符合要求的是 (
A
)答案
1.A
解析
【分析】要使电动车启动，必须同时闭合开关$S_1$和$S_2$，说明两个开关需串联（仅当两者都闭合时电路才形成通路），电动机才能工作。需逐一分析各选项中开关的连接方式，判断是否满足“两个开关都闭合电动机才工作”的条件。
【解析】
选项A：$S_1$与$S_2$串联，再与电动机$M$、电源串联。只有$S_1$和$S_2$都闭合时，电路才通路，电动机工作，符合题目要求；
选项B：$S_1$与电动机并联，$S_2$在干路。若闭合$S_1$，电动机被短路，即使$S_2$闭合，电动机也不工作，不符合要求；
选项C：$S_1$与$S_2$并联，闭合任意一个开关电路就通路，电动机工作，无需两个开关都闭合，不符合要求；
选项D：$S_1$直接并联在电源两端，闭合$S_1$会造成电源短路，电路故障，电动机无法工作，不符合要求。
综上，只有选项A符合要求。
【答案】A
【知识点】串联电路、电路设计、短路
【点评】本题结合电动车启动的实际场景，考查开关的连接方式，需根据用电器的工作条件判断开关串并联关系，是电路基础应用的典型题，难度适中。
【难度系数】0.5
【解析】
选项A：$S_1$与$S_2$串联，再与电动机$M$、电源串联。只有$S_1$和$S_2$都闭合时，电路才通路，电动机工作，符合题目要求；
选项B：$S_1$与电动机并联，$S_2$在干路。若闭合$S_1$，电动机被短路，即使$S_2$闭合，电动机也不工作，不符合要求；
选项C：$S_1$与$S_2$并联，闭合任意一个开关电路就通路，电动机工作，无需两个开关都闭合，不符合要求；
选项D：$S_1$直接并联在电源两端，闭合$S_1$会造成电源短路，电路故障，电动机无法工作，不符合要求。
综上，只有选项A符合要求。
【答案】A
【知识点】串联电路、电路设计、短路
【点评】本题结合电动车启动的实际场景，考查开关的连接方式，需根据用电器的工作条件判断开关串并联关系，是电路基础应用的典型题，难度适中。
【难度系数】0.5

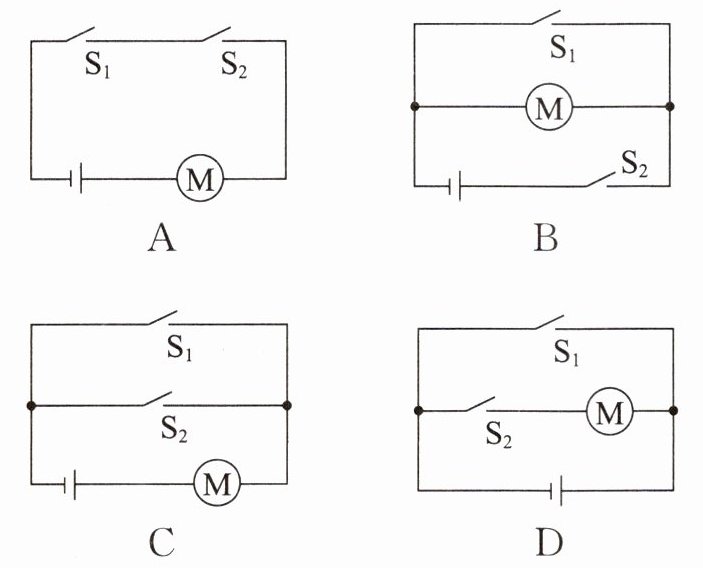

2.(泰安中考)小文同学家安装了密码门锁，能通过输入密码($S_1$)或利用钥匙($S_2$)单独驱动电动机工作而打开门锁。下列电路设计符合要求的是 (
D
)答案
2.D
解析
【分析】
要解决这道题，需明确题目要求：密码开关$S_1$或钥匙开关$S_2$单独闭合时，都能驱动电动机$M$工作，即两个开关应并联，只要闭合其中一个开关，电动机所在电路就导通。接下来逐一分析各选项：
1. 选项A：$S_1$和$S_2$串联在电路中，只有同时闭合两个开关，电动机才工作，不符合“单独驱动”的要求，排除；
2. 选项B：闭合$S_1$时，电动机被导线短路，电流不经过电动机，无法工作；只有闭合$S_2$时电动机才工作，不符合要求，排除；
3. 选项C：闭合$S_2$时，电源被短路，会损坏电源，不符合电路安全要求，排除；
4. 选项D：$S_1$和$S_2$并联，闭合任意一个开关，电动机所在电路都导通，电动机工作，符合题目要求。
【解析】
根据题目要求，$S_1$、$S_2$需单独控制电动机，因此两开关应并联后与电动机、电源串联。对各选项分析如下：
A选项：两开关串联，需同时闭合才能工作，不符合要求；
B选项：$S_1$闭合时电动机短路，无法工作，不符合要求；
C选项：$S_2$闭合时电源短路，存在安全隐患，错误；
D选项：两开关并联，任意闭合一个开关，电动机都能正常工作，符合题目要求。
【答案】
D
【知识点】
电路设计、串并联电路特点
【点评】
本题考查串并联电路的实际应用，核心是理解“单独控制”对应开关并联，需注意电路不能出现短路故障，是中考常见的电路基础题，侧重考查对电路逻辑的分析能力。
【难度系数】
0.5
要解决这道题，需明确题目要求：密码开关$S_1$或钥匙开关$S_2$单独闭合时，都能驱动电动机$M$工作，即两个开关应并联，只要闭合其中一个开关，电动机所在电路就导通。接下来逐一分析各选项：
1. 选项A：$S_1$和$S_2$串联在电路中，只有同时闭合两个开关，电动机才工作，不符合“单独驱动”的要求，排除；
2. 选项B：闭合$S_1$时，电动机被导线短路，电流不经过电动机，无法工作；只有闭合$S_2$时电动机才工作，不符合要求，排除；
3. 选项C：闭合$S_2$时，电源被短路，会损坏电源，不符合电路安全要求，排除；
4. 选项D：$S_1$和$S_2$并联，闭合任意一个开关，电动机所在电路都导通，电动机工作，符合题目要求。
【解析】
根据题目要求，$S_1$、$S_2$需单独控制电动机，因此两开关应并联后与电动机、电源串联。对各选项分析如下：
A选项：两开关串联，需同时闭合才能工作，不符合要求；
B选项：$S_1$闭合时电动机短路，无法工作，不符合要求；
C选项：$S_2$闭合时电源短路，存在安全隐患，错误；
D选项：两开关并联，任意闭合一个开关，电动机都能正常工作，符合题目要求。
【答案】
D
【知识点】
电路设计、串并联电路特点
【点评】
本题考查串并联电路的实际应用，核心是理解“单独控制”对应开关并联，需注意电路不能出现短路故障，是中考常见的电路基础题，侧重考查对电路逻辑的分析能力。
【难度系数】
0.5

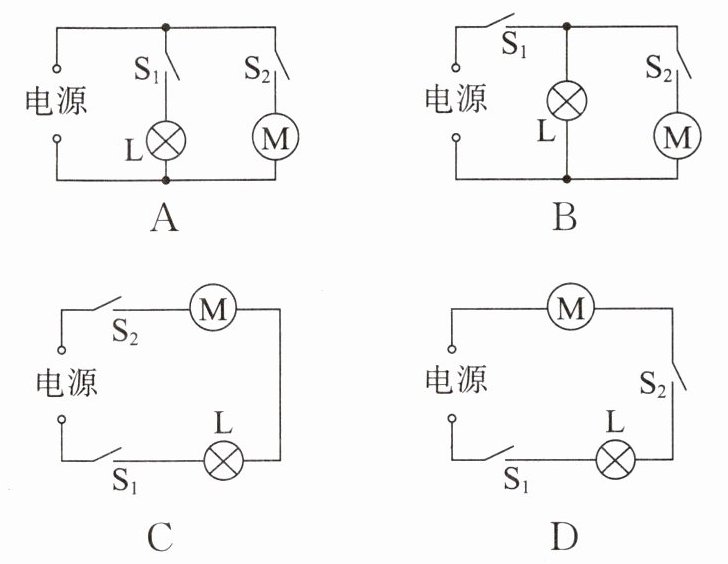

3.电冰箱冷藏室中的照明灯L由门控开关$\mathrm{S}_1$控制，压缩机(电动机)由温控开关$\mathrm{S}_2$控制，要求照明灯和压缩机既能单独工作又能同时工作。下列电路中符合上述特点的是（
A
）答案
3.A
解析
【分析】
要解决此题，需明确题目要求：照明灯L由开关$\mathrm{S}_1$控制，压缩机M由开关$\mathrm{S}_2$控制，且两者既能单独工作又能同时工作，说明L和M应为并联关系，各支路需有独立开关控制。接下来逐一分析选项：
选项A：L所在支路有开关$\mathrm{S}_1$，M所在支路有开关$\mathrm{S}_2$，两者并联，$\mathrm{S}_1$仅控制L，$\mathrm{S}_2$仅控制M，满足单独工作、同时工作的要求；
选项B：开关$\mathrm{S}_1$在干路，控制整个电路，无法实现M单独工作（$\mathrm{S}_1$断开时，M支路也断路），不符合要求；
选项C：电路为串联结构，只有$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，L和M才工作，无法单独工作，不符合要求；
选项D：L和M串联，需同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$才能工作，不符合要求。
【解析】
根据题意，照明灯L与压缩机M需并联，且各支路开关独立控制。分析各选项：
1. 选项A：L与M并联，$\mathrm{S}_1$控制L支路，$\mathrm{S}_2$控制M支路；闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时仅L工作，闭合$\mathrm{S}_2$、断开$\mathrm{S}_1$时仅M工作，同时闭合时两者都工作，完全符合题目要求；
2. 选项B：$\mathrm{S}_1$在干路，断开$\mathrm{S}_1$时整个电路断路，无法实现用电器单独工作，不符合；
3. 选项C：L与M串联，仅当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时电路导通，无法单独工作，不符合；
4. 选项D：L与M串联，需同时闭合两开关才能工作，不符合要求。
【答案】
A
【知识点】
并联电路、电路设计、开关的作用
【点评】
本题考查电路的设计，核心是根据用电器的工作要求判断连接方式和开关位置，需明确并联电路各支路独立工作、互不影响的特点，属于基础电路设计题。
【难度系数】
0.3
要解决此题，需明确题目要求：照明灯L由开关$\mathrm{S}_1$控制，压缩机M由开关$\mathrm{S}_2$控制，且两者既能单独工作又能同时工作，说明L和M应为并联关系，各支路需有独立开关控制。接下来逐一分析选项：
选项A：L所在支路有开关$\mathrm{S}_1$，M所在支路有开关$\mathrm{S}_2$，两者并联，$\mathrm{S}_1$仅控制L，$\mathrm{S}_2$仅控制M，满足单独工作、同时工作的要求；
选项B：开关$\mathrm{S}_1$在干路，控制整个电路，无法实现M单独工作（$\mathrm{S}_1$断开时，M支路也断路），不符合要求；
选项C：电路为串联结构，只有$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，L和M才工作，无法单独工作，不符合要求；
选项D：L和M串联，需同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$才能工作，不符合要求。
【解析】
根据题意，照明灯L与压缩机M需并联，且各支路开关独立控制。分析各选项：
1. 选项A：L与M并联，$\mathrm{S}_1$控制L支路，$\mathrm{S}_2$控制M支路；闭合$\mathrm{S}_1$、断开$\mathrm{S}_2$时仅L工作，闭合$\mathrm{S}_2$、断开$\mathrm{S}_1$时仅M工作，同时闭合时两者都工作，完全符合题目要求；
2. 选项B：$\mathrm{S}_1$在干路，断开$\mathrm{S}_1$时整个电路断路，无法实现用电器单独工作，不符合；
3. 选项C：L与M串联，仅当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时电路导通，无法单独工作，不符合；
4. 选项D：L与M串联，需同时闭合两开关才能工作，不符合要求。
【答案】
A
【知识点】
并联电路、电路设计、开关的作用
【点评】
本题考查电路的设计，核心是根据用电器的工作要求判断连接方式和开关位置，需明确并联电路各支路独立工作、互不影响的特点，属于基础电路设计题。
【难度系数】
0.3

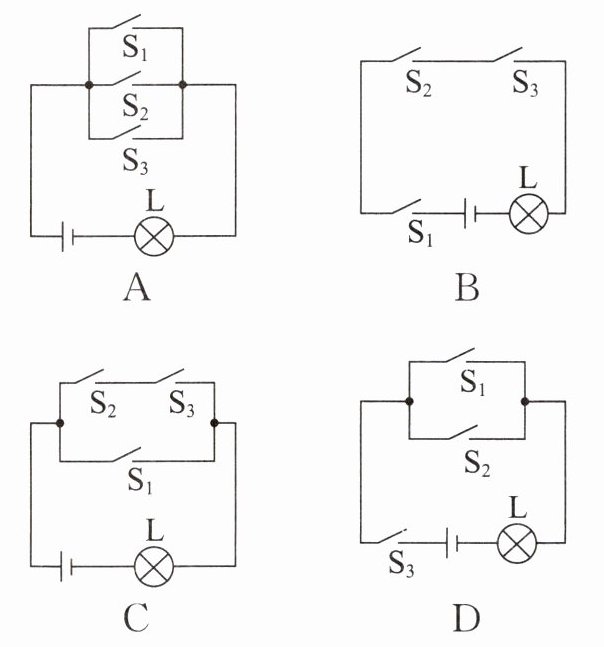

4.(枣庄中考)常用智能手机是通过指纹开关$S_1$或密码开关$S_2$来解锁的，若其中任何一种方式解锁失败后，则锁定开关$S_3$均会断开而暂停手机解锁功能，开关$S_3$将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则图中符合要求的模拟电路是（
D
）答案
4.D
解析
【分析】
要解决这道题，需先明确题目对电路的要求：①指纹开关$S_1$和密码开关$S_2$可独立控制解锁，即$S_1$、$S_2$需并联（任意一个闭合即可导通）；②锁定开关$S_3$需控制整个解锁电路，即$S_3$应在干路，断开时整个电路不通，恢复解锁功能时$S_3$闭合。接下来逐一分析各选项是否符合要求。
【解析】
选项A：$S_1$、$S_2$、$S_3$三者并联，当$S_3$断开时，$S_1$或$S_2$仍可使电路导通，不符合“锁定开关断开时暂停解锁”的要求，排除。
选项B：$S_2$与$S_3$串联后再与$S_1$并联，干路开关为$S_1$，若$S_1$断开则整个电路不通，且$S_1$闭合时需$S_2$、$S_3$同时闭合才导通，不符合“$S_1$或$S_2$任意一个即可解锁”的要求，排除。
选项C：$S_2$与$S_3$串联后再与$S_1$并联，无总开关，当$S_3$断开时$S_1$仍可单独导通电路，不符合“锁定开关断开时暂停解锁”的要求，排除。
选项D：$S_1$与$S_2$并联（满足任意一个闭合即可导通），且并联后的整体与$S_3$串联（$S_3$在干路，断开时整个电路不通），完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关的作用
【点评】
本题结合生活实际考查电路设计，需准确理解各开关的功能，区分干路开关和支路开关的作用，是基础电路应用的典型题。
【难度系数】
0.5
要解决这道题，需先明确题目对电路的要求：①指纹开关$S_1$和密码开关$S_2$可独立控制解锁，即$S_1$、$S_2$需并联（任意一个闭合即可导通）；②锁定开关$S_3$需控制整个解锁电路，即$S_3$应在干路，断开时整个电路不通，恢复解锁功能时$S_3$闭合。接下来逐一分析各选项是否符合要求。
【解析】
选项A：$S_1$、$S_2$、$S_3$三者并联，当$S_3$断开时，$S_1$或$S_2$仍可使电路导通，不符合“锁定开关断开时暂停解锁”的要求，排除。
选项B：$S_2$与$S_3$串联后再与$S_1$并联，干路开关为$S_1$，若$S_1$断开则整个电路不通，且$S_1$闭合时需$S_2$、$S_3$同时闭合才导通，不符合“$S_1$或$S_2$任意一个即可解锁”的要求，排除。
选项C：$S_2$与$S_3$串联后再与$S_1$并联，无总开关，当$S_3$断开时$S_1$仍可单独导通电路，不符合“锁定开关断开时暂停解锁”的要求，排除。
选项D：$S_1$与$S_2$并联（满足任意一个闭合即可导通），且并联后的整体与$S_3$串联（$S_3$在干路，断开时整个电路不通），完全符合题目要求。
【答案】
D
【知识点】
电路串并联、开关的作用
【点评】
本题结合生活实际考查电路设计，需准确理解各开关的功能，区分干路开关和支路开关的作用，是基础电路应用的典型题。
【难度系数】
0.5
