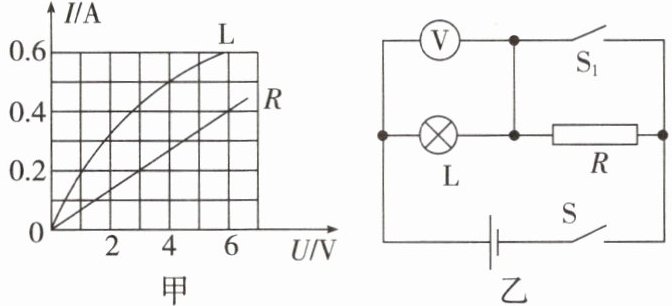

7.(多选)图甲是小灯泡L和电阻器R的I-U图像。将小灯泡L和电阻器R接入图乙所示的电路中，当只闭合开关S时，电压表的示数为1 V。电源两端电压保持不变，下列说法正确的是(
A.当只闭合开关S时，电阻器R的电阻为15 Ω
B.当只闭合开关S时，通过电阻器R的电流为0.2 A
C.当闭合开关S和S₁时，电压表的示数仍为1 V
D.小灯泡L的电阻始终为5 Ω
AB
)。A.当只闭合开关S时，电阻器R的电阻为15 Ω
B.当只闭合开关S时，通过电阻器R的电流为0.2 A
C.当闭合开关S和S₁时，电压表的示数仍为1 V
D.小灯泡L的电阻始终为5 Ω
答案
AB
二、填空题
8. 如图所示，两个相同的验电器A和B，A带负电，B不带负电。验电器A的金属箔张开，这是因为
8. 如图所示，两个相同的验电器A和B，A带负电，B不带负电。验电器A的金属箔张开，这是因为
同种电荷相互排斥
；用金属棒把A和B连接起来的瞬间，金属棒中的电流方向是从B到A
（选填“A到B”或“B到A”）。 答案
同种电荷相互排斥；B到A

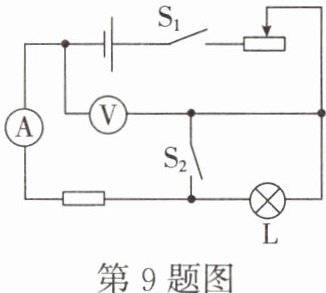

9.在如图所示的电路中,只闭合开关$\mathrm{S}_{1}$,将滑动变阻器的滑片从最右端向左移动至中点,灯泡L的亮度将
变亮
（选填“变亮”“变暗”或“不变”）。保持滑片位置不动,再闭合开关$\mathrm{S}_{2}$,电压表的示数变小
,电流表示数变大
。（后两空均选填“变大”“变小”或“不变”）答案
变亮；变小；变大

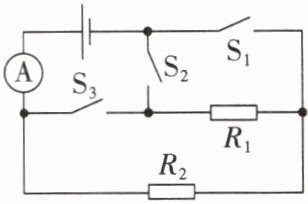

10.在如图所示的电路中，电源电压恒定，$R_2 = 30\ \Omega$。当$S_1$闭合，$S_2$、$S_3$断开时，电流表的示数为0.6 A，则电源电压为
18
V；当$S_2$闭合，$S_1$、$S_3$断开时，电流表的示数为0.36 A，则$R_1 =$20
$\Omega$；当$S_1$、$S_3$闭合，$S_2$断开时，电流表示数为1.5
A。答案
18；20；1.5
11.通过导体甲、乙的电流与其两端电压的关系如图所示，由图可知如果将甲和乙并联后接在电压为1 V的电源两端，则电路中的总电流为
0.6
A；从导体乙的$U-I$图线可知该导体的电阻大小一直改变
（选填“保持不变”或“一直改变”）。答案
0.6；一直改变

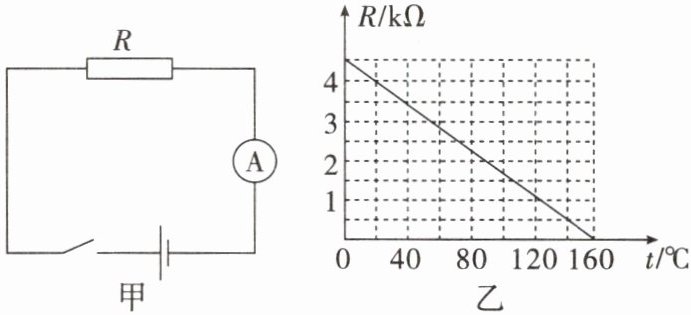

12. 在如图甲所示的电路中，电源电压为9 V保持不变，Ⓐ为电流表，其内电阻为$R_g$保持不变，R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流表的示数是2 mA。则当电流表的示数是9 mA时，热敏电阻的阻值是
500
Ω，它所在环境的温度是140
℃。答案
500；140
13. 阅读材料，回答问题。
光强与光敏电阻

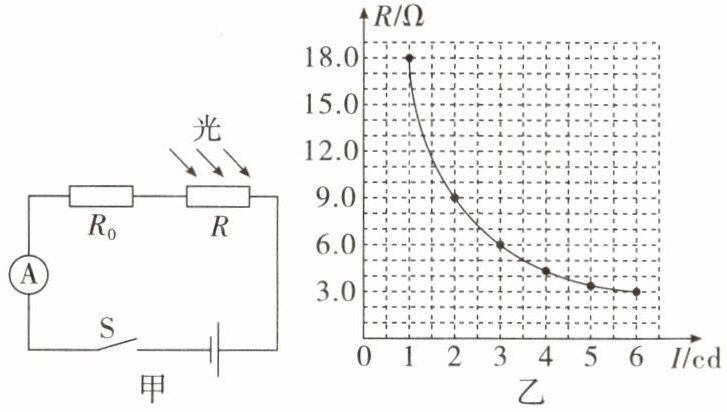

“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强用符号$I$表示，国际单位为坎德拉(cd)，光敏电阻的电阻随光照射的强弱而改变。将电压恒为6 V的电源、9 Ω的定值电阻$R_0$、光敏电阻$R$接入图甲所示电路中，测得光敏电阻的电阻$R$与光强$I$间的关系如图乙所示。
(1)根据图乙可知，光敏电阻$R$与光强$I$成
(2)当光强为6 cd时，电流表的示数为
(3)请在图甲中加入电压表，要求实现：光强越强，电压表的示数越大。
(4)实验过程中，如果电流表的示数为0.4 A，电压表的示数为
光强与光敏电阻
“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强用符号$I$表示，国际单位为坎德拉(cd)，光敏电阻的电阻随光照射的强弱而改变。将电压恒为6 V的电源、9 Ω的定值电阻$R_0$、光敏电阻$R$接入图甲所示电路中，测得光敏电阻的电阻$R$与光强$I$间的关系如图乙所示。
(1)根据图乙可知，光敏电阻$R$与光强$I$成
反比
（选填“正比”或“反比”）关系。当光强为$I_1$时，光敏电阻的阻值为$R_1$；当光强为$I_2$时，光敏电阻的阻值为$R_2$，那么它们之间的关系式为$R_1:R_2=$$I_2:I_1$
（用$I_1$、$I_2$表示）。(2)当光强为6 cd时，电流表的示数为
0.5
A。(3)请在图甲中加入电压表，要求实现：光强越强，电压表的示数越大。
(4)实验过程中，如果电流表的示数为0.4 A，电压表的示数为
3.6
V。答案
(1)反比；$I_2:I_1$
(2)0.5
(3)将电压表并联在定值电阻$R_0$两端
(4)3.6
(2)0.5
(3)将电压表并联在定值电阻$R_0$两端
(4)3.6
