4.小明同学设计了车载加热垫，其简化电路图如图所示，电源电压恒为12 V，R₁、R₂为电阻一定的电热丝。闭合开关S₁、S₂，通过R₁、R₂的电流分别为0.6 A、0.4 A。求：
(1)电热丝R₁的电阻。
(2)此时电路的总电功率。
(1)电热丝R₁的电阻。
(2)此时电路的总电功率。
答案
(1)$20\ \Omega$ (2)$12\ \mathrm{W}$

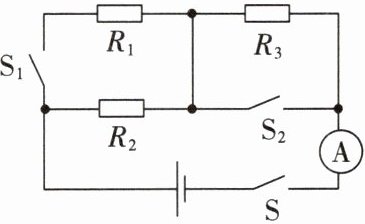

5. 在如图所示的电路中，$R_1=60\ \Omega,R_3=40\ \Omega,$电源电压$U=12\ \mathrm{V}$且保持不变，当开关S闭合，$S_1$、$S_2$断开时，电流表的示数为0.2 A。求：
(1)$R_2$的电阻。
(2)当开关S、$S_1$、$S_2$都闭合时，电流表的示数。
(1)$R_2$的电阻。
(2)当开关S、$S_1$、$S_2$都闭合时，电流表的示数。
答案
(1)$20\ \Omega$ (2)$0.8\ \mathrm{A}$

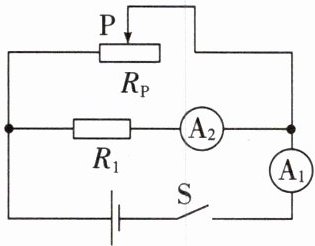

6. 如图所示，电阻器$R_1$的电阻为$10\ \Omega$。闭合开关S，电流表$A_2$的示数为1 A。
(1) 求电源电压。
(2) 当滑片P位于滑动变阻器$R_P$中点时，电流表$A_1$示数为1.2 A，求此时滑动变阻器$R_P$接入电路的电阻。
(3) 当滑片P位于滑动变阻器$R_P$最右端时，求整个电路的电功率。
(1) 求电源电压。
(2) 当滑片P位于滑动变阻器$R_P$中点时，电流表$A_1$示数为1.2 A，求此时滑动变阻器$R_P$接入电路的电阻。
(3) 当滑片P位于滑动变阻器$R_P$最右端时，求整个电路的电功率。
答案
(1)$10\ \mathrm{V}$ (2)$50\ \Omega$ (3)$11\ \mathrm{W}$
