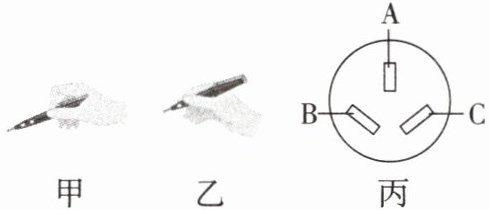

[典例2]如图所示,甲和乙为手拿测电笔检测电路的示意图,其中正确的是图。丙图中三孔插座中孔应该与保护线相连。

解析:观察甲、乙两图可知,乙图中测电笔的金属笔卡没有和手接触,无法形成回路,正确的使用方法如甲图所示;三孔插座要求左接中性线,右接相线,上接保护线,由图丙可知,A孔是与保护线相连的,这样可防止用电器的金属外壳带电时造成触电事故。
答案:甲 A

观察甲、乙两图可知,乙图中测电笔的金属笔卡没有和手接触,无法形成回路,正确的使用方法如甲图所示;三孔插座要求左接中性线,右接相线,上接保护线,由图丙可知,A孔是与保护线相连的,这样可防止用电器的金属外壳带电时造成触电事故。
答案:甲 A

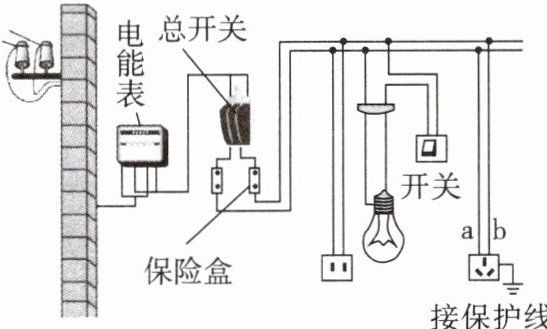

[典例3]如图所示是简单的家庭电路示意图。下列说法正确的是()。


A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后，可以用铜丝或者铁丝代替
C.控制灯泡的开关和它所控制的灯泡，位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线
解析:电能表是测量家庭电路中消耗电能多少的仪表,故A错误;铜丝和铁丝的熔点较高,不能及时熔断,起不到保护作用,故B错误;控制灯泡的开关和它所控制的灯泡是串联的,开关必须接在相线和用电器之间,故C错误;三孔插座的正确接法是“左中性线右相线上接保护线”,连接三孔插座的导线中,a导线是中性线,b导线是相线,a、b外的导线是保护线,故D正确。
答案:D

电能表是测量家庭电路中消耗电能多少的仪表,故A错误;铜丝和铁丝的熔点较高,不能及时熔断,起不到保护作用,故B错误;控制灯泡的开关和它所控制的灯泡是串联的,开关必须接在相线和用电器之间,故C错误;三孔插座的正确接法是“左中性线右相线上接保护线”,连接三孔插座的导线中,a导线是中性线,b导线是相线,a、b外的导线是保护线,故D正确。故选D。
答案:D

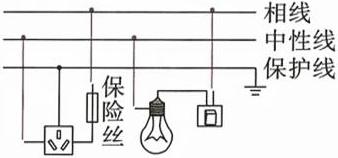

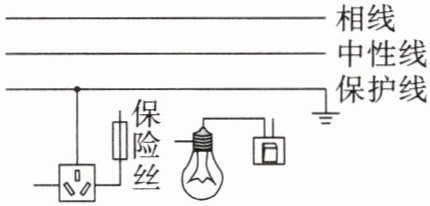

[变式]如图所示,请用笔画线代替导线,将带开关的电灯、带保险丝的插座分别接入家庭电路。

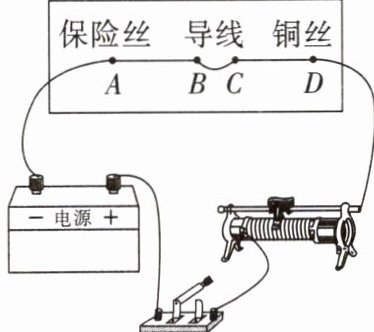

1.将长短、粗细均相同的保险丝和铜丝分别接到线路板上A、B间和C、D间，如图所示。闭合开关，移动滑动变阻器的滑片，发现保险丝熔断而
铜丝完好。下列说法错误的是()。

A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
C.电流通过保险丝产生的热量比铜丝的多
D.为了用电安全，禁用铜丝代替保险丝

B

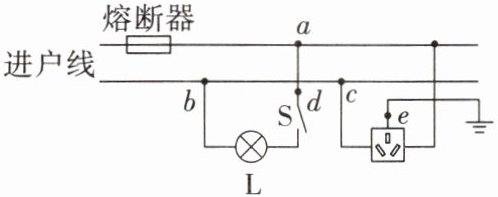

2.如图所示是规范连接的家庭电路的一部分。
下列说法正确的是()。


A.a点所在的进户线是中性线
B.若e点所在导线断路，三孔插座仍可安全使用
C.断开开关S，用测电笔检测d点时，氖管发光
D.闭合开关S，灯泡L不发光，是因为导线bc间断路

C
