2026年优佳学案（云南）九年级物理全一册人教版第147页答案

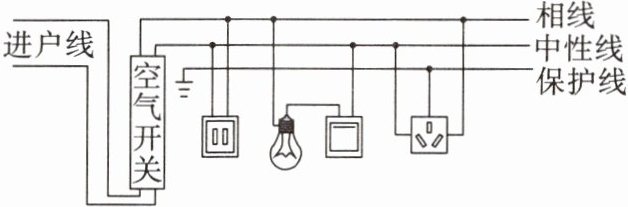

3.如图所示为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是(
A
)。


A.带开关的灯泡
B.双孔插座
C.空气开关
D.三孔插座

答案

A
4.(2025扬州)如图所示,测电笔的氖管发光,其所测孔连接的是
线。多个用电器同时插入插线板后都能独立工作,各用电器是
联的。断开插线板上的开关,所有插孔都不能供电,表明开关连接在
路上。三孔插座中间的插孔接地,将用电器的
与大地相连,目的是防止触电。
开关

答案

大；金属笔卡；笔尖；不会；会
5. 请回答下列关于家庭电路的问题。
(1)电灯与插座都是
并
联的,开关串接在
相线
(选填"相线""中性线"或"保护线")和用电器之间。
(2)若新增加功率较大的用电器并安装相应供电的插座,在粗细相同的备用导线中,应选用
铜
(选填"铝""铁"或"铜")芯导线,
因为在相同时间内通过相同电流时,
铜

导线发热较少。

答案

(1) 并；相线
(2) 铜；铜
6.小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时氖管均不发光。若电路中只有一处故障，则故障可能是（
B
）。


A.a、b之间断路
B.b、c之间断路
C.c、d之间断路
D.b、c之间短路

答案

B

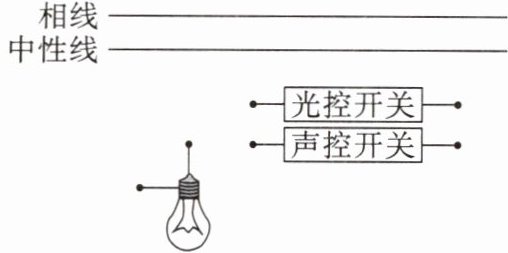

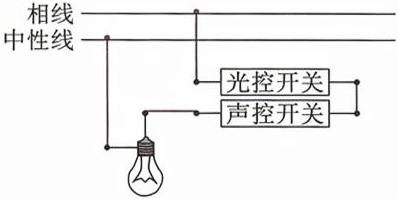

7. 如图所示,请用笔画线代替导线将光控开关、声控开关、灯泡正确连入电路,要求:只有在光线很暗且有声音时灯才亮。

答案

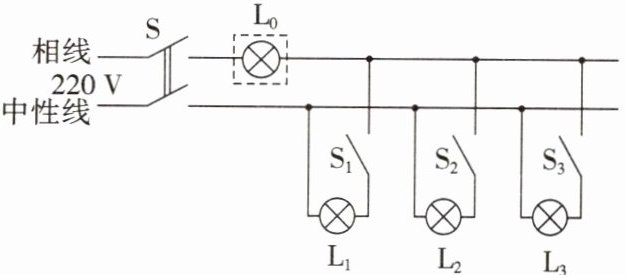

8.电工师傅常用一只额定电压为220 V的灯泡$L_0$(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合$S_1$、$S_2$、$S_3$(每次只能闭合其中之一)时，可能出现“短路”“断路”或“正常”三种情况，试作出判断。

(1)$L_0$不亮，说明该支路
断路
。
(2)$L_0$正常发光，说明该支路
短路
。
(3)$L_0$发光呈暗红色，说明该支路
正常
。

答案

(1) 断路
(2) 短路
(3) 正常
