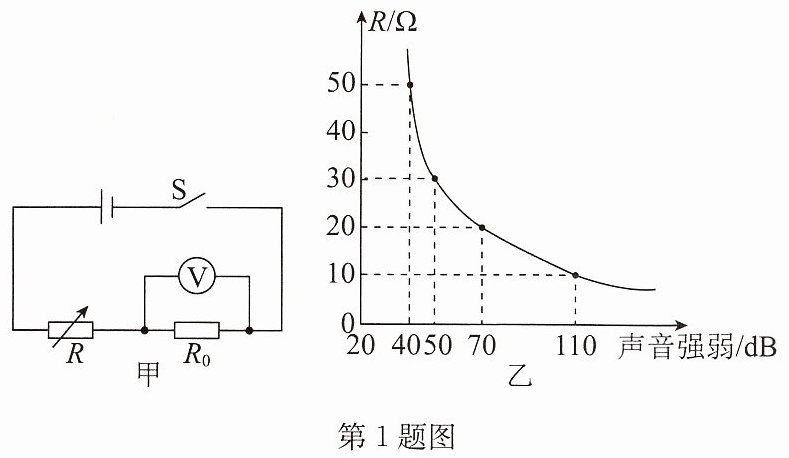

1.(2025·宿迁)噪声是污染环境的公害之一.某科技小组为了监测噪声的强弱,用学生电源、电压表、定值电阻$R_0$、声敏电阻$R$等实验器材进行探究,设计如图甲所示电路.其中$R$的阻值随声音强弱变化如图乙所示.某次测试中,当噪声为70dB时,电压表示数为6V;当噪声为40dB时,电压表示数为3V.下列说法正确的是 ()

A.$R_0$的阻值为20Ω
B.电源电压为24V
C.电路中电压表示数随声音强弱增大而减小
D.当电压表示数为4.5V时,噪声强度为50dB

1.D

2.(2025·苏州月考)在跨学科实践活动中,小明所在的项目化学习小组设计制作了一种电子量角器.
【项目实施】

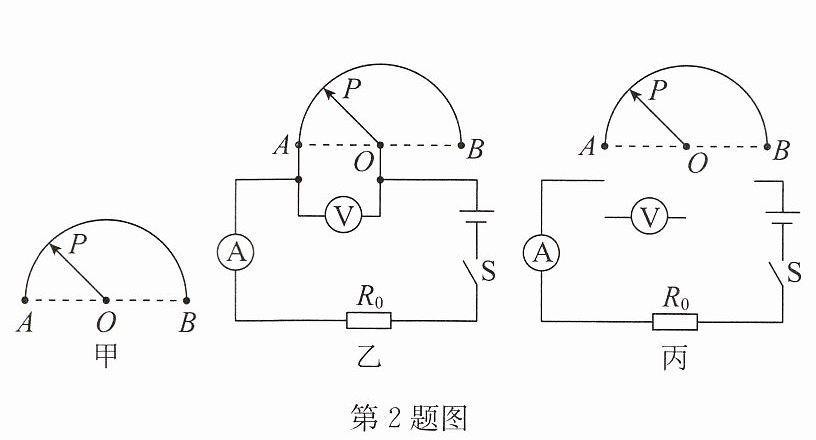

(1)设计:如图甲所示,小明把同种材料制成的粗细均匀的电阻丝AB(电阻丝AB的阻值为30Ω)弯曲成半圆形,O为圆心,OP为能够绕圆心转动的金属滑片(OP的阻值忽略不计),P与AB接触良好,OA与OP的夹角为θ,即θ=∠AOP.
(2)制作:①小明将如图甲所示装置接入如图乙所示电路,电源电压为6V且保持不变,$R_0=30Ω$,电压表的量程为0~3V,转动滑片OP,电压表的示数随之改变;
②多次转动OP,记录角度θ与对应的电压表示数,用θ的角度值替换对应的电压表盘上的刻度值,小明完成了对电压表的改造,制作了电子量角器(当$θ=90°$时,电压表的刻度为V).
③当电流表读数为0.12A时,由电压表改造成的电子量角器的指针所指的角度值是.
【项目评估】
电路中的定值电阻$R_0$的作用是.
【项目拓展】
同组的小亮发现改造后的电子量角器表盘上角度刻度值分布不均匀,请你帮助他在图丙中将电路补画完整,使得由电压表改造成的电子量角器的表盘上角度的刻度值能均匀分布,且$θ(θ=∠AOP)$增大时,指针所指角度的刻度值增大.

【项目实施】(2)②2 ③120°
【项目评估】保护电路,与电阻丝串联分压
【项目拓展】如答图所示
