1 一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中作出入射光线和折射光线的大致位置。
答案

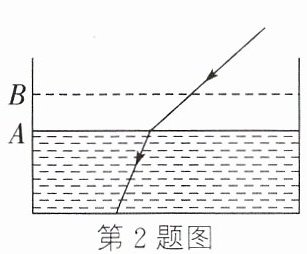

2如图所示是一束光斜射入盛有水的容器中的光路图，保持光束和容器的位置不变，向容器中逐渐加水，水面由A升到B，请画出此时的折射光线。
答案
3 [2024 广安]如图所示，请作出这束光从三棱镜直角边射入并从斜面射出的折射光线的大致方向。
答案
4 [2024 河南]如图所示，观光水池中，一束红光沿AO方向从水中射入空气，折射光线为OA'。若另一束红光沿BO方向从水中射入空气，请大致作出入射光线BO的折射光线，并标出对应的折射角r。
甲
乙
容器壁 空气
水 眼睛
S· S'·
甲
乙
容器壁 空气
水 眼睛
S· S'·
答案
5 一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。作出该光线经底面AB反射后从弧形一侧射出的光路图(不考虑二次反射)。
答案
6 [2024 菏泽]2024年4月26日，“神舟十八号”载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到“问天”实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（$S$表示斑马鱼的实际位置，$S'$表示航天员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。
答案
7 [2024辽宁]如图所示，O为凸透镜的光心，F为凸透镜的焦点，请作出：
（1）入射光线a经凸透镜折射后的折射光线。
（2）折射光线b对应的入射光线。
（1）入射光线a经凸透镜折射后的折射光线。
（2）折射光线b对应的入射光线。
答案
8 [2024 宜宾]如图所示，根据透镜对光的作用，将图中三条光线补充完整。
答案
9 如图所示，F是凸透镜的焦点，请作出光线a、b对应的折射光线和入射光线。
答案
