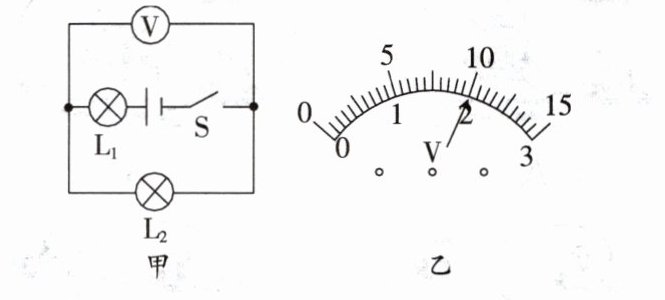

【例1】如图甲，电路中的电源电压恒为6 V，电路正常工作时电压表的指针偏转角度如图乙所示，则小灯泡$\mathrm{L}_1$两端的电压为 （）


A.10 V
B.6 V
C.4 V
D.2 V
【解题点拨】首先根据电路图判断出电压表测量哪个灯泡的电压，然后根据串联电路电压规律判断电压表所选测量范围，进而读出电压表的示数，最后根据串联电路电压的关系计算出灯$\mathrm{L}_1$两端的电压。

C

【分析】首先观察图甲的电路，可知小灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$两端的电压。已知电源电压为6V，根据串联电路总电压等于各用电器两端电压之和，结合电压表的示数，需要先确定电压表的量程：若电压表选0~15V量程，指针位置对应示数为10V，超过电源电压6V，不符合实际，因此电压表应选0~3V量程，再读取示数，最后通过串联电路电压规律计算$\mathrm{L}_1$两端的电压。
【解析】1. 电路分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表测$\mathrm{L}_2$两端电压；2. 电压表读数：电源电压6V，电压表量程选0~3V（若选0~15V，示数10V＞6V，不合理），该量程分度值为0.1V，指针示数为2V，即$\mathrm{L}_2$两端电压$U_2=2\mathrm{V}$；3. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律$U_{\mathrm{总}}=U_1+U_2$，得$\mathrm{L}_1$两端电压$U_1=U_{\mathrm{总}}-U_2=6\mathrm{V}-2\mathrm{V}=4\mathrm{V}$，对应选项C。
【答案】C
【知识点】串联电路电压规律、电压表的使用
【点评】本题结合串联电路特点和电压表读数，考查学生的电路分析能力，关键是正确判断电压表的测量对象和量程，属于基础题型。
【难度系数】0.6

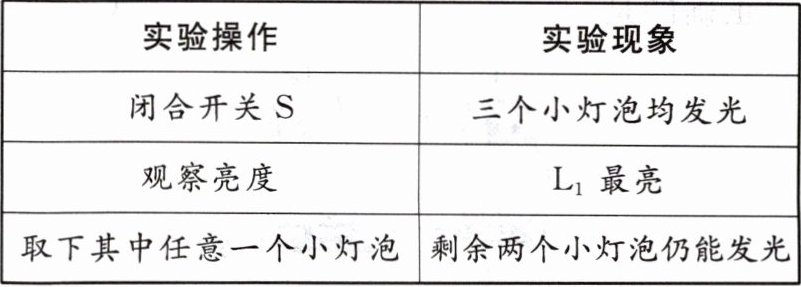

【例2】(2025陕西)小明对一个电学暗箱进行了实验探究。如下图所示，A、B是小灯泡$\mathrm{L}_1$的接线柱，C、D是小灯泡$\mathrm{L}_2$的接线柱，E、F是小灯泡$\mathrm{L}_3$的接线柱。实验操作及对应的现象如下表所示。下列分析正确的是 （）



A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡,电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压,$\mathrm{L}_1$两端电压最大
【解题点拨】串联电路电流只有一条路径，用电器相互影响，并联电路电流有多条路径，用电器互不影响；灯泡的规格相同时，灯泡的亮度是相同的；在并联电路中，干路电流等于各支路电流之和且各支路两端的电压相等，据此分析即可得出正确答案。

C

【分析】
要解决这道题，需先明确串联和并联电路的核心特点：串联电路电流只有一条路径，用电器相互影响；并联电路电流有多条独立路径，用电器互不影响，且并联电路中干路电流等于各支路电流之和，各支路两端电压相等。再结合各选项逐一分析：先根据实验现象判断电路连接方式，再逐一验证选项的正确性。
【解析】
根据串并联电路的特点分析各选项：
选项A：串联电路中用电器相互影响，取下任意一个小灯泡，电路断路，电流表示数变为0。而题目中取下灯泡后电流表示数变小（非变为0），说明电路为并联，不是串联，故A错误。
选项B：灯泡规格相同则亮度相同，但题目未给出亮度相同的实验现象，无法得出三个小灯泡规格相同，故B错误。
选项C：并联电路中干路电流等于各支路电流之和，取下任意一个小灯泡，该支路电流消失，总电流（电流表示数）必然变小，故C正确。
选项D：并联电路各支路两端电压相等，因此三个小灯泡两端电压相等，并非$\mathrm{L}_1$两端电压最大，故D错误。
【答案】
C
【知识点】
并联电路的特点、串并联电路的判断
【点评】
本题结合电学暗箱实验考查串并联电路的规律，重点考查学生对串并联电路电流、电压特点的理解与应用，属于基础题型，需准确掌握串并联电路的核心区别。
【难度系数】
0.5
