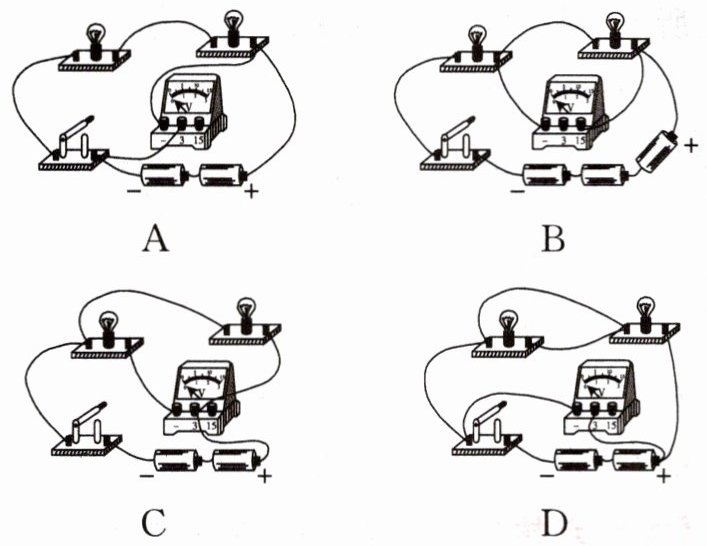

5. 在实验室练习使用电压表时，四位同学连接的电路如下列图片所示，其中正确的是（
B
）答案
5.B 【解析】A选项中电压表的正、负接线柱接反了,A错误。B选项中,电压表跟右边的灯泡并联,测量右边的灯泡两端的电压,B正确。C选项中,电压表与左边的灯泡串联在电路中,C错误。D选项中,左边的灯泡被短路,D错误。
解析
【分析】要判断电压表连接是否正确，需牢记电压表的使用规则：①电压表应并联在被测电路两端；②电流需从电压表的正接线柱流入，负接线柱流出；③电压表不能串联在电路中，也不能造成用电器短路。解题时需逐一分析各选项中电压表的连接是否符合上述规则。
【解析】
选项A：电压表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，不符合电压表使用规则，A错误。
选项B：电压表与右边灯泡并联，电流从正接线柱流入、负接线柱流出，符合电压表使用规则，测量右边灯泡两端电压，B正确。
选项C：电压表与左边灯泡串联在电路中，电压表内阻极大，串联后电路几乎无电流，不符合电压表使用规则，C错误。
选项D：左边灯泡被导线短路，且电压表连接不符合要求，D错误。
【答案】B
【知识点】电压表的使用、电路连接判断
【点评】本题考查电压表的正确使用，需掌握电压表并联、正负接线柱接法等基础知识点，属于电路基础题，难度适中。
【难度系数】0.5
【解析】
选项A：电压表的正负接线柱接反，电流从负接线柱流入、正接线柱流出，不符合电压表使用规则，A错误。
选项B：电压表与右边灯泡并联，电流从正接线柱流入、负接线柱流出，符合电压表使用规则，测量右边灯泡两端电压，B正确。
选项C：电压表与左边灯泡串联在电路中，电压表内阻极大，串联后电路几乎无电流，不符合电压表使用规则，C错误。
选项D：左边灯泡被导线短路，且电压表连接不符合要求，D错误。
【答案】B
【知识点】电压表的使用、电路连接判断
【点评】本题考查电压表的正确使用，需掌握电压表并联、正负接线柱接法等基础知识点，属于电路基础题，难度适中。
【难度系数】0.5

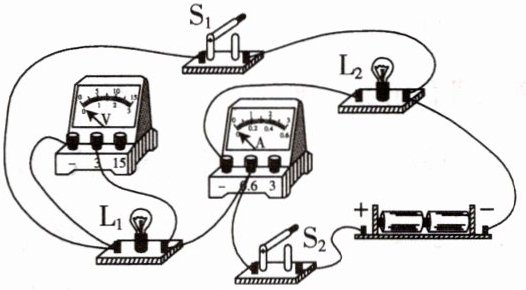

6. 下图所示电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$正常发光，电流表和电压表均有示数。下列关于电路的分析正确的是 （
A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.电流表测量电路中的总电流
C.电压表测量灯$\mathrm{L}_{1}$两端的电压
D.断开开关$\mathrm{S}_{1}$，灯$\mathrm{L}_{1}$仍正常发光
C
）A.灯$\mathrm{L}_{1}$与灯$\mathrm{L}_{2}$串联
B.电流表测量电路中的总电流
C.电压表测量灯$\mathrm{L}_{1}$两端的电压
D.断开开关$\mathrm{S}_{1}$，灯$\mathrm{L}_{1}$仍正常发光
答案
6.C 【解析】由图知,闭合开关S₁、S₂,两灯并联,电流表串联在灯L₂的支路上,则电流表测量通过L₂的电流;电压表并联在灯L₁的两端,则电压表测量灯L₁两端的电压,故A、B错误,C正确。因为并联电路中各支路独立工作、互不影响,所以,只断开开关S₁时,灯L₁不能发光,灯L₂仍正常发光,故D错误。
解析
【分析】要解决此题，需先理清电路的电流路径，判断电路连接方式、电表的测量对象，再结合开关的作用逐一分析选项。闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极出发，经$\mathrm{S}_{2}$后分为两条支路：一条经电流表、$\mathrm{L}_{2}$、$\mathrm{S}_{1}$回到电源负极，另一条经$\mathrm{L}_{1}$、$\mathrm{S}_{1}$回到电源负极，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联；电流表与$\mathrm{L}_{2}$串联，测量$\mathrm{L}_{2}$支路的电流；电压表并联在$\mathrm{L}_{1}$两端，测量$\mathrm{L}_{1}$两端的电压；$\mathrm{S}_{1}$在干路，控制整个电路，$\mathrm{S}_{2}$控制$\mathrm{L}_{2}$支路。据此分析各选项即可。
【解析】
1. 电路连接方式：由电流路径可知，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$有两条独立工作的路径，属于并联，故A错误；
2. 电流表的测量对象：电流表与$\mathrm{L}_{2}$串联，仅测量通过$\mathrm{L}_{2}$的电流，不是电路总电流，故B错误；
3. 电压表的测量对象：电压表并联在$\mathrm{L}_{1}$两端，因此测量灯$\mathrm{L}_{1}$两端的电压，故C正确；
4. 开关断开的影响：$\mathrm{S}_{1}$在干路，断开$\mathrm{S}_{1}$后整个电路断路，灯$\mathrm{L}_{1}$无法发光，故D错误。
【答案】C
【知识点】并联电路、电流表与电压表的使用、电路的动态分析
【点评】本题考查电路连接方式判断、电表测量对象识别及开关对电路的影响，需理清电流路径，明确各元件的作用，属于基础电路分析题。
【难度系数】0.5
【解析】
1. 电路连接方式：由电流路径可知，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$有两条独立工作的路径，属于并联，故A错误；
2. 电流表的测量对象：电流表与$\mathrm{L}_{2}$串联，仅测量通过$\mathrm{L}_{2}$的电流，不是电路总电流，故B错误；
3. 电压表的测量对象：电压表并联在$\mathrm{L}_{1}$两端，因此测量灯$\mathrm{L}_{1}$两端的电压，故C正确；
4. 开关断开的影响：$\mathrm{S}_{1}$在干路，断开$\mathrm{S}_{1}$后整个电路断路，灯$\mathrm{L}_{1}$无法发光，故D错误。
【答案】C
【知识点】并联电路、电流表与电压表的使用、电路的动态分析
【点评】本题考查电路连接方式判断、电表测量对象识别及开关对电路的影响，需理清电流路径，明确各元件的作用，属于基础电路分析题。
【难度系数】0.5

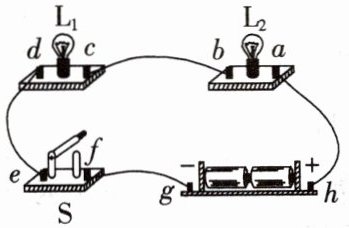

7.在下图所示的电路中，闭合开关S，灯泡$\mathrm{L}_1$和灯泡$\mathrm{L}_2$都能发光，则下列操作及其判断正确的是（
）
A.若将一根导线的两端分别接在a、g接线柱，电路发生断路
B.若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
C.若将电流表并联在接线柱a、b上，此时电流表测量流经灯泡$\mathrm{L}_2$的电流
D.若将电压表并联在接线柱g、h上，此时电压表测量灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压
）A.若将一根导线的两端分别接在a、g接线柱，电路发生断路
B.若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零
C.若将电流表并联在接线柱a、b上，此时电流表测量流经灯泡$\mathrm{L}_2$的电流
D.若将电压表并联在接线柱g、h上，此时电压表测量灯泡$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压
答案
7.D
解析
【分析】首先明确原电路为$\mathrm{L}_1$、$\mathrm{L}_2$串联，闭合开关S时两灯发光。需结合串联电路特点，以及电压表、电流表的使用规则，逐一分析各选项操作对电路的影响，判断选项正误。
【解析】原电路电流路径：电源正极$h$→$a$→$\mathrm{L}_2$→$b$→$c$→$\mathrm{L}_1$→$d$→$e$→开关S→$g$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联。
选项A：导线接$a$、$g$，会短路$\mathrm{L}_2$，电路为通路（仅$\mathrm{L}_1$工作），并非断路，A错误。
选项B：电压表并联$e$、$f$，断开开关后，$e$通过$\mathrm{L}_1$、$\mathrm{L}_2$连接电源正极，$f$通过$g$连接电源负极，电压表相当于接在电源两端，示数等于电源电压，不为零，B错误。
选项C：电流表并联$a$、$b$，会短路$\mathrm{L}_2$，此时电流表串联在电路中，测的是$\mathrm{L}_1$的电流，并非$\mathrm{L}_2$的电流，C错误。
选项D：电压表并联$g$、$h$，$g$接电源负极，$h$接电源正极，电压表测电源电压，即$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压，D正确。
【答案】D
【知识点】串联电路、电压表使用、短路与断路
【点评】本题考查基础电路分析，需掌握串联电路特点、电表使用规则，判断短路/断路对电路的影响，是常规电路题，需准确分析各接线柱的连接关系。
【难度系数】0.5
【解析】原电路电流路径：电源正极$h$→$a$→$\mathrm{L}_2$→$b$→$c$→$\mathrm{L}_1$→$d$→$e$→开关S→$g$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_2$串联。
选项A：导线接$a$、$g$，会短路$\mathrm{L}_2$，电路为通路（仅$\mathrm{L}_1$工作），并非断路，A错误。
选项B：电压表并联$e$、$f$，断开开关后，$e$通过$\mathrm{L}_1$、$\mathrm{L}_2$连接电源正极，$f$通过$g$连接电源负极，电压表相当于接在电源两端，示数等于电源电压，不为零，B错误。
选项C：电流表并联$a$、$b$，会短路$\mathrm{L}_2$，此时电流表串联在电路中，测的是$\mathrm{L}_1$的电流，并非$\mathrm{L}_2$的电流，C错误。
选项D：电压表并联$g$、$h$，$g$接电源负极，$h$接电源正极，电压表测电源电压，即$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压，D正确。
【答案】D
【知识点】串联电路、电压表使用、短路与断路
【点评】本题考查基础电路分析，需掌握串联电路特点、电表使用规则，判断短路/断路对电路的影响，是常规电路题，需准确分析各接线柱的连接关系。
【难度系数】0.5
8. 小明同学按照右图所示的电路进行实验时，不小心将电压表和电流表的位置接反了（接反后的电路图未画出）。如果闭合开关，则
（
A.灯$\mathrm{L}_1$可以工作
B.灯$\mathrm{L}_2$可以工作
C.电流表无示数
D.电压表有示数
（
A
）A.灯$\mathrm{L}_1$可以工作
B.灯$\mathrm{L}_2$可以工作
C.电流表无示数
D.电压表有示数
答案
8.A 【解析】将电压表和电流表位置互换后,闭合开关,电压表和灯L₂被电流表短路,所以灯L₂不能工作,电压表的示数为0;电流表与灯L₁串联在电路中,电流表测通过灯L₁的电流,电流表有示数,灯L₁能工作,A正确。
解析
【分析】
要解决本题，需先明确电流表和电压表的特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当电压表和电流表位置互换后，需重新分析电路的连接状态，判断各用电器是否工作、电表有无示数，进而选出正确选项。
【解析】
当电压表和电流表位置互换后，闭合开关，电流表相当于导线，会将电压表和灯$\mathrm{L}_2$短路，因此灯$\mathrm{L}_2$不能工作，电压表被短路，其示数为0；此时电流表与灯$\mathrm{L}_1$串联在电路中，电路形成通路，电流表有电流通过，灯$\mathrm{L}_1$可以工作，电流表有示数。结合选项可知，A选项正确，B、C、D选项错误。
【答案】
A
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表的特性应用及电路分析，核心是掌握电表的内阻特点，分析互换后电路的工作情况，属于中等难度的电路题。
【难度系数】
0.5
要解决本题，需先明确电流表和电压表的特性：电流表内阻极小，相当于导线；电压表内阻极大，相当于开路。当电压表和电流表位置互换后，需重新分析电路的连接状态，判断各用电器是否工作、电表有无示数，进而选出正确选项。
【解析】
当电压表和电流表位置互换后，闭合开关，电流表相当于导线，会将电压表和灯$\mathrm{L}_2$短路，因此灯$\mathrm{L}_2$不能工作，电压表被短路，其示数为0；此时电流表与灯$\mathrm{L}_1$串联在电路中，电路形成通路，电流表有电流通过，灯$\mathrm{L}_1$可以工作，电流表有示数。结合选项可知，A选项正确，B、C、D选项错误。
【答案】
A
【知识点】
电流表、电压表的使用；电路分析
【点评】
本题考查电流表和电压表的特性应用及电路分析，核心是掌握电表的内阻特点，分析互换后电路的工作情况，属于中等难度的电路题。
【难度系数】
0.5
9. 如下图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转。该电路故障可能是（
A.电流表断路，并且$\mathrm{L}_1$、$\mathrm{L}_2$灯丝断了
B.灯泡$\mathrm{L}_1$灯丝断了
C.灯泡$\mathrm{L}_2$断路
D.灯泡$\mathrm{L}_1$短路
B
）A.电流表断路，并且$\mathrm{L}_1$、$\mathrm{L}_2$灯丝断了
B.灯泡$\mathrm{L}_1$灯丝断了
C.灯泡$\mathrm{L}_2$断路
D.灯泡$\mathrm{L}_1$短路
答案
9.B 【解析】如果电流表断路,并且两个灯泡L₁、L₂灯丝断了,则电压表、电流表均无示数,A不符合题意。如果灯泡L₁灯丝断了,则两个灯泡都不发光,电流表无示数,电压表测量电源电压,指针偏转,B符合题意。如果灯泡L₂断路,则两个灯泡都不发光,电压表、电流表均无示数,C不符合题意。如果灯泡L₁短路,则灯泡L₁不能发光,L₂能发光,D不符合题意。
解析
【分析】
首先明确电路结构：L₁与L₂串联，电流表测量电路中的电流，电压表测量L₁两端的电压。故障现象为两灯均不发光、电流表几乎无示数（说明电路为断路状态，若短路则电流表会有示数），电压表指针明显偏转（说明电压表两端能连通电源两极），据此逐一分析选项判断故障。
【解析】
对各选项逐一分析：
A. 若电流表断路，且L₁、L₂灯丝都断开，整个电路完全断路，电压表无法连通电源，电压表无示数，不符合题意；
B. 若L₁灯丝断了，电路整体断路，两灯都不发光，电流表几乎无示数；此时电压表串联在电路中，相当于测量电源电压，因此电压表指针明显偏转，符合题意；
C. 若L₂断路，整个电路断开，电压表两端无法连通电源，电压表无示数，不符合题意；
D. 若L₁短路，L₁不发光，电路为通路，L₂会发光，电流表有示数，不符合题意。
【答案】
B
【知识点】
电路故障分析、串联电路特点
【点评】
本题考查串联电路的故障分析，需结合电流表、电压表的示数变化判断电路故障类型，核心是掌握断路时电压表串联的特殊情况，属于初中物理电路部分的基础题型。
【难度系数】
0.6
首先明确电路结构：L₁与L₂串联，电流表测量电路中的电流，电压表测量L₁两端的电压。故障现象为两灯均不发光、电流表几乎无示数（说明电路为断路状态，若短路则电流表会有示数），电压表指针明显偏转（说明电压表两端能连通电源两极），据此逐一分析选项判断故障。
【解析】
对各选项逐一分析：
A. 若电流表断路，且L₁、L₂灯丝都断开，整个电路完全断路，电压表无法连通电源，电压表无示数，不符合题意；
B. 若L₁灯丝断了，电路整体断路，两灯都不发光，电流表几乎无示数；此时电压表串联在电路中，相当于测量电源电压，因此电压表指针明显偏转，符合题意；
C. 若L₂断路，整个电路断开，电压表两端无法连通电源，电压表无示数，不符合题意；
D. 若L₁短路，L₁不发光，电路为通路，L₂会发光，电流表有示数，不符合题意。
【答案】
B
【知识点】
电路故障分析、串联电路特点
【点评】
本题考查串联电路的故障分析，需结合电流表、电压表的示数变化判断电路故障类型，核心是掌握断路时电压表串联的特殊情况，属于初中物理电路部分的基础题型。
【难度系数】
0.6

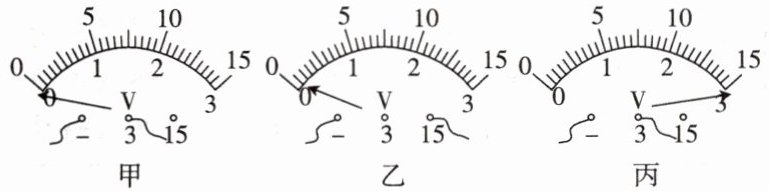

科学态度与责任 用电压表测量某部分电路两端的电压时，试触过程中发现电压表指针如下列图片所示。请指出电压表在使用时出现的错误。
甲：
乙：
丙：
甲：
“+”“-”接线柱接反了
。乙：
所选测量范围太大了
。丙：
所选测量范围太小了(或被测电压超过了所选的测量范围)
。答案
“+”“-”接线柱接反了 所选测量范围太大了 所选测量范围太小了(或被测电压超过了所选的测量范围)
解析
【分析】
要判断电压表使用的错误，需结合电压表的正确使用规则：电流应从正接线柱流入、负接线柱流出，否则指针反向偏转；选择量程时，需根据被测电压选择合适量程，量程过大时指针偏转角度小，量程过小时指针会超出刻度盘。观察三个图的指针偏转情况，逐一分析即可得出错误。
【解析】
1. 甲图：电压表指针向刻度盘左侧偏转，说明电流从负接线柱流入、正接线柱流出，因此“+”“-”接线柱接反了。
2. 乙图：电压表指针偏转角度很小，靠近0刻度，说明所选的量程太大，导致测量时指针偏转过小，读数误差大。
3. 丙图：电压表指针偏到了刻度盘的最大刻度右侧，说明所选的量程太小，被测电压超过了所选的测量范围。
【答案】
“+”“-”接线柱接反了；所选测量范围太大了；所选测量范围太小了(或被测电压超过了所选的测量范围)
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，需掌握电压表使用时的接线规则和量程选择要求，根据指针偏转情况判断错误，属于基础应用类题目，难度适中。
【难度系数】
0.3
要判断电压表使用的错误，需结合电压表的正确使用规则：电流应从正接线柱流入、负接线柱流出，否则指针反向偏转；选择量程时，需根据被测电压选择合适量程，量程过大时指针偏转角度小，量程过小时指针会超出刻度盘。观察三个图的指针偏转情况，逐一分析即可得出错误。
【解析】
1. 甲图：电压表指针向刻度盘左侧偏转，说明电流从负接线柱流入、正接线柱流出，因此“+”“-”接线柱接反了。
2. 乙图：电压表指针偏转角度很小，靠近0刻度，说明所选的量程太大，导致测量时指针偏转过小，读数误差大。
3. 丙图：电压表指针偏到了刻度盘的最大刻度右侧，说明所选的量程太小，被测电压超过了所选的测量范围。
【答案】
“+”“-”接线柱接反了；所选测量范围太大了；所选测量范围太小了(或被测电压超过了所选的测量范围)
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用，需掌握电压表使用时的接线规则和量程选择要求，根据指针偏转情况判断错误，属于基础应用类题目，难度适中。
【难度系数】
0.3
