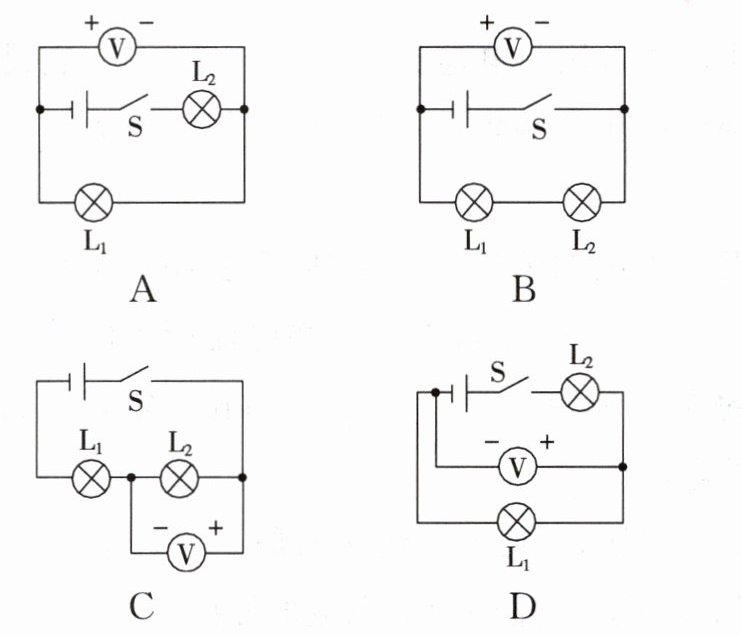

7.在下列图片所示的电路中,能用电压表正确测出灯L₁两端电压的是(
D

答案

7.D

解析

【分析】要判断电压表能否正确测出灯L₁两端电压,需满足两个核心条件:①电压表必须并联在L₁两端;②电压表的正负接线柱接法正确(电流从正接线柱流入,负接线柱流出)。逐一分析各选项的电路连接和电压表接法即可得出结论。
【解析】根据电压表的使用规则:电压表需并联在被测用电器两端,且电流从正接线柱流入、负接线柱流出。对各选项分析如下:
1. 选项A:电压表并联在电源和L₂两端,未并联在L₁两端,无法测出L₁两端电压,错误;
2. 选项B:电压表并联在电源两端,测量的是电源电压,不是L₁两端电压,错误;
3. 选项C:电压表并联在L₂两端,且正负接线柱接反,无法正确测量L₂的电压,更不能测L₁的电压,错误;
4. 选项D:电压表并联在L₁两端,电流从电压表正接线柱流入、负接线柱流出,符合电压表使用规则,能正确测出L₁两端电压,正确。
【答案】D
【知识点】电压表的使用、电路连接
【点评】本题考查电压表的正确使用方法,属于电路基础题,关键是明确电压表的连接方式和正负接线柱的接法,需仔细分析各选项的电路结构。
【难度系数】0.6

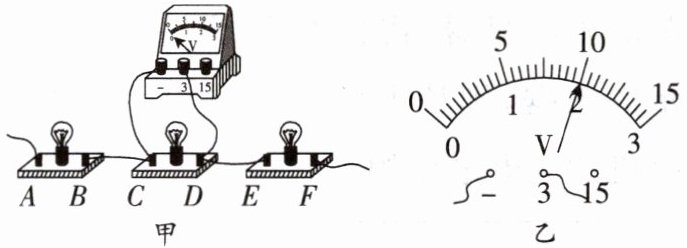

8.如图甲所示,将三个规格相同的小灯泡接入电路,用电压表测量其中一个小灯泡两端的电压,示数如图乙所示。下列说法错误的是(
C



A.左端导线应与电源的负极相连
B.电流从D接线柱流入电压表的“3”接线柱
C.若D、E间导线断路,电压表示数将变大
D.C、D两个接线柱间电压为2V

答案

8.C 【解析】由图甲可知,C与电压表的负接线柱相连,这说明电流从右流向左,所以左端导线应与电源的负极相连,电流从D接线柱流入电压表的“3”接线柱,故A、B正确。若D、E间导线断路,此时没有电流通过电压表,电压表示数为0,故C错误。由图乙可知,电压表选用的是小的测量范围,分度值为0.1 V,示数为2 V,故D正确。

解析

【分析】首先明确电路为三个规格相同的小灯泡串联,电压表并联在C、D两端,测量该小灯泡的电压。需结合电压表的使用规则、串联电路特点、断路时的电压情况逐一分析各选项:根据电压表接线判断电流方向以确定电源正负极;验证电压表接线是否符合“正进负出”规则;分析D、E断路时电压表的示数变化;根据电压表量程和分度值读数确定CD间电压。
【解析】
1. 电路连接:三个小灯泡串联,电压表测C、D间灯泡的电压。
2. 选项A:电压表负接线柱接C,说明电流从D流向C,电流方向为右→左,因此左端导线应接电源负极,A正确。
3. 选项B:电压表“3”接线柱为正接线柱,电流需从正接线柱流入,故电流从D接线柱流入电压表的“3”接线柱,B正确。
4. 选项C:若D、E间导线断路,电压表的D端断开,电压表无法与电源形成通路,电压表示数为0,并非变大,C错误。
5. 选项D:电压表选用0~3V量程,分度值为0.1V,图乙中示数为2V,因此C、D间电压为2V,D正确。
【答案】C
【知识点】串联电路电压规律;电压表的使用;电压表读数
【点评】本题考查串联电路特点与电压表的使用,需掌握电压表接线规则、读数方法及断路时电压的判断,易错点为断路时电压表示数的分析。
【难度系数】0.6
1. (2025—2026新余分宜期末)图甲所示电路中,当闭合开关S后,电压表测的是
L₁
(选填“L₁”“L₂”或“电源”)两端的电压。如图乙所示,观察电压表指针偏转情况,可知电压表的示数为
1.2
V。

答案

1. L₁ 1.2

解析

【分析】要确定电压表测量的对象,需明确电压表并联在电路中哪部分两端;读取电压表示数时,要先确定电压表选用的量程,再根据量程确定分度值,最后结合指针位置计算示数。首先分析图甲的串联电路,判断电压表的并联对象;再分析图乙电压表的接线,确定量程和分度值,进而得出读数。
【解析】1. 电路分析:图甲中,闭合开关S后,L₁与L₂串联,电压表的两个接线柱分别连接在L₁的两端,因此电压表测量L₁两端的电压;2. 电压表读数:图乙中电压表选用0~3V量程,该量程下每大格代表1V,每大格分为10小格,分度值为0.1V,指针指向1V后第2个小格,所以示数为1V + 2×0.1V =1.2V。
【答案】L₁;1.2
【知识点】电压表的使用、电压表读数、串联电路电压测量
【点评】本题考查电压表的使用与读数,属于电学基础题,需掌握电压表并联在被测电路两端的连接规则,以及不同量程下的读数方法,难度较低。
【难度系数】0.8
2. 如下图所示,闭合开关S后,要使$\mathrm{L}_1$、$\mathrm{L}_2$都发光,甲表应为
电压表
,乙表应为
电流表
。(均选填“电压表”或“电流表”)

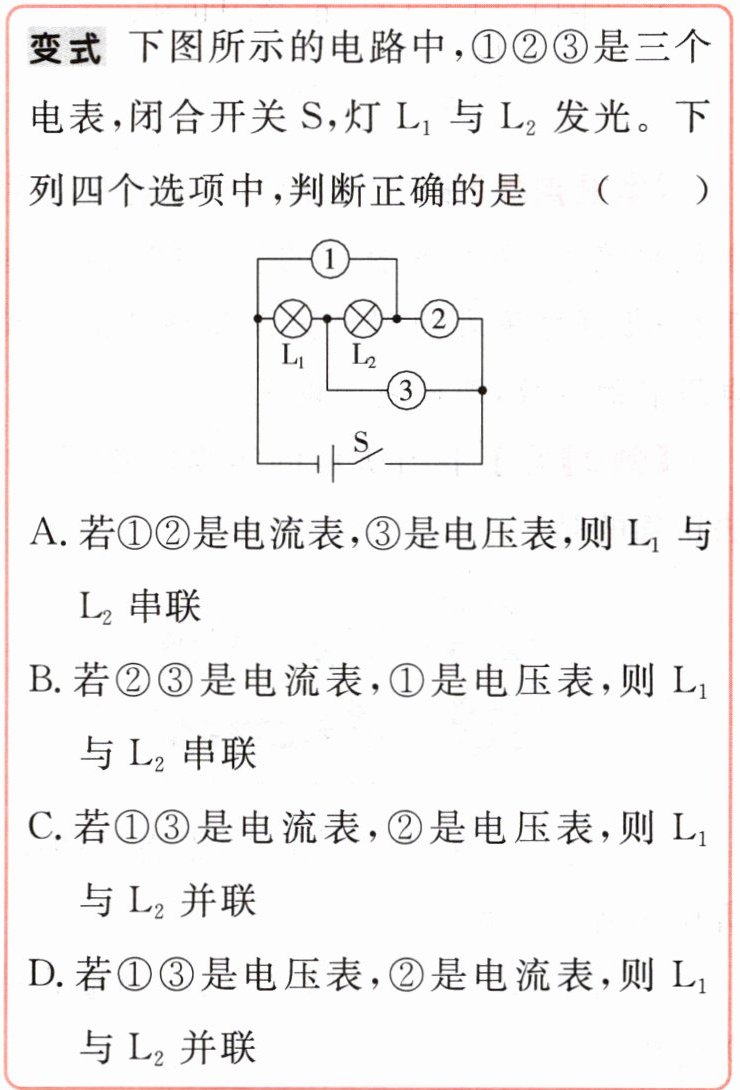

变式 下图所示的电路中,①②③是三个电表,闭合开关S,灯$\mathrm{L}_1$与$\mathrm{L}_2$发光。下列四个选项中,判断正确的是(
C



A.若①②是电流表,③是电压表,则$\mathrm{L}_1$与$\mathrm{L}_2$串联
B.若②③是电流表,①是电压表,则$\mathrm{L}_1$与$\mathrm{L}_2$串联
C.若①③是电流表,②是电压表,则$\mathrm{L}_1$与$\mathrm{L}_2$并联
D.若①③是电压表,②是电流表,则$\mathrm{L}_1$与$\mathrm{L}_2$并联

答案

2. 电压表 电流表
变式 C 【解析】若①②是电流表,③是电压表,则闭合开关后,电源短路,故A错误。若②③是电流表,①是电压表,则闭合开关后,L₂会被短路,故B错误。若①③是电流表,②是电压表,闭合开关后,此时电流的路径有两条,L₁与L₂并联,故C正确。若①③是电压表,②是电流表,则闭合开关后,电流的路径只有一条,L₁与L₂串联,故D错误。

解析

【分析】
要解决这道题,需明确电流表和电压表的特性:电流表相当于导线,需串联在电路中;电压表相当于开路,需并联在被测用电器两端。第一题需判断甲、乙表类型使两灯都发光,变式题需分析各选项中电表连接对电路的影响,判断串并联关系。
【解析】
第一题
要使$\mathrm{L}_1$、$\mathrm{L}_2$都发光,需保证电路无短路,且两灯都有电流通过:
若甲表为电流表,会直接并联在$\mathrm{L}_1$两端,造成$\mathrm{L}_1$短路,因此甲表应为电压表(并联在$\mathrm{L}_1$两端,测其电压);
若乙表为电压表,会串联在电路中,导致电路开路,因此乙表应为电流表(串联在支路中,测支路电流)。
变式题
逐个分析选项:
选项A:若①②是电流表,③是电压表,闭合开关后,电流直接经①②电流表回到电源负极,造成电源短路,两灯都不发光,错误;
选项B:若②③是电流表,①是电压表,闭合开关后,$\mathrm{L}_2$被②电流表短路,只有$\mathrm{L}_1$发光,错误;
选项C:若①③是电流表,②是电压表,闭合开关后,电流分两条路径:一条经①电流表、$\mathrm{L}_1$,另一条经$\mathrm{L}_2$、③电流表,$\mathrm{L}_1$与$\mathrm{L}_2$并联,都发光,正确;
选项D:若①③是电压表,②是电流表,闭合开关后,电流只有一条路径:电源→$\mathrm{L}_1$→②电流表→$\mathrm{L}_2$→电源,$\mathrm{L}_1$与$\mathrm{L}_2$串联,错误。
【答案】
电压表;电流表;C
【知识点】
电流表与电压表的使用;串并联电路的判断;电路短路分析
【点评】
本题核心考查电流表、电压表的连接规则,需结合串并联电路的电流路径分析电表作用,易错点是误判电表类型导致短路,整体是电路基础题,需掌握电表特性即可解题。
【难度系数】
0.5
3. 如右图所示,电源电压为6 V且不变,闭合开关S后,发现两个灯泡均不亮,经仔细检查后发现灯泡$\mathrm{L}_2$的灯丝断了,其他部分均正常。这时若用电压表测a、b两点间的电压,示数为
0
V;测b、c两点间的电压,示数为
6
V。

答案

3.0 6 【解析】灯泡L₂的灯丝断了,其他部分均正常,则灯泡L₁两端没有电压,即a、b两点间的电压为0 V。灯泡L₂两端的电压等于电源电压,即b、c两点间的电压为6 V。

解析

【分析】
首先明确电路为L₁与L₂串联,L₂灯丝断了,电路处于断路状态。判断电压表测量某两点间电压时,需看电压表能否与电源形成通路:若能形成通路,电压表示数等于电源电压;若不能形成通路,示数为0。测量a、b间电压时,电压表无法通过断路的L₂与电源正极连通,故示数为0;测量b、c间电压时,电压表可通过完好的L₁、开关与电源连通,相当于直接接在电源两端,故示数等于电源电压。
【解析】
已知电源电压为6V,L₂灯丝断了,电路断路:
1. 测量a、b两点间电压:电压表接在a、b两点时,因L₂断路,无法与电源正极形成闭合通路,电路中无电流,L₁两端无电压差,因此电压表示数为0V;
2. 测量b、c两点间电压:电压表接在b、c两点时,可通过完好的L₁、开关S与电源连通,此时电压表相当于直接并联在电源两端,因此电压表示数等于电源电压6V。
【答案】
0;6
【知识点】
串联电路电压;电压表使用
【点评】
本题考查断路电路中电压表的示数判断,核心是明确电压表能否与电源连通,属于基础电路分析题,需掌握电压表的工作原理。
【难度系数】
0.5

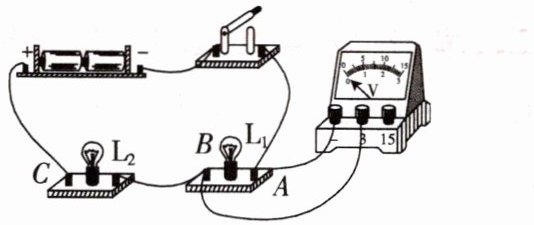

4.如下图所示,闭合开关,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光。
小明先用电压表测出了灯$\mathrm{L}_{1}$两端的电压,
再测灯$\mathrm{L}_{2}$两端的电压时,他只将电压表接
A的一端改接到C,这种接法
不正确

(选填“正确”或“不正确”)。理由是
电压表的正、负接线柱接反了


答案

4. 不正确 电压表的正、负接线柱接反了

解析

【分析】
要判断该接法是否正确,需依据电压表的使用规则:电压表并联在被测电路两端,电流需从电压表正接线柱流入、负接线柱流出。先明确测$\mathrm{L}_{1}$时的接线情况,再分析改接后测$\mathrm{L}_{2}$时的接线是否符合规则。
【解析】
测$\mathrm{L}_{1}$两端电压时,电压表的正接线柱接A端,负接线柱接$\mathrm{L}_{1}$的另一端,符合接线规则。当将接A的一端改接到C点测$\mathrm{L}_{2}$两端电压时,电压表的正接线柱接到了C点,负接线柱接到了$\mathrm{L}_{2}$的另一端,此时电流会从电压表的负接线柱流入、正接线柱流出,违反了电压表的接线规则,因此该接法不正确。
【答案】
不正确;电压表的正、负接线柱接反了
【知识点】
电压表的使用
【点评】
本题考查电压表的正确使用,核心是掌握电压表正负接线柱的接线要求,避免接反导致指针反向偏转,损坏电表,属于基础应用类题目。
【难度系数】
0.3
