例1 如图所示，一支固定好的激光笔向空水槽底部固定点O射出一束激光。向水槽内加水使水面上升至A点的过程中，水槽底部光斑将（）


A.始终在原地不动
B.一直向右移
C.一直向左移
D.先向左移，再向右移，最后静止

C

【分析】
要判断水槽底部光斑的移动方向，需结合光的折射规律分析：初始时水槽无水，激光沿直线传播，光斑落在O点；当向水槽加水时，光从空气斜射入水中会发生折射，根据光的折射规律，光从空气斜射入水或其他介质时，折射角小于入射角，折射光线向法线（垂直水面）偏折，此时光线与水面的交点（入射点）位于O点左侧，折射光线到达水槽底部的位置在O点左侧，因此光斑向左移动；随着水面不断上升，入射点位置变化，折射光线始终向法线偏折，光斑持续向左移动，直到水面上升至A点后，光斑静止，故整个过程中光斑一直向左移。
【解析】
1. 初始状态：水槽内无水，激光沿直线传播，光斑固定在O点。
2. 加水过程的折射分析：当水面上升时，光从空气斜射入水中，发生折射现象，根据光的折射规律，折射角小于入射角，折射光线向垂直于水面的法线方向偏折，此时激光与水面的入射点在O点的左侧，折射光线到达水槽底部的位置在O点左侧，因此光斑向左移动。
3. 水面上升至A点的过程中，随着水面高度增加，入射点逐渐向O点上方移动，但折射光线始终保持向法线偏折，光斑持续向左移动，直至水面到达A点后，光斑不再移动。综上，水槽底部光斑一直向左移。
【答案】
C
【知识点】
光的折射规律
【点评】
本题结合实际场景考查光的折射规律的应用，核心是理解光从空气斜射入水中时折射光线的偏折方向，需结合水面变化分析入射点与光斑的位置关系，属于中等难度的光学基础题，能较好考查学生对折射规律的掌握情况。
【难度系数】
0.5

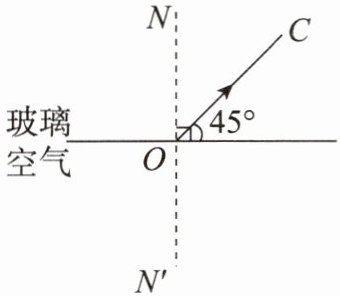

例2（德阳中考）光从玻璃斜射入空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

【方法规律】
空气中的角大
无论光是由空气斜射入其他介质还是由其他介质斜射入空气，都是空气中的角大。

如图所示。

【分析】
要解决本题，需结合光的反射定律和折射规律作图：光从玻璃斜射入空气时，会同时发生反射和折射；反射光线与入射光线关于法线对称，反射角等于入射角；折射光线在空气中，折射角大于入射角（即空气中的角更大）。已知反射光线为OC，需先确定法线，再根据反射定律画入射光线，最后根据折射规律画折射光线。
【解析】
1. 确定法线：图中虚线NN'为玻璃与空气交界面的法线。
2. 画入射光线AO：根据光的反射定律，反射角等于入射角，反射光线OC与法线夹角为45°，因此入射光线AO在玻璃侧，与法线夹角也为45°，方向指向入射点O。
3. 画折射光线OB：根据光的折射规律，光从玻璃斜射入空气时，折射角大于入射角，因此折射光线OB在空气侧，远离法线，与法线的夹角大于45°，方向离开入射点O。
【答案】

【知识点】
光的反射定律、光的折射规律
【点评】
本题考查光的反射与折射的作图，核心是利用“空气中的角大”的规律，结合反射定律的对称关系完成作图，需准确区分入射、反射、折射光线的位置。
【难度系数】
0.6

学习任务二 生活中的折射现象
|情境探究|

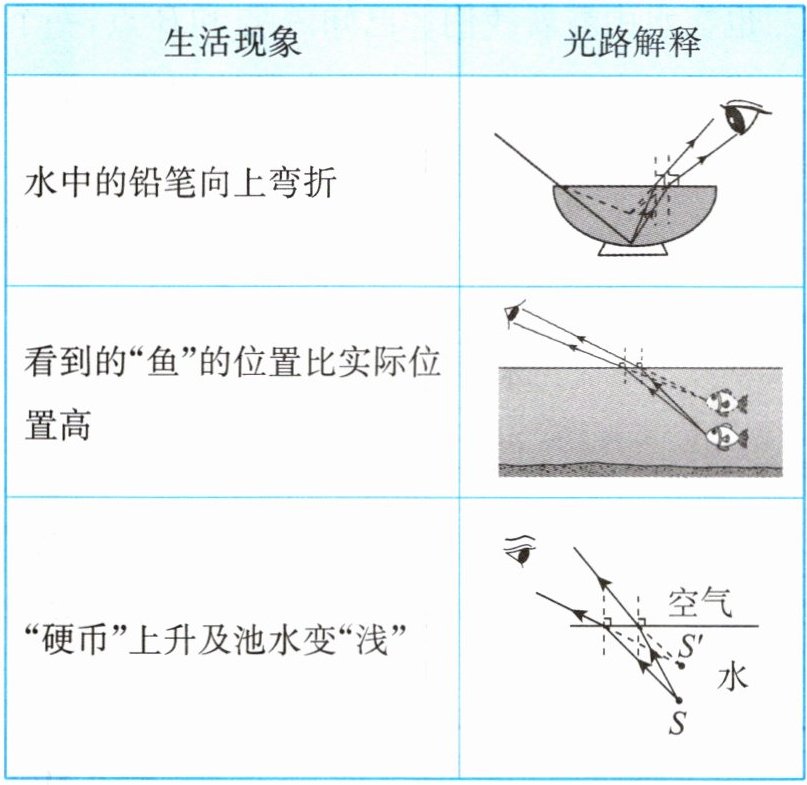

一根铅笔插入水中，铅笔看起来向（选填“上”或“下”）弯折了。在水池边看水中的鱼，你会发现，看到的鱼比实际位置（选填“高”或“低”）。你能画光路图解释这种现象吗？
探究归纳

注意:光的折射现象中眼睛看到的物体的像是虚像。
[拓展]

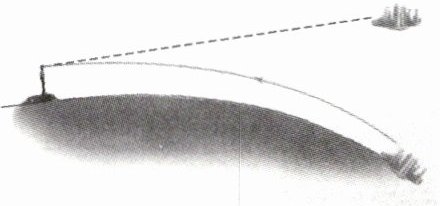

海市蜃楼
不同高度的空气疏密不同。远方景物发出或反射的光本来不能到达我们的眼中,但有一些射向空中的光,由于不同高度空气的疏密不同而发生弯曲,逐渐弯向地面,进入观察者眼中,观察者逆着光望去,就看见了远处的景物,如图所示。

上 高

【分析】
要解决这两个问题，需结合光的折射规律思考：当光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角；人眼判断物体位置时，默认光沿直线传播，逆着折射光线看到的是虚像，虚像位置比实际物体偏高。对应现象：铅笔水下部分的光经水面折射后，人眼逆着折射光线会看到向上偏移的虚像，故铅笔看起来向上弯折；水中鱼的光折射后，人眼看到的虚像在实际鱼的上方，故看到的鱼位置偏高。
【解析】
1. 铅笔插入水中的原理：铅笔水下部分反射的光线从水斜射入空气，折射角大于入射角，折射光线向水面偏折；人眼逆着折射光线沿直线判断，会看到水下部分铅笔的虚像，位置高于实际位置，因此铅笔看起来向上弯折。
2. 水中看鱼的原理：水中的鱼反射的光线从水斜射入空气，折射角大于入射角，折射光线远离法线；人眼逆着折射光线形成的虚像，位置在实际鱼的上方，因此看到的鱼比实际位置高。
【答案】
上；高
【知识点】
光的折射现象；虚像的形成
【点评】
本题结合生活实例考查光的折射规律的应用，核心是理解光从水斜射入空气时的折射特点，以及人眼判断物体位置的原理，属于基础应用类题目，联系实际易理解。
【难度系数】
0.5

例3（烟台中考）中华文化博大精深，有些古诗词中蕴含着丰富的物理知识。下列诗句中的情境能用光的折射原理解释的是（）

A.起舞弄清影
B.潭清疑水浅
C.风吹草低见牛羊
D.楼台倒影入池塘

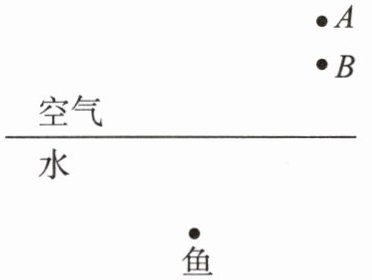

例4 我们站在桥上看水中的风景，桥下的鱼也在水中看着我们。已知A点和B点，一个代表真实的我们，一个代表我们的像。请完成鱼在水中看我们的光路图。

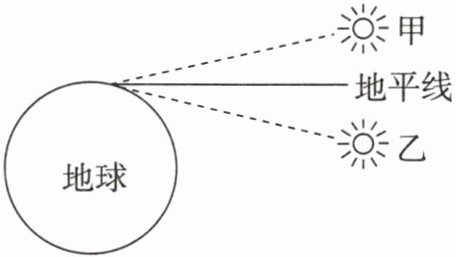

例5 地球的自转让我们每天都能看到“日出”和“日落”现象，我们看到的“日出”并非太阳的实际位置，而是光经过不均匀大气时发生所成的太阳的像，如图所示，太阳实际在图中（选填“甲”或“乙”）位置。假如地球表面不存在大气层，则“日出”的时间相比现在会（选填“提前”或“推迟”）。

例3 B
例4 如图所示。
例5 折射 乙 推迟

【分析】
例3需判断各选项对应的光现象，回忆光的直线传播、反射、折射的特点，逐一分析选项得出答案；例4中鱼在水中看岸上的人，光线从空气斜射入水中发生折射，折射光线进入鱼眼，鱼逆着折射光线看到虚像，据此绘制光路图；例5中日出时大气不均匀，光发生折射形成虚像，实际太阳位置和无大气层时的日出时间变化，需结合光的折射规律分析。
【解析】
例3：A选项“起舞弄清影”的影子是光沿直线传播形成的；B选项“潭清疑水浅”是光从水斜射入空气时发生折射，折射光线远离法线，人眼逆着折射光线看到潭底的虚像，属于光的折射；C选项“风吹草低见牛羊”是光沿直线传播；D选项“楼台倒影”是平面镜成像，属于光的反射。故答案为B。
例4：鱼在水中看岸上的人，光线由空气斜射入水中，折射角小于入射角，折射光线向法线偏折进入鱼眼，鱼逆着折射光线看到比实际位置高的虚像（图中A点）。光路图绘制：连接B点与水面交点，再连接交点与鱼，箭头指向鱼，反向延长线过A点，如图所示（img id=1）。
例5：地球大气层不均匀，光在不均匀介质中传播时发生折射，我们看到的“日出”是太阳的虚像，实际太阳在图中乙位置；若没有大气层，光沿直线传播，需等太阳实际升到地平线以上才能被看到，故“日出”时间推迟。
【答案】
例3 B；例4 如图所示（img id=1）；例5 折射、乙、推迟
【知识点】
光的折射现象、光的直线传播、光的反射
【点评】
本题结合古诗词、生活场景和自然现象考查光学知识，涵盖光现象判断、光路图绘制和折射应用，综合性较强，需掌握不同光现象的本质。
【难度系数】
0.5
