一、光的反射作图

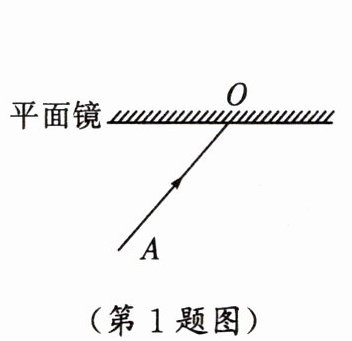

1. 如图所示，AO是射向平面镜的一条入射光线，请根据反射定律作出反射光线OB。
（第1题图）
（第2题图）
（第3题图）
1. 如图所示，AO是射向平面镜的一条入射光线，请根据反射定律作出反射光线OB。
（第1题图）
（第2题图）（第3题图）答案

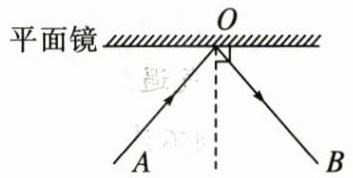

1.

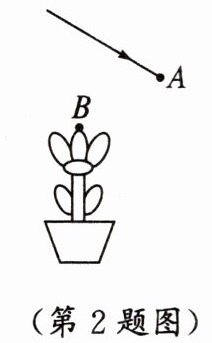

2.如图所示，小明想要在A点放置一块平面镜，让此时的太阳光反射到盆中花上的B点。请在图中把光路补充完整，并画出平面镜。
答案
2.

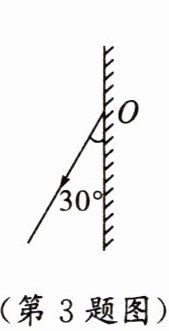

3.如图所示，画出入射光线并标出入射角的大小。
答案
3.
二、平面镜成像作图

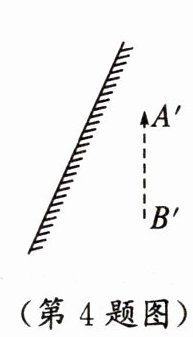

4. 请根据平面镜成像的特点,作出像$A'B'$对应的物体AB。

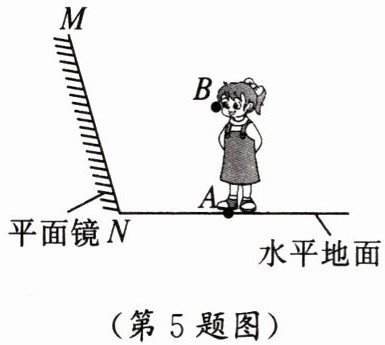

5. 如图所示,女孩到鞋店去买鞋,她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
（第4题图）
（第5题图）
4. 请根据平面镜成像的特点,作出像$A'B'$对应的物体AB。
5. 如图所示,女孩到鞋店去买鞋,她站在镜子MN前看自己穿着新鞋的效果。画出女孩眼睛B点看到新鞋A点在平面镜中所成像的光路图。
（第4题图）
（第5题图）
答案
4.
5.
三、光的折射作图
6. 如图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线。
（第6题图）
（第7题图）
6. 如图所示，试画出光通过三棱镜时两次折射的大致光路，并画出相应的法线。
（第6题图）
（第7题图）
答案
6.
7. 如图所示，小羽家墙角有一鱼缸，盛了一部分水，小羽用激光笔从A点射向水面，在缸底C点和墙上B点照出两个光斑，请帮小羽完成激光笔射出的光形成光斑的光路图。
答案
7.
