11. 在探究“凸透镜成像规律”的实验中：

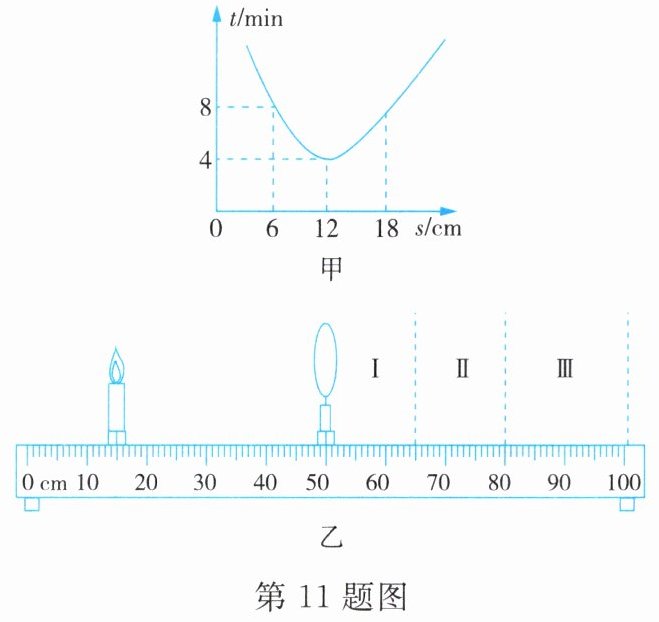

(1)利用太阳光，可测出凸透镜与白纸的间距$s$与对应的白纸被烤焦的时间$t$，绘出如图甲所示的图像，可判断该凸透镜的焦距$f$为 cm。

(2)如果实验中固定好凸透镜和蜡烛后，发现无论如何移动光屏，光屏上只有一个与凸透镜大小几乎相同的光斑，其原因可能是。
(3)如图乙所示，把一块焦距为15 cm的凸透镜固定在50 cm刻度线位置，蜡烛固定在15 cm刻度线的位置时，光屏应在（选填“Ⅰ”“Ⅱ”或“Ⅲ”）区域内移动，才能在光屏上得到清晰的倒立实像。

解：
(1) 太阳光经凸透镜会聚在焦点处时，焦点位置温度最高，烤焦白纸的时间最短。由图甲可知，烤焦时间最短对应的凸透镜与白纸间距为12 cm，即该凸透镜的焦距f=12 cm。
答案：12
(2) 当蜡烛位于凸透镜的焦点处时，烛焰发出的光经凸透镜折射后变为平行光，无论如何移动光屏，光屏上都只会呈现一个与凸透镜大小几乎相同的光斑。
答案：蜡烛到凸透镜的距离等于焦距（或蜡烛位于凸透镜的焦点处）
(3) 凸透镜固定在50 cm刻度线位置，蜡烛固定在15 cm刻度线位置，物距u=50 cm - 15 cm = 35 cm，已知凸透镜焦距f=15 cm，此时u＞2f，根据凸透镜成像规律，像距满足f＜v＜2f，即15 cm ＜ v ＜ 30 cm，对应光屏的刻度范围为65 cm ~ 80 cm，属于图中的Ⅱ区域。
答案：Ⅱ

12. 小科在“制作凸透镜”的项目化实践中，更加深刻地理解了凸透镜的相关知识。
(1)制作凸透镜:用剪刀在塑料矿泉水瓶的凸起部位剪取一样大小的两块塑料片,凸起部位朝外,中间装满水,用热熔胶封闭连接处。然后测焦距,方法为。

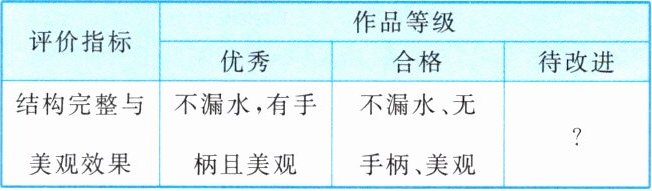

(2)评估检测:“制作凸透镜”的评价量规表如表所示,其中“?”处可填:。
| 评价指标 | 作品等级 | | |
| --- | --- | --- | --- |
| | 优秀 | 合格 | 待改进 |
| 结构完整与美观效果 | 不漏水,有柄且美观 | 不漏水、无手柄、美观 | ? |

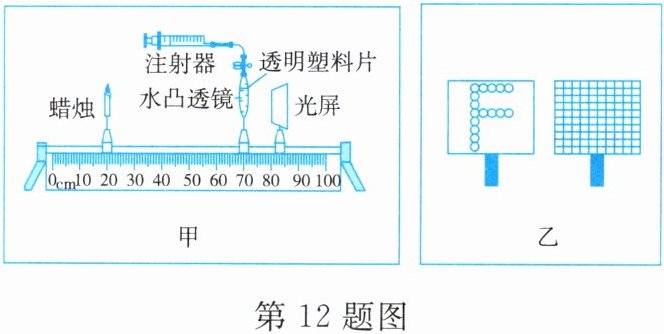

(3)小科测出此凸透镜的焦距为$f=10\ \mathrm{cm}$,在研究凸透镜成像的规律时,有一组实验是将蜡烛、水凸透镜和光屏固定在如图甲所示的位置,此时成(填像的特点)。

(4)将蜡烛换成“F”形的LED灯,在光屏上贴上方格纸,如图乙所示。请写出改进后的一个优点:。

解：
(1) 将水凸透镜正对太阳光，在透镜另一侧放置白纸，来回移动白纸直到白纸上出现最小最亮的光斑，用刻度尺测量出光斑到水凸透镜中心的距离，即为该水凸透镜的焦距
(2) 漏水、无手柄且不美观（合理即可）
(3) 倒立、缩小的实像
(4) 便于比较像与物的大小关系（或成像更稳定，可直观判断像的上下、左右是否均倒立等，合理即可）
