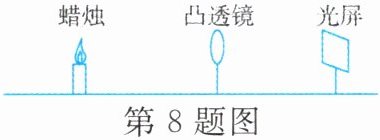

8. 小金用蜡烛、凸透镜和光屏做“探究凸透镜成像规律”的实验，装置如图所示。

(1)实验过程中，当蜡烛距凸透镜18 cm时，移动光屏至某一位置，能在光屏上得到一个等大清晰的像，则该凸透镜的焦距是 cm。
(2)实验过程中，不小心将一小片不透明的物质粘在凸透镜上，则光屏上的（填字母）。
A.像是完整的，像的大小不变
B.像是完整的，像的大小变小
C.像是不完整的，像中间有一个黑点
D.像是不完整的，像中间有不透明物质的像
(3)小金多次实验后发现，当光屏上呈现烛焰清晰的像时，将蜡烛和光屏的位置对调，仍能在光屏上得到一个清晰的像，出现这种现象的原因是。

解：
(1) 凸透镜成倒立、等大的清晰实像时，物距等于2倍焦距，即u=2f=18 cm，解得f=9 cm。
(2) A
(3) 光的折射现象中光路是可逆的。

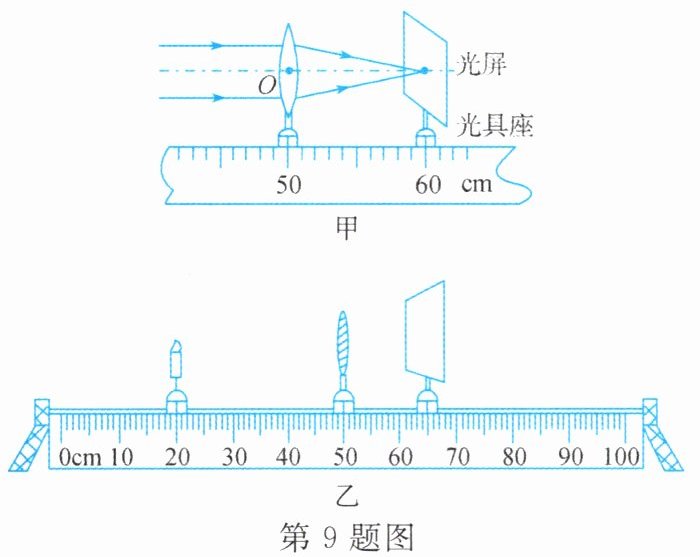

9.在做“探究凸透镜成像的规律”的实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点，如图甲所示。

(1)由图甲可知$f=$cm，当把蜡烛放在图乙位置时，移动光屏，在光屏上能成、缩小的实像。
(2)凸透镜的位置固定不动，当蜡烛向右（靠近透镜）移动一段距离后，要在光屏上再次成清晰的像，需将光屏向（选填“左”或“右”）移动。

(1) $\boldsymbol{10}$；$\boldsymbol{倒立}$ (2) $\boldsymbol{右}$

解：
(1) 平行于主光轴的光线经凸透镜后会聚在焦点，焦点到凸透镜光心的距离为焦距。由图甲可知，凸透镜对应50.0cm刻度，光屏上的会聚点对应60.0cm刻度，因此$f=60.0\mathrm{cm}-50.0\mathrm{cm}=10\mathrm{cm}$。
图乙中蜡烛对应20.0cm刻度，物距$u=50.0\mathrm{cm}-20.0\mathrm{cm}=30\mathrm{cm}$，满足$u＞2f$，此时移动光屏，在光屏上能成倒立、缩小的实像。
(2) 凸透镜成实像时遵循“物近像远像变大”的规律，蜡烛向右靠近透镜，物距减小，像距会相应增大，因此需将光屏向右移动。

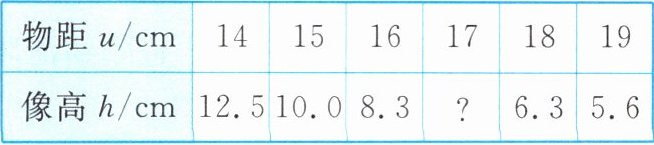

10.小科用一个凸透镜分别观察近处课本上的字和远处黑板上的字，发现看到的字的情况是不同的。由此他提出了探究问题，并利用一个焦距为10 cm的凸透镜、高度为5 cm的发光物体、刻度尺、光屏、光具座等器材，按照正确的实验步骤完成了实验，并将实验中测得的部分数据记录在了表中。

（1）当物距为17 cm时，像高可能为（填字母）。
A.8.4 cm B.7.1 cm C.6.2 cm
（2）该实验中光屏上成（选填“放大”或“缩小”）的实像，你判断的依据是。

解：
(1) B
(2) 放大； 实验中所用发光物体高度为5 cm，表格中所有测得的像高均大于5 cm（或凸透镜焦距为10 cm，实验中的物距都在一倍焦距和二倍焦距之间，此时凸透镜成放大的实像）。
