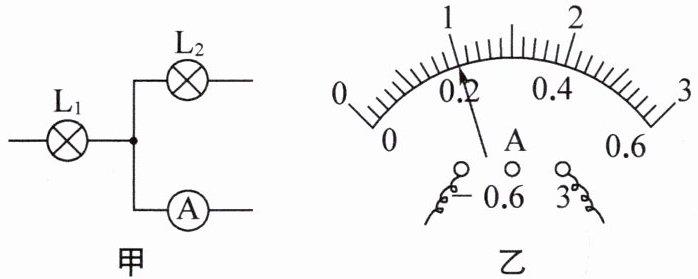

7. 如图甲所示是电路图中的一部分,已知流经灯泡 $\mathrm{L}_{1}$ 的电流为 0.6 A,流经灯泡 $\mathrm{L}_{2}$的电流为 0.4 A,电流表的示数如图乙所示,则下列判断正确的是 （
A.电流表的示数为 0.2 A
B.灯泡 $\mathrm{L}_{1}$ 在干路上
C.灯泡 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 是并联的
D.如果将灯泡 $\mathrm{L}_{1}$ 拧下来,灯泡 $\mathrm{L}_{2}$ 将熄灭
C
）A.电流表的示数为 0.2 A
B.灯泡 $\mathrm{L}_{1}$ 在干路上
C.灯泡 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 是并联的
D.如果将灯泡 $\mathrm{L}_{1}$ 拧下来,灯泡 $\mathrm{L}_{2}$ 将熄灭
答案
7. C 提示:图中电流表选的是0~3 A量程,示数为1 A;流经灯$\mathrm{L}_1$的电流$I_1=0.6\ \mathrm{A}$,流经灯$\mathrm{L}_2$的电流$I_2=0.4\ \mathrm{A}$,故电流表接在干路上,灯$\mathrm{L}_1$和$\mathrm{L}_2$是并联;并联电路中各支路互不影响,将灯$\mathrm{L}_1$拧下来,灯$\mathrm{L}_2$正常工作。
解析
【分析】
解题时首先要先确定电流表的量程并正确读数，再结合已知的两个灯泡的电流数值关系反推电路结构：第一步，观察图乙的电流表接线柱，确认量程后读出电流表示数；第二步，对比L1、L2的电流和电流表的示数，发现两灯电流之和刚好等于电流表的示数，由此判断电流表在干路，两个灯泡是并联的两条独立支路；第三步，结合并联电路的特点逐一验证每个选项，排除错误选项得到正确答案。
【解析】
1. 读取电流表示数：图乙中电流表接线柱接的是“-”和“3”，因此选用0~3A量程，该量程分度值为0.1A，指针指向1A刻度位置，电流表示数为1A，因此A选项错误。
2. 分析电路连接：已知流经L₁的电流I₁=0.6A，流经L₂的电流I₂=0.4A，满足I₁+I₂=1A，恰好等于电流表的示数，说明电流表测量的是两个灯泡的总电流，电流表处于干路，L₁和L₂各自为独立支路，两灯是并联关系，因此B选项错误，C选项正确。
3. 验证并联电路特性：并联电路各支路独立工作、互不影响，将L₁拧下后，L₂所在支路仍然保持通路，L₂可以正常发光，因此D选项错误。
综上，正确选项为C。
【答案】C
【知识点】
电流表读数，并联电路电流规律，并联电路特点
【点评】
本题的易错点是容易误将电流表按0~0.6A量程读数，错得0.2A进而错误判断电路结构；题目没有给出完整电路图，需要通过电流数值的关系反推电路连接方式，考察了学生的逆向电路分析能力，整体难度适中。
【难度系数】
0.6
解题时首先要先确定电流表的量程并正确读数，再结合已知的两个灯泡的电流数值关系反推电路结构：第一步，观察图乙的电流表接线柱，确认量程后读出电流表示数；第二步，对比L1、L2的电流和电流表的示数，发现两灯电流之和刚好等于电流表的示数，由此判断电流表在干路，两个灯泡是并联的两条独立支路；第三步，结合并联电路的特点逐一验证每个选项，排除错误选项得到正确答案。
【解析】
1. 读取电流表示数：图乙中电流表接线柱接的是“-”和“3”，因此选用0~3A量程，该量程分度值为0.1A，指针指向1A刻度位置，电流表示数为1A，因此A选项错误。
2. 分析电路连接：已知流经L₁的电流I₁=0.6A，流经L₂的电流I₂=0.4A，满足I₁+I₂=1A，恰好等于电流表的示数，说明电流表测量的是两个灯泡的总电流，电流表处于干路，L₁和L₂各自为独立支路，两灯是并联关系，因此B选项错误，C选项正确。
3. 验证并联电路特性：并联电路各支路独立工作、互不影响，将L₁拧下后，L₂所在支路仍然保持通路，L₂可以正常发光，因此D选项错误。
综上，正确选项为C。
【答案】C
【知识点】
电流表读数，并联电路电流规律，并联电路特点
【点评】
本题的易错点是容易误将电流表按0~0.6A量程读数，错得0.2A进而错误判断电路结构；题目没有给出完整电路图，需要通过电流数值的关系反推电路连接方式，考察了学生的逆向电路分析能力，整体难度适中。
【难度系数】
0.6

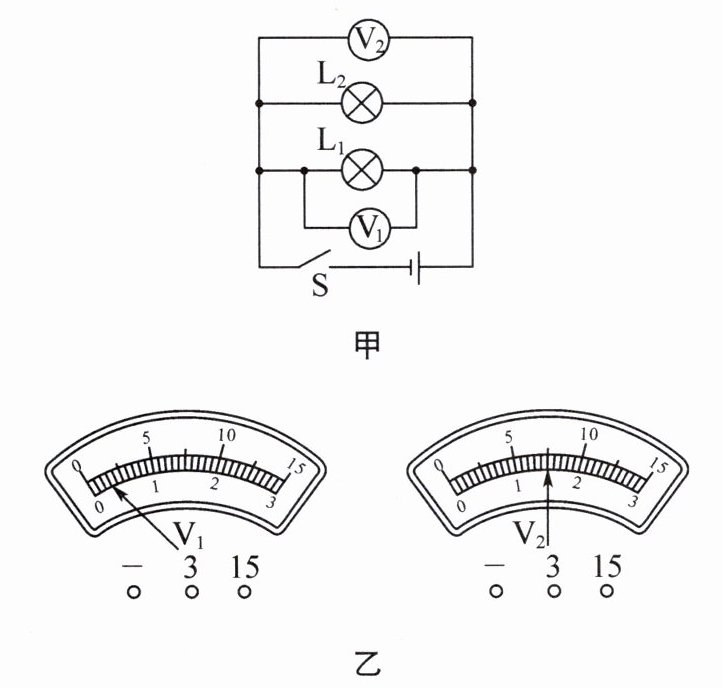

8. 如图甲所示的电路中,开关闭合后,电压表的指针位置如图乙所示,下列说法正确的是 （
A.电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$的读数一定不同
B.电压表$\mathrm{V}_{1}$用的是$0∼3\ \mathrm{V}$量程,电压表$\mathrm{V}_{2}$用的是$0∼15\ \mathrm{V}$量程
C.电压表$\mathrm{V}_{1}$用的是$0∼15\ \mathrm{V}$量程,电压表$\mathrm{V}_{2}$用的是$0∼3\ \mathrm{V}$量程
D.电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$用的都是$0∼3\ \mathrm{V}$量程
C
）A.电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$的读数一定不同
B.电压表$\mathrm{V}_{1}$用的是$0∼3\ \mathrm{V}$量程,电压表$\mathrm{V}_{2}$用的是$0∼15\ \mathrm{V}$量程
C.电压表$\mathrm{V}_{1}$用的是$0∼15\ \mathrm{V}$量程,电压表$\mathrm{V}_{2}$用的是$0∼3\ \mathrm{V}$量程
D.电压表$\mathrm{V}_{1}$、$\mathrm{V}_{2}$用的都是$0∼3\ \mathrm{V}$量程
答案
8. C 提示:图中两灯泡并联,$\mathrm{V}_1$表测$\mathrm{L}_1$两端的电压,$\mathrm{V}_2$表测$\mathrm{L}_2$两端的电压,故$\mathrm{V}_1$表、$\mathrm{V}_2$表的读数相同。$\mathrm{V}_1$表选的是0~15 V的量程,$\mathrm{V}_2$表选的是0~3 V的量程,读数都为1.5 V。
解析
【分析】
首先第一步先分析电路连接方式，确定两个电压表的测量对象：图中L1、L2是并联关系，V1测L1两端电压，V2测L2两端电压，根据并联电路电压规律，两个电压表的示数必然相等。接下来观察两个电压表的指针偏转情况，发现V1的指针偏转角度远小于V2的指针偏转角度，在示数相等的前提下，指针偏角越小，说明该电压表选用的量程越大，指针偏角越大说明选用的量程越小，据此就可以判断两个电压表的量程，再逐一核对选项即可得到正确答案。
【解析】
1. 电路分析：由图甲可知，灯泡L1与L2并联，电压表V1测量L1两端的电压，电压表V2测量L2两端的电压。根据并联电路的电压特点，并联电路中各支路两端电压相等，因此V1和V2的测量值是相等的。
2. 量程判断：观察图乙的指针位置，V1指针偏转角度很小，V2指针偏转角度更大。由于两电压表示数相等，偏转角度小的电压表对应大量程，偏转角度大的对应小量程：
若V1选用0~15V量程，分度值为0.5V，指针对应示数为1.5V；
若V2选用0~3V量程，分度值为0.1V，指针对应示数也为1.5V，二者示数相等，完全符合并联电路的电压规律。
3. 选项逐一验证：
A选项：并联电路两电压表示数相等，并非一定不同，A错误；
B选项：若V1用0~3V量程、V2用0~15V量程，读数分别为0.3V、7.5V，示数不相等，不符合电路规律，B错误；
C选项：V1用0~15V量程，V2用0~3V量程，示数均为1.5V，符合电路规律，C正确；
D选项：若两表都用0~3V量程，读数分别为0.3V、1.5V，示数不相等，不符合电路规律，D错误。
【答案】C
【知识点】并联电路电压规律，电压表读数
【点评】本题的易错点是容易误将并联电路判断为串联，错认为两个电压表示数不同，解题核心是先明确并联电路电压相等的特点，再结合指针偏转角度的差异反推电压表的所选量程，避免被不同的指针位置误导。
【难度系数】0.6
首先第一步先分析电路连接方式，确定两个电压表的测量对象：图中L1、L2是并联关系，V1测L1两端电压，V2测L2两端电压，根据并联电路电压规律，两个电压表的示数必然相等。接下来观察两个电压表的指针偏转情况，发现V1的指针偏转角度远小于V2的指针偏转角度，在示数相等的前提下，指针偏角越小，说明该电压表选用的量程越大，指针偏角越大说明选用的量程越小，据此就可以判断两个电压表的量程，再逐一核对选项即可得到正确答案。
【解析】
1. 电路分析：由图甲可知，灯泡L1与L2并联，电压表V1测量L1两端的电压，电压表V2测量L2两端的电压。根据并联电路的电压特点，并联电路中各支路两端电压相等，因此V1和V2的测量值是相等的。
2. 量程判断：观察图乙的指针位置，V1指针偏转角度很小，V2指针偏转角度更大。由于两电压表示数相等，偏转角度小的电压表对应大量程，偏转角度大的对应小量程：
若V1选用0~15V量程，分度值为0.5V，指针对应示数为1.5V；
若V2选用0~3V量程，分度值为0.1V，指针对应示数也为1.5V，二者示数相等，完全符合并联电路的电压规律。
3. 选项逐一验证：
A选项：并联电路两电压表示数相等，并非一定不同，A错误；
B选项：若V1用0~3V量程、V2用0~15V量程，读数分别为0.3V、7.5V，示数不相等，不符合电路规律，B错误；
C选项：V1用0~15V量程，V2用0~3V量程，示数均为1.5V，符合电路规律，C正确；
D选项：若两表都用0~3V量程，读数分别为0.3V、1.5V，示数不相等，不符合电路规律，D错误。
【答案】C
【知识点】并联电路电压规律，电压表读数
【点评】本题的易错点是容易误将并联电路判断为串联，错认为两个电压表示数不同，解题核心是先明确并联电路电压相等的特点，再结合指针偏转角度的差异反推电压表的所选量程，避免被不同的指针位置误导。
【难度系数】0.6
9. 如图所示,当只闭合开关$\mathrm{S}_{2}$时,通过灯$\mathrm{L}_{2}$的电流$I_{2}$是$0.2\ \mathrm{A}$,通过灯$\mathrm{L}_{1}$的电流$I_{1}$是
0.2
$\mathrm{A}$;当开关$\mathrm{S}_{2}$断开,$\mathrm{S}_{1}$和$\mathrm{S}_{3}$闭合时,电流表$\mathrm{A}_{1}$的示数为$0.1\ \mathrm{A}$,电流表$\mathrm{A}_{2}$的示数为$0.3\ \mathrm{A}$,通过开关$\mathrm{S}_{1}$的电流是0.4
$\mathrm{A}$。答案
9. 0.2 0.4 提示:只闭合开关$\mathrm{S}_2$时,两灯串联,通过两灯的电流相等,$I_1=I_2=0.2\ \mathrm{A}$;开关$\mathrm{S}_2$断开,$\mathrm{S}_1$和$\mathrm{S}_3$闭合时,两灯并联,通过干路开关$\mathrm{S}_1$的电流$I=I_1+I_2=0.1\ \mathrm{A}+0.3\ \mathrm{A}=0.4\ \mathrm{A}$。
解析
【分析】
我们分两种开关状态逐步分析：第一步先判断只闭合S₂时的电路连接，电流从电源正极出发依次经过S₂、A₂、L₂、L₁、A₁回到电源负极，此时两灯串联，根据串联电路电流处处相等的特点，就能直接得到L₁的电流等于L₂的电流。第二步判断S₂断开、S₁和S₃闭合时的电路连接，此时两灯两端分别连通形成并联电路，A₁测L₁支路电流，A₂测L₂支路电流，S₁在干路，根据并联电路干路电流等于各支路电流之和的规律，将两支路电流相加就能得到通过S₁的电流。
【解析】
1. 只闭合开关$\mathrm{S}_{2}$时，电流路径为：电源正极$\to \mathrm{S}_{2} \to \mathrm{A}_{2} \to \mathrm{L}_{2} \to \mathrm{L}_{1} \to \mathrm{A}_{1} \to$电源负极，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联。根据串联电路各处电流相等的规律，已知通过$\mathrm{L}_{2}$的电流$I_2=0.2\ \mathrm{A}$，因此通过$\mathrm{L}_{1}$的电流$I_1=I_2=0.2\ \mathrm{A}$。
2. 开关$\mathrm{S}_{2}$断开，$\mathrm{S}_{1}$和$\mathrm{S}_{3}$闭合时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联：电流表$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$支路的电流，示数为$0.1\ \mathrm{A}$；电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流，示数为$0.3\ \mathrm{A}$；开关$\mathrm{S}_{1}$处于干路位置。根据并联电路干路电流等于各支路电流之和的规律，通过$\mathrm{S}_{1}$的电流$I=0.1\ \mathrm{A}+0.3\ \mathrm{A}=0.4\ \mathrm{A}$。
【答案】
$0.2$；$0.4$
【知识点】
串联电路电流规律；并联电路电流规律；串并联电路判断
【点评】
本题属于基础的电路电流计算题型，核心考点是根据开关通断状态准确识别电路连接方式，再对应应用串并联电路的电流规律求解，解题时要注意区分不同状态下电流表的测量对象，避免混淆支路和干路电流。
【难度系数】
0.8
我们分两种开关状态逐步分析：第一步先判断只闭合S₂时的电路连接，电流从电源正极出发依次经过S₂、A₂、L₂、L₁、A₁回到电源负极，此时两灯串联，根据串联电路电流处处相等的特点，就能直接得到L₁的电流等于L₂的电流。第二步判断S₂断开、S₁和S₃闭合时的电路连接，此时两灯两端分别连通形成并联电路，A₁测L₁支路电流，A₂测L₂支路电流，S₁在干路，根据并联电路干路电流等于各支路电流之和的规律，将两支路电流相加就能得到通过S₁的电流。
【解析】
1. 只闭合开关$\mathrm{S}_{2}$时，电流路径为：电源正极$\to \mathrm{S}_{2} \to \mathrm{A}_{2} \to \mathrm{L}_{2} \to \mathrm{L}_{1} \to \mathrm{A}_{1} \to$电源负极，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联。根据串联电路各处电流相等的规律，已知通过$\mathrm{L}_{2}$的电流$I_2=0.2\ \mathrm{A}$，因此通过$\mathrm{L}_{1}$的电流$I_1=I_2=0.2\ \mathrm{A}$。
2. 开关$\mathrm{S}_{2}$断开，$\mathrm{S}_{1}$和$\mathrm{S}_{3}$闭合时，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联：电流表$\mathrm{A}_{1}$测量$\mathrm{L}_{1}$支路的电流，示数为$0.1\ \mathrm{A}$；电流表$\mathrm{A}_{2}$测量$\mathrm{L}_{2}$支路的电流，示数为$0.3\ \mathrm{A}$；开关$\mathrm{S}_{1}$处于干路位置。根据并联电路干路电流等于各支路电流之和的规律，通过$\mathrm{S}_{1}$的电流$I=0.1\ \mathrm{A}+0.3\ \mathrm{A}=0.4\ \mathrm{A}$。
【答案】
$0.2$；$0.4$
【知识点】
串联电路电流规律；并联电路电流规律；串并联电路判断
【点评】
本题属于基础的电路电流计算题型，核心考点是根据开关通断状态准确识别电路连接方式，再对应应用串并联电路的电流规律求解，解题时要注意区分不同状态下电流表的测量对象，避免混淆支路和干路电流。
【难度系数】
0.8
