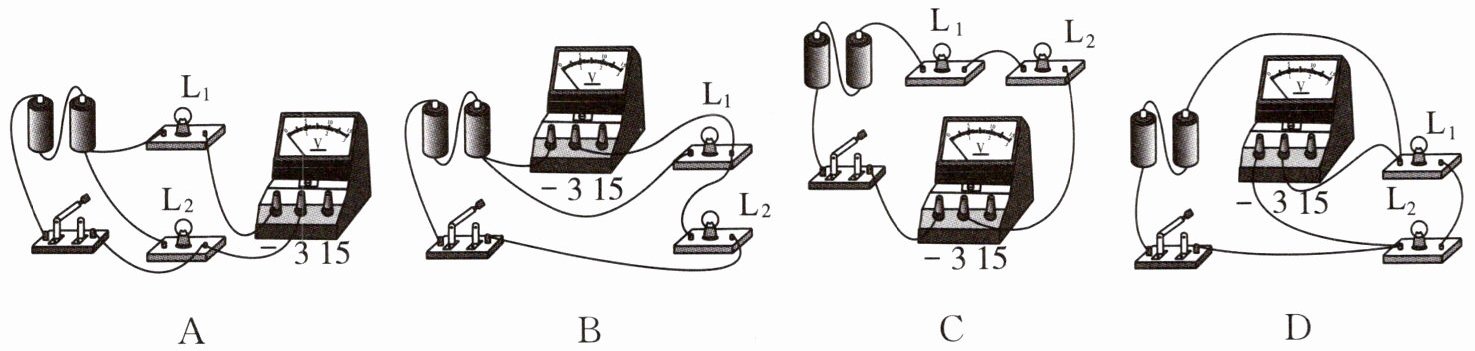

3. 下图是四个用电压表测量灯$\mathrm{L}_1$两端电压的实物连接图，正确的是(
A
C
D
B
)A
C
D
答案
3.B
解析
【分析】要判断测量$\mathrm{L}_1$两端电压的电压表连接是否正确，需依据电压表的使用规则：电压表应并联在被测用电器两端，且电流需从电压表的正接线柱流入、负接线柱流出。接下来逐一分析四个选项的连接情况，判断是否符合规则。
【解析】根据电压表的使用规则分析各选项：
1. 选项A：电压表的正负接线柱接反，且电压表未并联在$\mathrm{L}_1$两端，无法测量$\mathrm{L}_1$的电压，错误；
2. 选项B：电压表并联在$\mathrm{L}_1$两端，电流从电压表的正接线柱（“3”接线柱）流入、负接线柱（“-”接线柱）流出，符合电压表的使用规则，能正确测量$\mathrm{L}_1$两端电压，正确；
3. 选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不是$\mathrm{L}_1$的电压，错误；
4. 选项D：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端的电压，错误。
【答案】B
【知识点】电压表的使用
【点评】本题考查电压表的正确连接方法，需牢记电压表并联在被测用电器两端、正负接线柱接法正确的要点，属于基础电学实验题，难度适中。
【难度系数】0.5
【解析】根据电压表的使用规则分析各选项：
1. 选项A：电压表的正负接线柱接反，且电压表未并联在$\mathrm{L}_1$两端，无法测量$\mathrm{L}_1$的电压，错误；
2. 选项B：电压表并联在$\mathrm{L}_1$两端，电流从电压表的正接线柱（“3”接线柱）流入、负接线柱（“-”接线柱）流出，符合电压表的使用规则，能正确测量$\mathrm{L}_1$两端电压，正确；
3. 选项C：电压表并联在$\mathrm{L}_2$两端，测量的是$\mathrm{L}_2$的电压，不是$\mathrm{L}_1$的电压，错误；
4. 选项D：电压表并联在电源两端，测量的是电源电压，不是$\mathrm{L}_1$两端的电压，错误。
【答案】B
【知识点】电压表的使用
【点评】本题考查电压表的正确连接方法，需牢记电压表并联在被测用电器两端、正负接线柱接法正确的要点，属于基础电学实验题，难度适中。
【难度系数】0.5

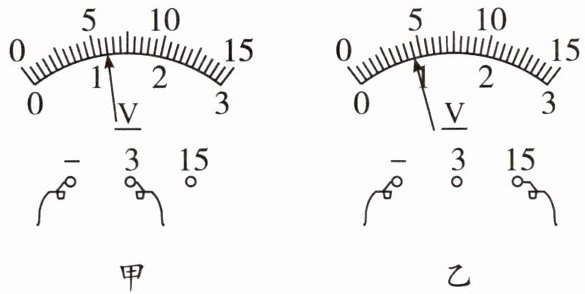

4.如图所示，甲电压表的示数是
1.2
V，合$1.2×10^3$
mV；乙电压表的示数是4.5
V，合$4.5×10^{-3}$
kV。用电压表测量时，如果不能估计电压的大小，那么可以选用较大
（选填“大”或“小”）的测量范围进行快速试触。答案
4.1.2 $1.2×10^3$ 4.5 $4.5×10^{-3}$ 大
解析
【分析】
要解决本题，需掌握电压表的读数方法：先根据接线柱确定量程，再由量程明确分度值，结合指针位置读取示数；同时要熟悉电压单位的换算进率（1V=1000mV，1V=10⁻³kV），以及电压表试触的规则：无法估计电压大小时，选大量程试触。具体步骤为：判断甲、乙电压表的量程→计算分度值并读数→单位换算→明确试触的量程选择。
【解析】
1. 甲电压表：接线柱接“-”和“3”，量程为0~3V，该量程分度值是0.1V，指针对应示数为1.2V；单位换算：1V=1000mV，故1.2V=1.2×10³mV。
2. 乙电压表：接线柱接“-”和“15”，量程为0~15V，该量程分度值是0.5V，指针对应示数为4.5V；单位换算：1V=10⁻³kV，故4.5V=4.5×10⁻³kV。
3. 电压表使用：若不能估计电压大小，需选用较大量程快速试触，防止损坏电表。
【答案】
1.2；1.2×10³；4.5；4.5×10⁻³；大
【知识点】
电压表读数；电压单位换算；电压表使用
【点评】
本题考查电压表的基础使用知识，涵盖量程判断、读数、单位换算及试触规则，属于电学入门基础题，需熟练掌握相关操作要点。
【难度系数】
0.3
要解决本题，需掌握电压表的读数方法：先根据接线柱确定量程，再由量程明确分度值，结合指针位置读取示数；同时要熟悉电压单位的换算进率（1V=1000mV，1V=10⁻³kV），以及电压表试触的规则：无法估计电压大小时，选大量程试触。具体步骤为：判断甲、乙电压表的量程→计算分度值并读数→单位换算→明确试触的量程选择。
【解析】
1. 甲电压表：接线柱接“-”和“3”，量程为0~3V，该量程分度值是0.1V，指针对应示数为1.2V；单位换算：1V=1000mV，故1.2V=1.2×10³mV。
2. 乙电压表：接线柱接“-”和“15”，量程为0~15V，该量程分度值是0.5V，指针对应示数为4.5V；单位换算：1V=10⁻³kV，故4.5V=4.5×10⁻³kV。
3. 电压表使用：若不能估计电压大小，需选用较大量程快速试触，防止损坏电表。
【答案】
1.2；1.2×10³；4.5；4.5×10⁻³；大
【知识点】
电压表读数；电压单位换算；电压表使用
【点评】
本题考查电压表的基础使用知识，涵盖量程判断、读数、单位换算及试触规则，属于电学入门基础题，需熟练掌握相关操作要点。
【难度系数】
0.3
5. 如图所示的电路中，闭合开关S后，电压表测量的是(
A.$\mathrm{L}_1$两端的电压
B.$\mathrm{L}_2$两端的电压
C.电源电压
D.$\mathrm{L}_2$和电源电压
B
)A.$\mathrm{L}_1$两端的电压
B.$\mathrm{L}_2$两端的电压
C.电源电压
D.$\mathrm{L}_2$和电源电压
答案
5.B
解析
【分析】判断电压表测量的电压对象，需依据电压表的使用规则：电压表并联在被测电路两端，即电压表的两个接线柱需与被测元件的两端通过导线相连（导线电阻可忽略）。闭合开关后，先明确电路结构：L₁和L₂串联，电流从电源正极流出，依次经过L₂、开关S、L₁，回到电源负极。再看电压表的接线：电压表的左端接在L₁的左端（开关左端），右端接在电源正极（L₂的左端），由于开关闭合后相当于导线，电压表的两个接线柱实际对应L₂的两端，因此电压表测量的是L₂两端的电压。
【解析】闭合开关S后，电路中L₁与L₂串联。要确定电压表测量的对象，需看电压表并联的电路部分：电压表的两个接线柱，一端连接L₂的左端，另一端通过闭合的开关连接到L₂的右端，因此电压表并联在L₂两端，测量的是L₂两端的电压，对应选项B。
【答案】B
【知识点】电压表的使用、串联电路
【点评】本题是初中物理电路分析的基础题，核心考查电压表测量对象的判断方法，只要掌握“电压表并联在被测电路两端”的规则，结合串联电路的连接分析，即可快速得出答案，难度较低。
【难度系数】0.6
【解析】闭合开关S后，电路中L₁与L₂串联。要确定电压表测量的对象，需看电压表并联的电路部分：电压表的两个接线柱，一端连接L₂的左端，另一端通过闭合的开关连接到L₂的右端，因此电压表并联在L₂两端，测量的是L₂两端的电压，对应选项B。
【答案】B
【知识点】电压表的使用、串联电路
【点评】本题是初中物理电路分析的基础题，核心考查电压表测量对象的判断方法，只要掌握“电压表并联在被测电路两端”的规则，结合串联电路的连接分析，即可快速得出答案，难度较低。
【难度系数】0.6

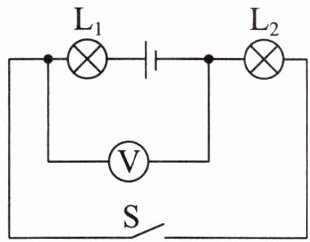

6.（多选）如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，则故障的原因可能是（
A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
AD
）A.灯泡$\mathrm{L}_1$短路
B.灯泡$\mathrm{L}_2$短路
C.灯泡$\mathrm{L}_1$断路
D.灯泡$\mathrm{L}_2$断路
答案
6.AD
解析
【分析】
首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压。题目限定仅一个元件故障，电压表无示数，需逐一分析各选项故障对电压表示数的影响：
1. 若$\mathrm{L}_1$短路：电压表被短路，两端电压为0，无示数，符合条件；
2. 若$\mathrm{L}_2$短路：电路仍为通路，电压表测电源电压，有示数，不符合；
3. 若$\mathrm{L}_1$断路：电压表串联在电路中，相当于测电源电压，有示数，不符合；
4. 若$\mathrm{L}_2$断路：电路整体断开，电压表两端无法连通电源，无示数，符合条件。
综上，故障可能为$\mathrm{L}_1$短路或$\mathrm{L}_2$断路。
【解析】
该电路是$\mathrm{L}_1$与$\mathrm{L}_2$的串联电路，电压表测$\mathrm{L}_1$两端电压，仅一个元件故障，电压表无示数：
选项A：$\mathrm{L}_1$短路时，电压表并联在短路的$\mathrm{L}_1$两端，电压为0，无示数，符合要求；
选项B：$\mathrm{L}_2$短路时，电路保持通路，电压表测量电源电压，有示数，不符合；
选项C：$\mathrm{L}_1$断路时，电压表串联在电路中，分得电源电压，有示数，不符合；
选项D：$\mathrm{L}_2$断路时，电路断开，电压表无法与电源形成通路，无示数，符合要求。
因此故障原因可能是$\mathrm{L}_1$短路或$\mathrm{L}_2$断路，对应选项AD。
【答案】
AD
【知识点】
串联电路故障、电压表使用
【点评】
本题考查串联电路的故障分析，核心是结合电压表的工作原理，判断断路、短路故障对电压表示数的影响，需明确电压表在不同故障下的示数变化，是电路故障分析的典型题型。
【难度系数】
0.5
首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}$并联在$\mathrm{L}_1$两端，测量$\mathrm{L}_1$的电压。题目限定仅一个元件故障，电压表无示数，需逐一分析各选项故障对电压表示数的影响：
1. 若$\mathrm{L}_1$短路：电压表被短路，两端电压为0，无示数，符合条件；
2. 若$\mathrm{L}_2$短路：电路仍为通路，电压表测电源电压，有示数，不符合；
3. 若$\mathrm{L}_1$断路：电压表串联在电路中，相当于测电源电压，有示数，不符合；
4. 若$\mathrm{L}_2$断路：电路整体断开，电压表两端无法连通电源，无示数，符合条件。
综上，故障可能为$\mathrm{L}_1$短路或$\mathrm{L}_2$断路。
【解析】
该电路是$\mathrm{L}_1$与$\mathrm{L}_2$的串联电路，电压表测$\mathrm{L}_1$两端电压，仅一个元件故障，电压表无示数：
选项A：$\mathrm{L}_1$短路时，电压表并联在短路的$\mathrm{L}_1$两端，电压为0，无示数，符合要求；
选项B：$\mathrm{L}_2$短路时，电路保持通路，电压表测量电源电压，有示数，不符合；
选项C：$\mathrm{L}_1$断路时，电压表串联在电路中，分得电源电压，有示数，不符合；
选项D：$\mathrm{L}_2$断路时，电路断开，电压表无法与电源形成通路，无示数，符合要求。
因此故障原因可能是$\mathrm{L}_1$短路或$\mathrm{L}_2$断路，对应选项AD。
【答案】
AD
【知识点】
串联电路故障、电压表使用
【点评】
本题考查串联电路的故障分析，核心是结合电压表的工作原理，判断断路、短路故障对电压表示数的影响，需明确电压表在不同故障下的示数变化，是电路故障分析的典型题型。
【难度系数】
0.5
