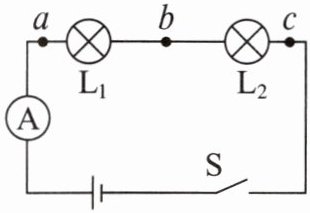

7.如图所示，闭合开关S，发现灯L₁、L₂均不亮，电流表示数为0，说明电路存在
断路
故障，又用电压表进行检测，发现b、c间的电压为0，a、b和a、c间的电压均为3 V，则电路的故障是灯L₁断路
。答案
7.断路 灯L₁断路
解析
【分析】
闭合开关后灯均不亮、电流表示数为0，说明电路是断路故障（串联电路中若为短路，电路仍为通路，电流不为0，用电器至少有一个会工作）。结合电压表检测结果分析：电压表有示数时，说明电压表两端能连通到电源正负极；无示数则说明无法连通到电源正负极。a、c间电压等于电源电压，说明a接电源正极、c接电源负极；b、c间电压为0，说明b无法连通到电源正极；a、b间电压等于电源电压，说明a接正极、b接负极，因此断路位置在a、b之间。
【解析】
1. 闭合开关，灯均不亮、电流为0，符合串联电路断路故障的特征，故初步判断电路为断路故障。
2. 用电压表检测：
a、c间电压为3V，说明电源正常，且a与电源正极连通、c与电源负极连通；
b、c间电压为0，说明b无法连通到电源正极；
a、b间电压为3V，说明a连通电源正极、b连通电源负极，因此断路发生在a、b之间，即灯L₁断路。
【答案】断路；灯L₁断路
【知识点】电路故障分析、串联电路特点、电压表的使用
【点评】本题考查串联电路断路故障的判断，需结合电压表的示数特点分析断路位置，是电路故障分析的基础题型，关键是明确电压表有示数时其两端到电源正负极通路。
【难度系数】0.5
闭合开关后灯均不亮、电流表示数为0，说明电路是断路故障（串联电路中若为短路，电路仍为通路，电流不为0，用电器至少有一个会工作）。结合电压表检测结果分析：电压表有示数时，说明电压表两端能连通到电源正负极；无示数则说明无法连通到电源正负极。a、c间电压等于电源电压，说明a接电源正极、c接电源负极；b、c间电压为0，说明b无法连通到电源正极；a、b间电压等于电源电压，说明a接正极、b接负极，因此断路位置在a、b之间。
【解析】
1. 闭合开关，灯均不亮、电流为0，符合串联电路断路故障的特征，故初步判断电路为断路故障。
2. 用电压表检测：
a、c间电压为3V，说明电源正常，且a与电源正极连通、c与电源负极连通；
b、c间电压为0，说明b无法连通到电源正极；
a、b间电压为3V，说明a连通电源正极、b连通电源负极，因此断路发生在a、b之间，即灯L₁断路。
【答案】断路；灯L₁断路
【知识点】电路故障分析、串联电路特点、电压表的使用
【点评】本题考查串联电路断路故障的判断，需结合电压表的示数特点分析断路位置，是电路故障分析的基础题型，关键是明确电压表有示数时其两端到电源正负极通路。
【难度系数】0.5

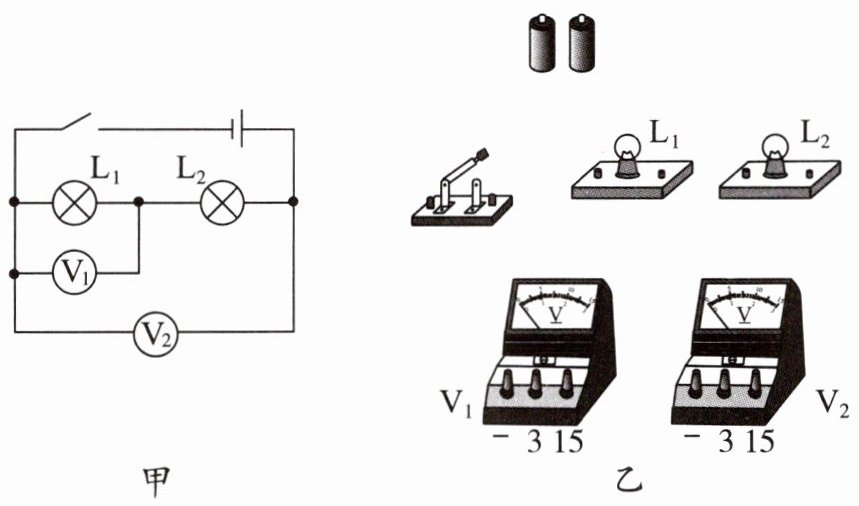

8. 按图甲所示的电路图，将图乙中的实物用笔画线表示导线连接起来，要求导线不交叉。（开关闭合后，图甲中V₁的示数是1.8 V，V₂的示数是3 V。）
答案
8.如图所示
解析
【分析】
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，开关控制整个电路；电压表V₁测L₁两端电压，V₂测电源总电压。连接时，先按电流路径串联电源、开关、L₁、L₂，再将两电压表按测量对象并联对应位置，注意电压表量程和正负接线柱，导线不交叉。
【解析】
1. 连接串联主电路：从电源正极出发，依次连接开关、灯泡L₁、灯泡L₂，最后回到电源负极，确保导线无交叉；
2. 连接V₁：将V₁并联在L₁两端，因V₁示数1.8V，选0~3V量程，电流从正接线柱流入、负接线柱流出；
3. 连接V₂：将V₂并联在电源两端，因V₂示数3V，选0~3V量程，正接线柱接电源正极侧，负接线柱接电源负极侧，完成连接。
【答案】
如图所示
【知识点】
串联电路、电压表使用、实物电路连接
【点评】
本题考查根据电路图连接实物电路，核心是明确电路连接方式和电压表的测量对象，连接时需注意电压表量程、正负接线柱接法及导线不交叉的要求，是电路基础操作题。
【难度系数】
0.5
要连接实物电路，需先分析图甲的电路结构：L₁与L₂串联，开关控制整个电路；电压表V₁测L₁两端电压，V₂测电源总电压。连接时，先按电流路径串联电源、开关、L₁、L₂，再将两电压表按测量对象并联对应位置，注意电压表量程和正负接线柱，导线不交叉。
【解析】
1. 连接串联主电路：从电源正极出发，依次连接开关、灯泡L₁、灯泡L₂，最后回到电源负极，确保导线无交叉；
2. 连接V₁：将V₁并联在L₁两端，因V₁示数1.8V，选0~3V量程，电流从正接线柱流入、负接线柱流出；
3. 连接V₂：将V₂并联在电源两端，因V₂示数3V，选0~3V量程，正接线柱接电源正极侧，负接线柱接电源负极侧，完成连接。
【答案】
如图所示
【知识点】
串联电路、电压表使用、实物电路连接
【点评】
本题考查根据电路图连接实物电路，核心是明确电路连接方式和电压表的测量对象，连接时需注意电压表量程、正负接线柱接法及导线不交叉的要求，是电路基础操作题。
【难度系数】
0.5

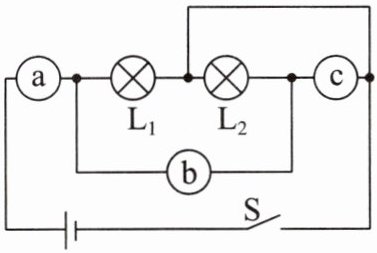

9. 如图所示，$\mathrm{L}_1$和$\mathrm{L}_2$两个灯泡并联，a、b、c三个电表（可能是电流表或电压表）的示数依次为1.5、1.0、2.0（单位为V或A），则灯泡$\mathrm{L}_1$两端的电压为
2.0
V，通过灯泡$\mathrm{L}_1$的电流为0.5
A。答案
9.2.0 0.5
解析
【分析】要解决此题，需先判断a、b、c三个电表的类型：电流表串联在电路中，电压表并联在电路中。由于$\mathrm{L}_1$和$\mathrm{L}_2$并联，结合电路结构可知：a串联在干路，是电流表，测干路总电流；b与$\mathrm{L}_2$串联，是电流表，测$\mathrm{L}_2$支路的电流；c并联在电源两端，是电压表，测电源电压。再根据并联电路的电压和电流规律计算即可。
【解析】1. 判断电表类型：a为电流表，测干路电流$I=1.5\mathrm{A}$；b为电流表，测$\mathrm{L}_2$的电流$I_2=1.0\mathrm{A}$；c为电压表，测电源电压$U=2.0\mathrm{V}$。
2. 并联电路中，各支路两端电压相等，等于电源电压，因此$\mathrm{L}_1$两端电压$U_1=U=2.0\mathrm{V}$。
3. 并联电路中，干路电流等于各支路电流之和，所以通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.5\mathrm{A} -1.0\mathrm{A}=0.5\mathrm{A}$。
【答案】2.0；0.5
【知识点】并联电路电压规律、并联电路电流规律、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压特点，关键是正确判断各电表的测量对象，属于基础电路题，需掌握电流表和电压表的使用规则。
【难度系数】0.6
【解析】1. 判断电表类型：a为电流表，测干路电流$I=1.5\mathrm{A}$；b为电流表，测$\mathrm{L}_2$的电流$I_2=1.0\mathrm{A}$；c为电压表，测电源电压$U=2.0\mathrm{V}$。
2. 并联电路中，各支路两端电压相等，等于电源电压，因此$\mathrm{L}_1$两端电压$U_1=U=2.0\mathrm{V}$。
3. 并联电路中，干路电流等于各支路电流之和，所以通过$\mathrm{L}_1$的电流$I_1=I - I_2=1.5\mathrm{A} -1.0\mathrm{A}=0.5\mathrm{A}$。
【答案】2.0；0.5
【知识点】并联电路电压规律、并联电路电流规律、电流表与电压表的使用
【点评】本题考查并联电路的电流、电压特点，关键是正确判断各电表的测量对象，属于基础电路题，需掌握电流表和电压表的使用规则。
【难度系数】0.6
