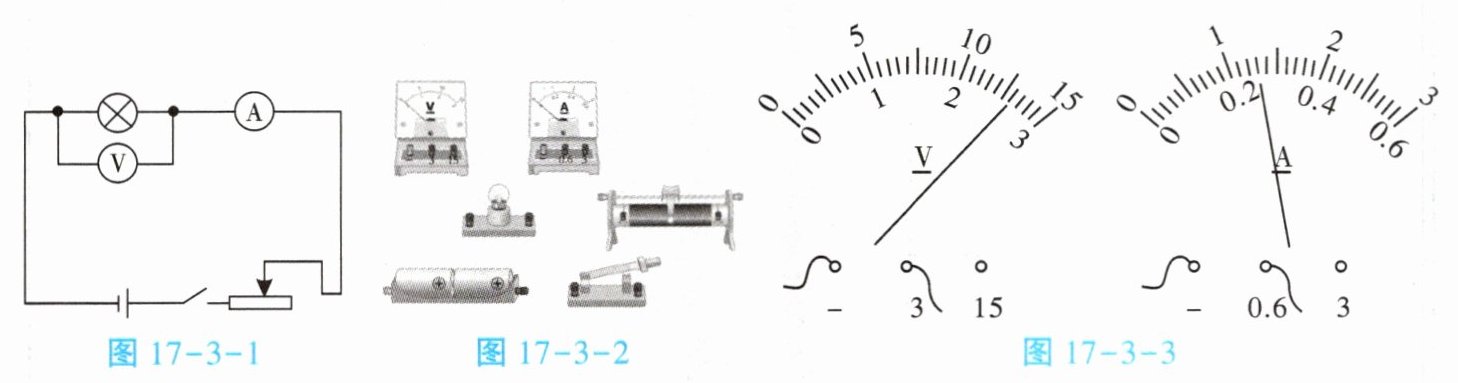

1. 小华在做“测量小灯泡的电阻”实验时，设计了如图17-3-1所示的电路图。
（1）请按照小华设计的电路图，用笔画线代替导线连接图17-3-2所示的实物。

（2）连接电路时开关应（选填“闭合”或“断开”），闭合开关前，滑动变阻器的滑片应调到（选填“阻值最大”或“阻值最小”）的位置。

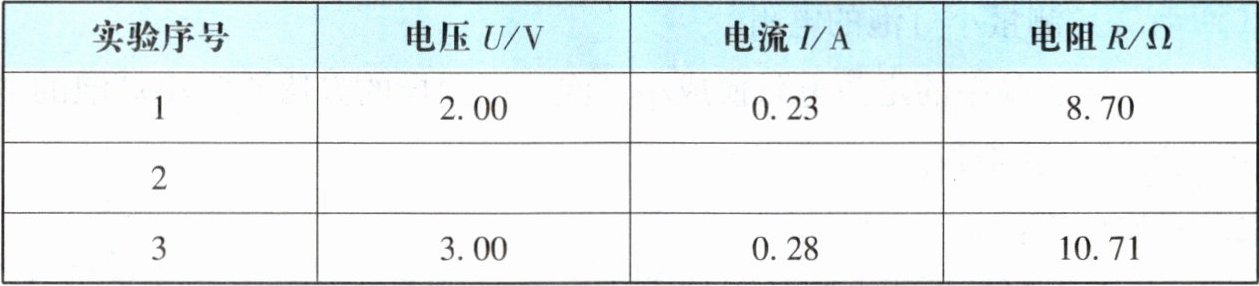

（3）下表是小华按正确的操作测得的数据。第2次实验时，电压表和电流表的示数如图17-3-3所示。则第2次实验时，小灯泡两端的电压为V，通过小灯泡的电流为A，此时小灯泡的电阻为Ω。

（4）根据上表小华记录的实验数据，归纳小灯泡电阻变化的规律：。

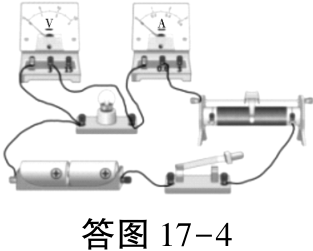

1. (1) 如答图17-4所示。(不唯一)
1. (2) 断开 阻值最大
1. (3) 2.60 0.26 10.00
1. (4) 电压越大、电流越大，小灯泡电阻越大(注：请同学们查找导致小灯泡电阻变化的真正原因。)
