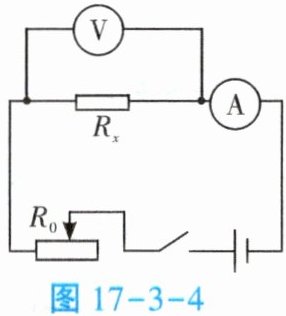

2. 图17-3-4是测量定值电阻阻值大小的电路图。
（1）该实验的原理是。（填公式）
（2）若滑动变阻器的铭牌上标有“15 Ω 1.0 A”字样，“15 Ω”表示的是。
（3）连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，电流表均无示数，但电压表示数接近电源电压，这可能是由于。

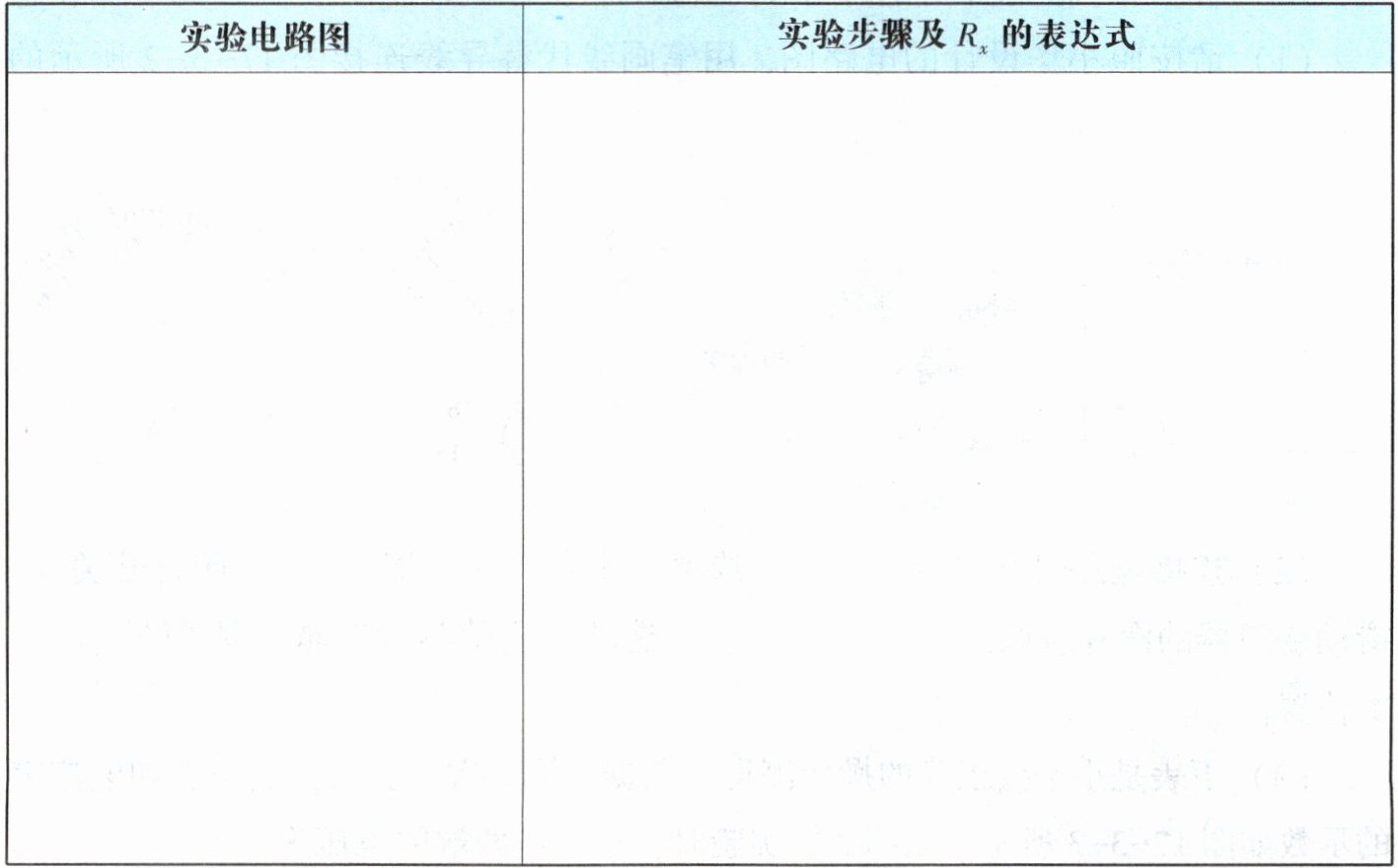

（4）若实验中电流表无法使用，但电压表和其他器材完好，请利用现有器材设计实验电路，并将实验步骤和$ R_x $的表达式填在下面的表格内。

2. (1) $R=\dfrac{U}{I}$
2. (2) 滑动变阻器的阻值调节范围是0~15 Ω
2. (3) 电阻$R_x$断路
2. (4) 实验电路图：定值滑动变阻器$R_0$和待测电阻$R_x$串联，电压表可切换并联在$R_0$或$R_x$两端，开关S控制整个电路
实验步骤及$R_x$的表达式：
①按电路图连接电路，将滑动变阻器调到阻值最大处，闭合开关，此时滑动变阻器接入电路的阻值为15 Ω；
②将电压表与滑动变阻器$R_0$并联，测出$R_0$两端的电压$U_0$；
③再将电压表与$R_x$并联，测出$R_x$两端的电压$U_x$。
$R_x = 15\ \Omega×\dfrac{U_x}{U_0}(或 R_x =\dfrac{U_x}{U_0}R_0)$
（方法多种，合理即可）
