6. 如图16-41所示,电源电压保持12 V不变,$R_1 = 30 Ω$,变阻器$R_2$的阻值变化范围是0～20 Ω。开关$S$闭合,变阻器滑片$P由a端滑至b$端过程中,电压表示数的变化范围为()。

A.7.2～0 V
B.4.8～0 V
C.4.8～7.2 V
D.4.8～12 V

B

当滑片在a端时，$R_2=20\Omega$，电路总电阻$R=R_1+R_2=30\Omega+20\Omega=50\Omega$，电流$I=\frac{U}{R}=\frac{12\mathrm{V}}{50\Omega}=0.24\mathrm{A}$，电压表示数$U_2=IR_2=0.24\mathrm{A}×20\Omega=4.8\mathrm{V}$。
当滑片在b端时，$R_2=0\Omega$，电压表示数$U_2'=0\mathrm{V}$。
电压表示数变化范围为4.8～0 V。
B

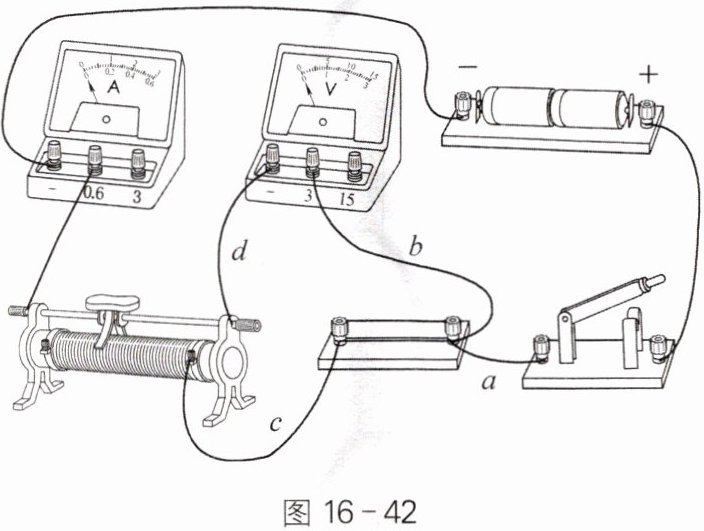

7. 用伏安法测电阻的实验中,某同学连接了如图16-42所示的电路(电路元件完好,接线柱接线牢固)。

(1) 在未检查电路连接是否正确的情况下,闭合开关,调节滑动变阻器的滑片,电流表的示数将,电压表的示数将。(均选填“发生变化”或“保持不变”)
(2) 检查电路,发现有一处连接错误,请指出连接错误的导线是。

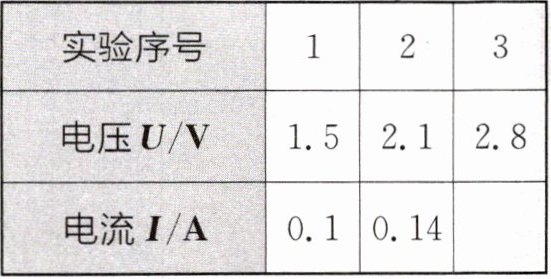

(3) 纠正错误后,闭合开关,测得几组数据如下表。
| 实验序号 | 1 | 2 | 3 |
| 电压$U/V$ | 1.5 | 2.1 | 2.8 |
| 电流$I/A$ | 0.1 | 0.14 | |


第三次测量时电流表示数如图16-43所示,则电流表示数为A。待测电阻值为Ω。

(1)发生变化　保持不变　
(2)d　
(3)0.18　15.2
