10. 如图所示，薄凸透镜与薄凹透镜恰好共用同一个主光轴和同一个焦点 $ F $，一条入射光线射向薄凹透镜的右侧焦点 $ F $。请在图中作出这条入射光线经过薄凹透镜和薄凸透镜折射的光路图。
答案
10.
11. 已知图中的凹透镜和凸透镜的焦距相同，根据两种透镜对光线的作用，画出已知光线的入射光线和折射光线。
答案
11.

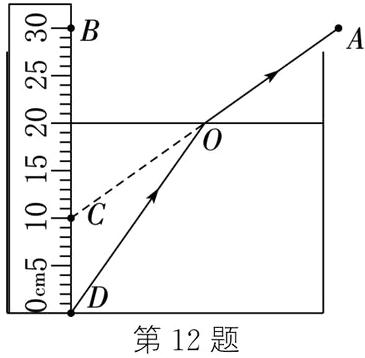

12. (2023·潍坊)为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。从 $ A $ 处向水中看去，看到刻度尺上 $ B $ 点在水中所成的像位于 $ C $ 点，同时看到水中 $ D $ 点的像也位于 $ C $ 点。请据此：(1) 用实线画出水面位置。(2) 完成看到 $ D $ 点的光路图。
答案
12.

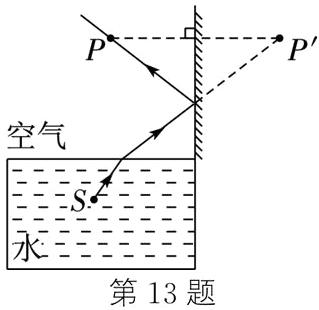

13. (2024·潍坊)如图所示，水槽内装满水，槽内有一点光源 $ S $，紧贴右侧槽壁竖直固定一平面镜。$ S $ 发出的一条光线经水面折射，又经平面镜反射后过 $ P $ 点。
(1) 画出 $ P $ 点在平面镜中所成的像 $ P' $。
(2) 将 $ S $ 点到 $ P $ 点的光路图补充完整。
(1) 画出 $ P $ 点在平面镜中所成的像 $ P' $。
(2) 将 $ S $ 点到 $ P $ 点的光路图补充完整。
答案
13.
14. 平静水面的上方有一只小鸟，水中有条小鱼，水面一侧 $ C $ 点的人眼恰好看到它们在水中的像重合。以 $ A' $ 点代表小鸟的像，以小鱼眼睛 $ B $ 点代表小鱼的实际位置。请画出小鸟在水面上方的实际位置 $ A $（用实心点表示）以及人眼看到小鱼的光路图。
答案
14.

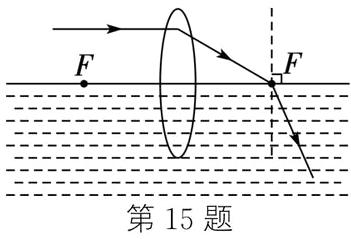

15. 如图所示，请作出凸透镜的入射光线和进入水中的大致的折射光线。
答案
15.
16. 如图所示，凹透镜的主光轴处于水平位置，$ F $ 是其焦点，平面镜与水平方向成 $ 45^{\circ} $，请画出竖直激光束 $ AO $ 经平面镜反射，再经凹透镜折射的光路图。
答案
16.
17. (2024·无锡江阴一模)如图所示，$ S' $ 是点光源 $ S $ 在平面镜中所成的像，$ S $ 发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点 $ F $。要求：
(1) 画出点光源 $ S $。
(2) 补充入射光线。
(3) 画出反射光线经过凸透镜的折射光线。
(1) 画出点光源 $ S $。
(2) 补充入射光线。
(3) 画出反射光线经过凸透镜的折射光线。
答案
17.
