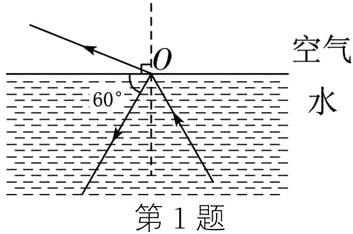

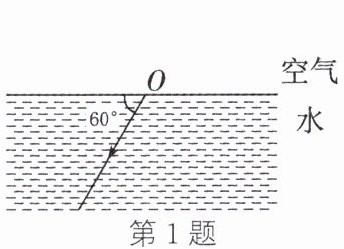

1. 一条光线从水中斜射入空气中时，其反射光线如图所示。请在图中画出入射光线和折射光线的大致位置。
答案
1. 空气 水

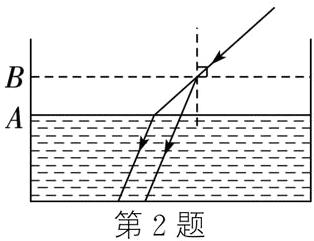

2. 如图是一束光斜射入盛有水的容器中的光路图，保持光束和容器的位置不变，向容器中逐渐加水，水面由 $ A $ 升到 $ B $，请画出此时的折射光线。
答案
2.
3. (2024·广安)如图所示，请作出这束光从三棱镜直角边射入并从斜面射出的折射光线的大致方向。
答案
3.
4. (2024·河南)如图，观光水池中，一束红光沿 $ AO $ 方向从水中射入空气，折射光线为 $ OA' $。若另一束红光沿 $ BO $ 方向从水中射入空气，请大致画出入射光线 $ BO $ 的折射光线，并标出对应的折射角 $ r $。
答案
4.
5. 一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图所示。一条光线从玻璃球冠上表面的 $ M $ 点通过球心 $ O $ 射到球冠的底面 $ N $ 点。虚线 $ PN $ 为底面 $ AB $ 的法线。画出该光线经底面 $ AB $ 反射后从弧形一侧射出的光路图（不考虑二次反射）。
答案
5.

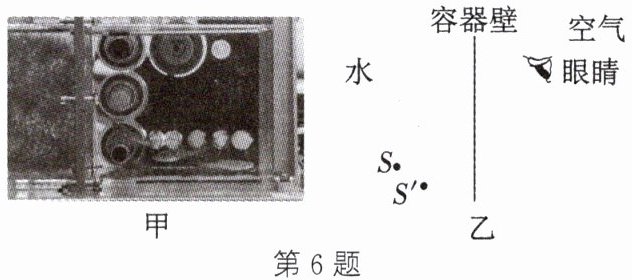

6. (2024·菏泽)2024 年4 月26 日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（$ S $ 表示斑马鱼的实际位置，$ S' $ 表示航天员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。
答案
6.
7. (2024·辽宁)如图，$ O $ 为凸透镜的光心，$ F $ 为凸透镜的焦点，请画出：
(1) 入射光线 $ a $ 经凸透镜的折射光线。
(2) 折射光线 $ b $ 对应的入射光线。
(1) 入射光线 $ a $ 经凸透镜的折射光线。
(2) 折射光线 $ b $ 对应的入射光线。
答案
7.
8. (2024·宜宾)如图所示，根据透镜对光的作用，将图中三条光线补充完整。
答案
8.
9. 如图所示，$ F $ 是凸透镜焦点，请画出光线 $ a $、$ b $ 对应的折射光线和入射光线。
答案
9.
