9. 图7所示的木桶是由长短不齐的木板组装而成的。用该木桶装满水后，木桶底部所受水的压强大小取决于( )

A. 木桶的质量大小
B. 木桶的密度大小
C. 木桶最短的一块木板的长度
D. 木桶最长的一块木板的长度

C

10. 下列实例中，主要利用连通器原理工作的是( )
A. 船闸
B. 抽水机
C. 密度计
D. 吸尘器

A

11. 下列实例中，属于增大压强的是( )
A. 图钉钉帽做得宽大
B. 铁轨下铺枕木
C. 刀刃磨得锋利
D. 螺帽下面垫上垫片

C

12. 小明利用小桌、海绵、砝码等探究影响压力作用效果的因素。
(1)将小桌和砝码分别放在海绵和木板上，如图8甲、乙所示，则图甲中海绵受到的压强p和图乙中木板受到的压强$p'$的大小关系为p________(选填“＞”“＜”或“=”)p'。
(2)实验时，小明将小桌换成砖块，并将砖块沿竖直方向切成大小不同的两块，如图8丙所示，发现它们对海绵的压力作用效果相同，由此他得出结论：压力的作用效果与受力面积无关。小明的分析过程是________(选填“正确”或“错误”)的，理由是________。

【解析】：
(1)根据压强公式$p = \frac{F}{S}$，甲、乙两图中，小桌和砝码的总重力不变，即压力$F$相同，小桌与接触面的受力面积$S$也相同，所以$p = p'$。
(2)探究压力的作用效果与受力面积的关系时，应控制压力大小不变。小明将砖块沿竖直方向切成大小不同的两块，在改变受力面积的同时，压力也发生了变化（因为切去一部分后，砖块重力变小，对海绵的压力变小），所以小明的分析过程是错误的，理由是没有控制压力大小不变。
【答案】：
(1)=
(2)错误；没有控制压力大小不变

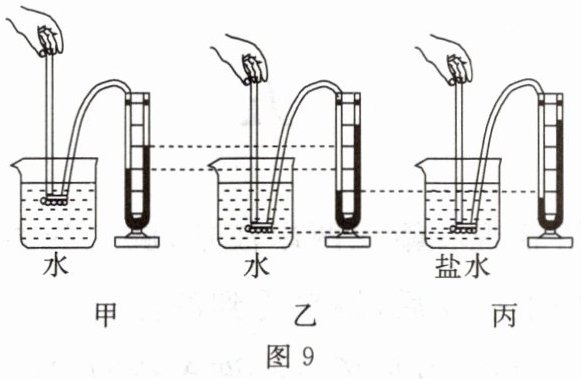

13. 小军游泳时发现，当他从较浅的水域走向较深的水域时，会感到呼吸越来越困难。他认为这是液体对人施加的压力所产生的作用效果。他想到压强可以反映压力的作用效果，如果探究出液体压强与哪些因素有关，就可以弄明白呼吸困难的原因了。于是他和同组同学利用图9所示的器材进行实验。
(1)为了检查装置的气密性，小军用手按压探头上的橡皮膜，同时观察U形管内的液面，如果________(选填“有”或“没有”)明显的高度差变化，说明装置不漏气。
(2)确认装置不漏气后，小军正准备将探头放入液体中时，突然发现U形管内的液面已有高度差，为排除此故障，另外三名同学分别提出了以下三种解决方案，其中最合理的方案是________(填字母)。
A. 拆除软管重新安装
B. 若开口一端液面低，则向管中加入水
C. 若开口一端液面高，则将管中的水倒出一些
(3)对比甲、乙两组实验可知：液体内部压强的大小与________有关。
(4)对比乙、丙两组实验，可得出的结论是________，液体密度越大，压强越大。

【解析】：
(1) 用手按压探头上的橡皮膜，若装置不漏气，会使装置内压强变化，从而U形管内液面有明显高度差变化。
(2) U形管内液面已有高度差，是因为软管内封闭气体压强与外界大气压不等，拆除软管重新安装，可使U形管两端液面相平，A方案合理；B、C方案不能从根本上解决软管内封闭气体压强问题。
(3) 甲、乙两组实验，液体密度相同，探头深度不同，U形管液面高度差不同，说明液体内部压强大小与深度有关。
(4) 乙、丙两组实验，探头深度相同，液体密度不同（盐水密度大于水），盐水（丙）中U形管液面高度差大，说明深度相同时，液体密度越大，压强越大。
【答案】：
(1) 有
(2) A
(3) 深度
(4) 深度相同时
