7. 关于换向器，以下说法中错误的是 (
D
)

A.直流电动机中的换向器是由两个彼此绝缘的半圆金属环制成的
B.当直流电动机的线圈刚过平衡位置时换向器能立即改变线圈中的电流方向
C.线圈在磁场内每转动一周，换向器就将线圈中的电流方向改变2次
D.直流电动机的换向器是将线圈中的直流电变成外电路的交流电

答案

7.D

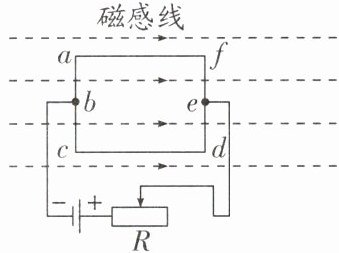

8. 矩形铜线框在某磁场中的位置如图所示，ab、cb、ed和ef段都受到该磁场的作用力，下列哪两段受到该磁场的作用力方向相反 (
A
)

A.ab段与ef段
B.ab段与ed段
C.cb段与ef段
D.fa段与dc段

答案

8.A

解析

解：根据左手定则，磁场方向水平向右。
ab段电流方向从a到b，受力方向竖直向上；
ef段电流方向从e到f，受力方向竖直向下；
cb段电流方向从c到b，受力方向水平向左；
ed段电流方向从e到d，受力方向水平向右。
ab段与ef段受力方向相反。
答案：A

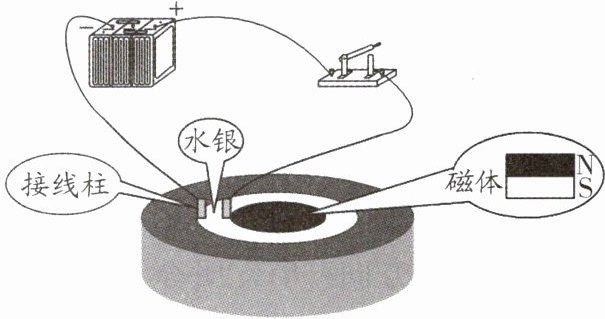

9. 新素材 创新装置 有人做了如图所示的实验：向环形塑料凹槽内注满水银，然后通过接线柱将凹槽内的水银接入电路，再在圆环中央放置一块圆柱形磁铁。闭合开关，凹槽内的水银会逆时针流动起来，则下列说法中不正确的是 (
C
)

A.水银流动的原理是磁场对通电导体有力的作用
B.若只对调电源正负极，水银将顺时针流动
C.该过程中将机械能转化为电能
D.若将串联的蓄电池再增加一节，水银的流动速度将变快

答案

9.C

解析

A. 水银流动的原理是磁场对通电导体有力的作用，正确。
B. 若只对调电源正负极，电流方向改变，受力方向改变，水银将顺时针流动，正确。
C. 该过程中将电能转化为机械能，错误。
D. 若将串联的蓄电池再增加一节，电流增大，磁场对通电导体的作用力增大，水银的流动速度将变快，正确。
答案：C

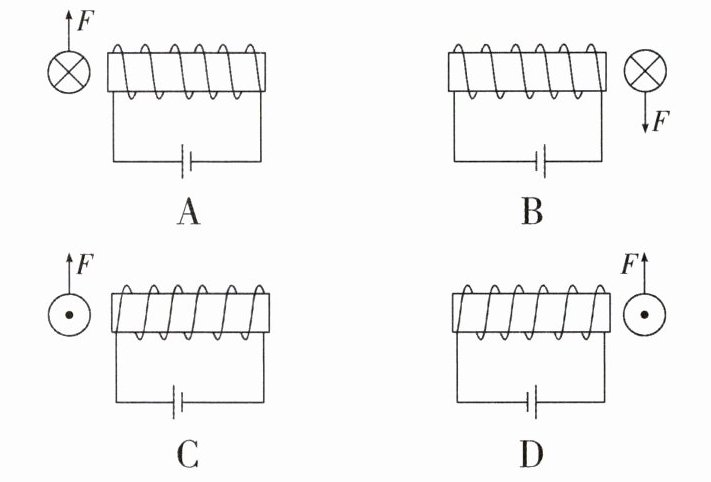

10. 核心素养 科学思维 放在通电螺线管旁边的通电导线受力情况如图所示(“⊙”表示电流方向垂直纸面向外，“⊗”表示电流方向垂直纸面向里)。则下列选项中，通电导线受力情况符合实际的是 (
D
)


答案

10.D　解析:由题图可知通电导线中电流方向垂直纸面向里时，在S极附近，即磁场方向向左时，通电导线受力的方向向上.A.通电螺线管左侧为S极，磁场方向向右，电流方向不变，通电导体受力方向应向下，故A错误;B.通电螺线管右侧为S极，通电导体受力方向向上，故B错误;C.通电螺线管左侧为N极，磁场方向不变，电流方向改变，故通电导线受力向下,故C错误;D.通电螺线管右侧为N极，通电导线所处位置的磁场方向和电流方向同时改变，受力方向不变,为向上,故D正确.故选D.

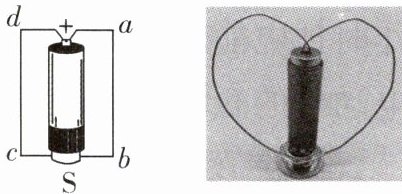

11. 新素材 创新装置 (2025·扬州树人学校二模)学习了电磁转换知识后，小明利用一节干电池、一个硬铜导线框和纽扣强磁体，可组装成一个简易电动机，如图所示，同时放手后可观察到导线框abcd以干电池为轴转动起来，导线框转动起来的原理是
放手后导线框中有电流通过，由于通电线圈在磁场中会受到力的作用，可观察到导线框abcd以干电池为轴转动起来
，若要改变导线框转动的方向，可以
对调磁体的N、S极(或改变线圈中电流方向)
，若要改变导线框转动的速度，可以
换电压更大的电池
，导线框转动的能量由
电
能转化而来。

答案

11.见解析　对调磁体的N、S极(或改变线圈中电流方向)　换电压更大的电池　电
　　解析:放手后导线框中有电流通过，由于通电线圈在磁场中会受到力的作用，可观察到导线框abcd以干电池为轴转动起来.通电导体在磁场中受力的方向与磁感线方向和电流方向有关，两者中任一影响因素方向发生改变，导体在磁场中受力方向会发生改变，若两者同时改变，则受力方向不变，若要改变导线框转动的方向，即改变线圈受力方向,可以通过对调磁体的N、S极或改变线圈中电流方向来改变磁场方向.导线框abcd两端电压不同，导线框转动的速度不同，要改变导线框转动的速度，可以换电压更大的电池,放手后导线框中有电流通过，电能转化为导线框的机械能.

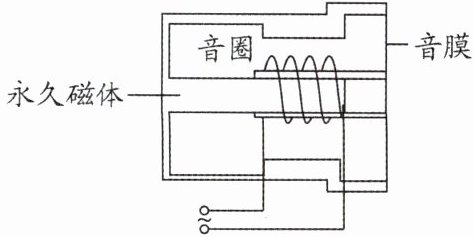

12. 如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜
左右往复
(填“向左”“向右”或“左右往复”)运动。音圈之所以运动，是由于磁场对
通电导体
有力的作用，此现象中能量转化情况是
电能转化为机械能
。

答案

12.左右往复　通电导体　电能转化为机械能
