一、填空题
1. 用在干燥的头发上梳过的塑料梳子靠近细细的水流，水流被吸引，这是由于梳子摩擦后。当梳子靠近带负电的小球时，小球被排斥，说明梳子带。

1. 带电 负电

【分析】
本题考查摩擦起电现象和电荷间的相互作用规律。首先，塑料梳子在干燥头发上摩擦会发生摩擦起电，带电体具有吸引轻小物体的性质，因此能吸引水流；其次，根据电荷间“同种电荷相互排斥，异种电荷相互吸引”的规律，结合小球带负电且被排斥，可判断梳子带负电。
【解析】
1. 梳子与干燥头发摩擦后，发生摩擦起电现象，梳子带电，而带电体能够吸引轻小物体，所以靠近细细的水流时水流被吸引，故第一个空填“带电”。
2. 根据电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。已知靠近梳子的小球带负电，且小球被排斥，说明梳子与小球带同种电荷，因此梳子带负电，故第二个空填“负电”。
【答案】
带电；负电
【知识点】
摩擦起电；电荷间的相互作用
【点评】
本题是对摩擦起电和电荷间相互作用基础知识点的考查，属于电学入门的基础题，侧重对基本概念的理解与应用，难度较低。
【难度系数】
0.9

2.某院士研发的一种由特殊材料制成的发光二极管,具有稳定性好、寿命长等特点。如图所示的是装有以这种发光二极管为核心组件的LED灯的手电筒,其内有5个LED灯。小明在使用时发现有个LED灯烧坏了,而其他LED灯仍然发光,说明手电筒内的5个LED灯是（选填“串联”或“并联”）的；在使用手电筒时,LED灯相当于简单电路中的（选填“电源”“用电器”或“开关”）。

2. 并联 用电器

【分析】
要判断LED灯的连接方式，需利用串并联电路的工作特点：串联电路中各用电器互相影响，一处断路则所有用电器都停止工作；并联电路中各支路独立工作，互不影响。题目中一个LED烧坏后，其他LED仍能发光，说明各LED工作互不影响，由此判断连接方式。再判断LED的电路角色：电路中，电源提供电能，用电器消耗电能，开关控制电路通断；LED灯工作时消耗电能转化为光能，属于消耗电能的装置，据此确定其角色。
【解析】
1. 串并联电路判断：串联电路各用电器相互影响，并联电路各支路独立工作。已知一个LED烧坏（相当于该支路断路），其他LED仍发光，说明各LED互不影响，因此是并联。
2. 电路元件判断：LED灯工作时消耗电能，将电能转化为光能，属于消耗电能的装置，对应电路中的用电器（电源提供电能、开关控制电路，均不符合LED的功能）。
【答案】并联 用电器
【知识点】串并联电路特点、电路的组成
【点评】本题结合实际LED手电筒的场景，考查基础电路知识，贴近生活，难度较低，需掌握串并联电路的区别及各电路元件的作用。
【难度系数】0.3

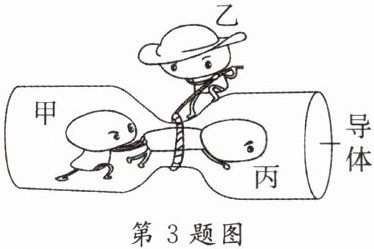

3.电流、电压、电阻被称为电学“三巨头”，如图所示的情境形象地反映了这“三巨头”之间的关系。图中乙表示，丙表示。（均选填“电流”“电压”或“电阻”）

3. 电阻 电流

【分析】
我们用类比法理解电学三巨头的关系：将导体比作电流通过的路径，电流是路径中流动的“流体”，电压是推动流体流动的“动力”，电阻是阻碍流体流动的“阻碍因素”。观察题图，乙位于通道的阻碍位置，对应电阻的阻碍作用；丙在靠近导体（电流路径）的位置，对应电流在导体中流动，由此可判断乙和丙对应的物理量。
【解析】
根据电学概念的类比：电阻是导体对电流的阻碍作用，对应图中起阻碍作用的乙；电流是电荷定向移动形成的，在导体中流动，对应图中靠近导体的丙，因此乙表示电阻，丙表示电流。
【答案】
电阻 电流
【知识点】
电流、电压、电阻的概念；类比法
【点评】
本题通过形象的类比情境，帮助理解电流、电压、电阻三者的关系，直观易懂，属于电学基础概念的考查。
【难度系数】
0.5

4.“超级快充”技术，是国产手机的一大亮点，极大方便了人们的使用。给手机电池充电的过程中，手机电池相当于（选填“用电器”或“电源”）。“超级快充”的充电线都选用比较粗的铜线，这样可以（选填“增大”或“减小”）电阻。

4. 用电器 减小

【分析】
这道题考查电路的基本组成和影响电阻大小的因素。解题时，先根据充电过程中手机电池的能量转化，判断其在电路中的角色；再结合电阻的影响因素，分析粗铜线对电阻的作用。
【解析】
1. 给手机电池充电时，手机电池消耗电能，将电能转化为化学能储存，电路中消耗电能的装置是用电器，因此第一个空填“用电器”；
2. 电阻的大小与导体的材料、长度、横截面积有关，在材料和长度相同时，导体横截面积越大，电阻越小。粗铜线增大了导体的横截面积，所以可以减小电阻，第二个空填“减小”。
【答案】
用电器；减小
【知识点】
电路的组成；影响电阻大小的因素
【点评】
本题考查电学基础概念，难度较低，侧重核心知识点的理解与应用，适合巩固电学基础。
【难度系数】
0.9

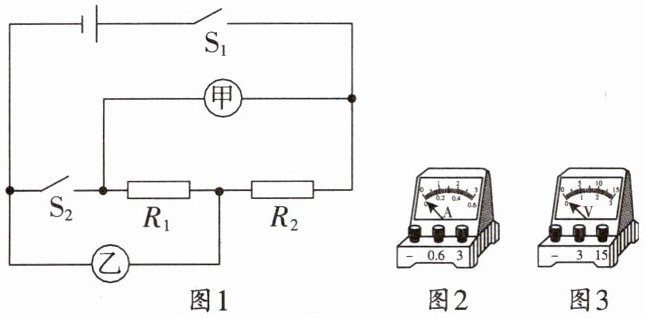

5.图1所示的电路中，若甲、乙两表为图2中的电流表，闭合开关$S_1$，断开开关$S_2$，两表指针位置相同，则$R_1:R_2=$；若甲、乙两表为图3中的电压表，闭合开关$S_1$、$S_2$，则甲、乙两表示数之比是。（电表每次测量均未超过测量范围）

5. 4:1 5:4

【分析】
本题分两种电路状态分析：
1. 甲、乙为电流表时，电流表相当于导线，闭合$S_1$、断开$S_2$，$R_1$与$R_2$并联，甲测$R_1$支路电流，乙测干路电流。两表指针位置相同，说明量程不同，干路电流表用大量程（读数为支路的5倍），结合并联电路电流规律和欧姆定律推导电阻比；
2. 甲、乙为电压表时，电压表相当于开路，闭合$S_1$、$S_2$，$R_1$与$R_2$串联，甲测电源总电压，乙测$R_1$两端电压，结合串联电路电压规律和已知电阻比推导电压比。
【解析】
1. 当甲、乙为电流表，闭合$S_1$、断开$S_2$时，$R_1$与$R_2$并联，设甲的示数为$I_1$（$R_1$支路电流），乙的示数为$I_总$（干路电流）。两表指针位置相同，故$I_总=5I_1$（大量程读数为小量程的5倍）。根据并联电路电流规律：$I_总=I_1+I_2$，得$R_2$支路电流$I_2=I_总-I_1=5I_1-I_1=4I_1$。并联电路各支路电压相等，由欧姆定律$R=\frac{U}{I}$，得$R_1=\frac{U}{I_1}$，$R_2=\frac{U}{I_2}$，因此$R_1:R_2=I_2:I_1=4I_1:I_1=4:1$。
2. 当甲、乙为电压表，闭合$S_1$、$S_2$时，$R_1$与$R_2$串联，甲测电源总电压$U_总$，乙测$R_1$两端电压$U_1$。串联电路电流处处相等，由欧姆定律$U=IR$，得$U_总=I(R_1+R_2)$，$U_1=IR_1$。已知$R_1:R_2=4:1$，代入得$U_甲:U_乙=U_总:U_1=(R_1+R_2):R_1=(4+1):4=5:4$。
【答案】
4:1；5:4
【知识点】
并联电路电流规律、串联电路电压规律、欧姆定律
【点评】
本题需根据电表类型判断电路连接方式，利用电流表、电压表的特性分析电流/电压关系，结合串并联电路规律和欧姆定律推导比值，是中等难度的电路综合题，需明确不同状态下电表的测量对象。
【难度系数】
0.5

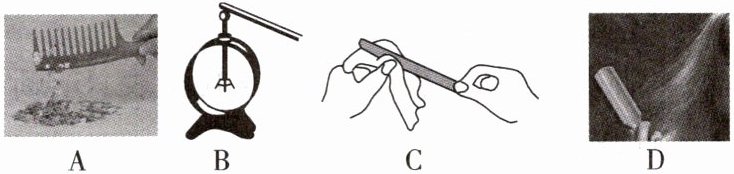

6. 十一假期，同学们利用家里的生活用品完成了下列图片所示的静电小实验。下列解释正确的是 （）
A. 梳头后的塑料梳子能吸起碎纸片，是因为与头发摩擦后的梳子产生了电
B. 自制验电器的金属箔张开，是由于同种电荷相互排斥

D. 用塑料梳子梳头后头发散开，一定是因为头发都带上了负电

6. B

【分析】
要判断各选项的正误，需结合静电相关知识：摩擦起电的本质是电荷的转移，带电体可吸引轻小物体；验电器的原理是同种电荷相互排斥；电荷间的作用规律是同种电荷相互排斥，异种电荷相互吸引。逐一分析每个选项的描述是否符合这些知识点，即可得出正确答案。
【解析】
对各选项分析如下：
1. 选项A：梳头后的塑料梳子与头发摩擦，发生摩擦起电，使梳子带电，带电体能够吸引轻小物体，所以能吸起碎纸片。但摩擦起电的本质是电荷的转移，并非“产生了电”，电荷不会凭空产生，故A错误。
2. 选项B：自制验电器的金属箔张开，是因为金属箔带上了同种电荷，根据同种电荷相互排斥的原理，金属箔会张开，这符合验电器的工作原理，故B正确。
3. 选项D：用塑料梳子梳头后头发散开，是因为头发与梳子摩擦后带上了同种电荷，同种电荷相互排斥导致头发散开，但头发带的是同种电荷，可能是正电也可能是负电，并非“一定带上了负电”，故D错误。
【答案】
B
【知识点】
摩擦起电、电荷间的相互作用
【点评】
本题考查静电现象的基础知识点，需准确理解摩擦起电的本质、验电器原理及电荷间的相互作用规律，属于对基础概念的考查，难度不大。
【难度系数】
0.7

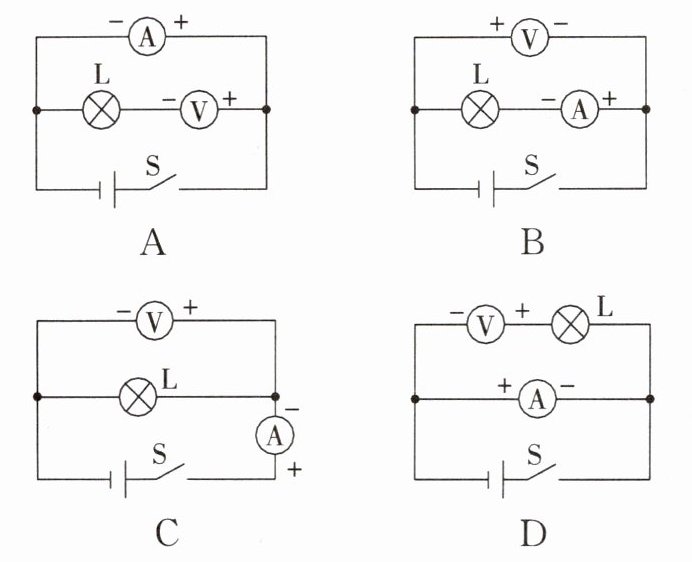

7. 如下列图片所示，电流表和电压表的接法正确的是 （）

7. C

【分析】判断电流表和电压表接法是否正确，需掌握两者的使用规则：电流表需串联在电路中，电流从正接线柱流入、负接线柱流出；电压表需并联在被测电路两端，电流从正接线柱流入、负接线柱流出。据此逐一分析各选项的接法是否符合规则。
【解析】
1. 选项A：电流表并联在电源两端，会导致电源短路；电压表与灯泡串联，不符合电压表应并联的要求，接法错误。
2. 选项B：电压表串联在电路中，不符合电压表并联的要求；电流表与灯泡串联，但电流从电流表负接线柱流入、正接线柱流出，正负接线柱接反，接法错误。
3. 选项C：电压表并联在电源两端，电流从电压表正接线柱（+）流入、负接线柱（-）流出，符合电压表接法；电流表串联在干路中，电流从电流表正接线柱（+）流入、负接线柱（-）流出，符合电流表接法，接法正确。
4. 选项D：电流表并联在电源两端，会导致电源短路；电压表与灯泡串联，不符合电压表并联的要求，接法错误。
【答案】C
【知识点】电流表的使用；电压表的使用
【点评】本题考查电流表和电压表的正确接法，属于电学基础知识点，需牢记电表的连接方式和电流方向要求，难度较低。
【难度系数】0.3
