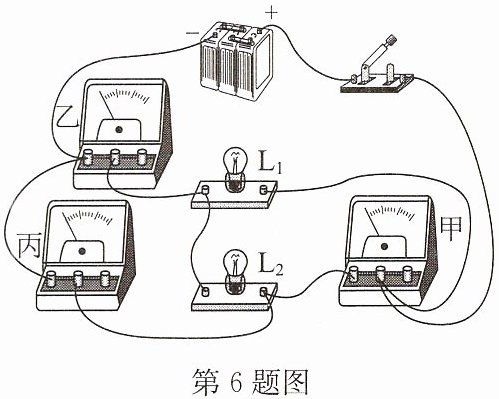

6.(2025·淮阴区期中)如图所示,闭合开关,两个小灯泡$L_1$和$L_2$均能发光.下列关于该电路的分析正确的是
（
A.若甲为电流表,则两灯一定串联
B.若乙为电流表,则乙测通过$L_1$的电流
C.若丙为电流表,则丙只测通过$L_1$的电流
D.若甲为电压表,则乙一定为电压表
（
D
）A.若甲为电流表,则两灯一定串联
B.若乙为电流表,则乙测通过$L_1$的电流
C.若丙为电流表,则丙只测通过$L_1$的电流
D.若甲为电压表,则乙一定为电压表
答案
6.D
解析
【分析】首先明确电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中。结合“闭合开关两灯均发光”的前提，逐个分析选项：
1. 选项A：若甲为电流表，电流从电源正极经开关、甲后分为两路，分别通过L₁、乙和L₂、丙回到负极，两灯并联，并非串联，故A错误。
2. 选项B：若乙为电流表，电流表相当于导线，会将L₁的左端直接与电源负极连通，导致L₁所在支路电流无法正常通过L₁，L₁被短路，无法发光，因此乙不可能测L₁的电流，B错误。
3. 选项C：若丙为电流表，丙与L₂串联，测量的是L₂的电流，并非只测L₁的电流，C错误。
4. 选项D：若甲为电压表，电压表相当于开路，此时干路若要保证两灯发光，乙和丙不能为电流表（否则会造成电源短路或支路短路），因此乙必须为电压表，D正确。
【解析】根据电流表串联（相当于导线）、电压表并联（相当于开路）的特点，结合两灯发光的条件分析：
A选项：若甲为电流表，电路中L₁、L₂并联，并非串联，A错误；
B选项：若乙为电流表，会短路L₁，L₁无法正常发光，乙不能测L₁的电流，B错误；
C选项：若丙为电流表，丙测的是L₂的电流，不是L₁的，C错误；
D选项：若甲为电压表，为使两灯正常发光，乙不能为电流表（否则短路），故乙一定为电压表，D正确。
【答案】D
【知识点】电流表和电压表的使用、串并联电路的判断
【点评】本题考查电流表和电压表的使用规则，核心是明确电表的等效特性，结合电路通路情况分析各选项，需理清电路连接方式，难度适中。
【难度系数】0.5
1. 选项A：若甲为电流表，电流从电源正极经开关、甲后分为两路，分别通过L₁、乙和L₂、丙回到负极，两灯并联，并非串联，故A错误。
2. 选项B：若乙为电流表，电流表相当于导线，会将L₁的左端直接与电源负极连通，导致L₁所在支路电流无法正常通过L₁，L₁被短路，无法发光，因此乙不可能测L₁的电流，B错误。
3. 选项C：若丙为电流表，丙与L₂串联，测量的是L₂的电流，并非只测L₁的电流，C错误。
4. 选项D：若甲为电压表，电压表相当于开路，此时干路若要保证两灯发光，乙和丙不能为电流表（否则会造成电源短路或支路短路），因此乙必须为电压表，D正确。
【解析】根据电流表串联（相当于导线）、电压表并联（相当于开路）的特点，结合两灯发光的条件分析：
A选项：若甲为电流表，电路中L₁、L₂并联，并非串联，A错误；
B选项：若乙为电流表，会短路L₁，L₁无法正常发光，乙不能测L₁的电流，B错误；
C选项：若丙为电流表，丙测的是L₂的电流，不是L₁的，C错误；
D选项：若甲为电压表，为使两灯正常发光，乙不能为电流表（否则短路），故乙一定为电压表，D正确。
【答案】D
【知识点】电流表和电压表的使用、串并联电路的判断
【点评】本题考查电流表和电压表的使用规则，核心是明确电表的等效特性，结合电路通路情况分析各选项，需理清电路连接方式，难度适中。
【难度系数】0.5

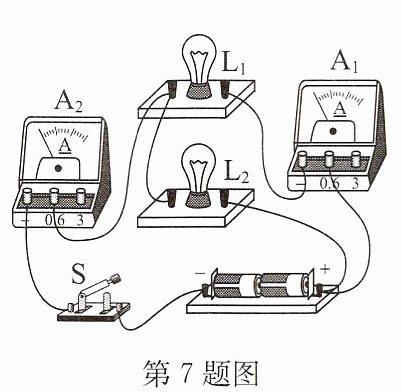

7.(2025·广陵区校级开学)如图所示是小敏同学在探究串、并联电路中电流关系实验时的电路，闭合开关S后，电流表A₂的示数为0.6A，电流表A₁的示数为0.4A，下列说法正确的是 （
A.L₁与L₂串联
B.开关S只控制L₁
C.通过L₁、L₂的电流分别是0.2A、0.4A
D.通过L₁、L₂的电流分别是0.4A、0.2A
D
）A.L₁与L₂串联
B.开关S只控制L₁
C.通过L₁、L₂的电流分别是0.2A、0.4A
D.通过L₁、L₂的电流分别是0.4A、0.2A
答案
7.D
解析
【分析】首先判断电路连接方式：电流从电源正极流出，经电流表A₁后分为两条支路，一条经过灯泡L₁，另一条经过灯泡L₂，之后汇合经电流表A₂、开关S回到电源负极，因此L₁与L₂是并联电路。接着确定电流表测量对象：电流表A₁与L₁串联，测的是L₁的电流，示数为0.4A；电流表A₂在干路，测的是干路总电流，示数为0.6A。根据并联电路电流规律：干路电流等于各支路电流之和，可计算出L₂的电流，再逐一分析选项即可得出答案。
【解析】
1. 判断电路连接：由实物图可知，电流从电源正极出发，经A₁后分为两支，分别通过L₁、L₂，再经A₂、开关S回到电源负极，故L₁与L₂并联，A选项错误。
2. 开关的作用：开关S在干路中，控制整个电路，并非只控制L₁，B选项错误。
3. 电流计算：A₁测L₁的电流，故I₁=0.4A；A₂测干路电流，I=0.6A。根据并联电路电流规律I=I₁+I₂，得L₂的电流I₂=I - I₁=0.6A - 0.4A=0.2A。因此通过L₁的电流是0.4A，通过L₂的电流是0.2A，C选项错误，D选项正确。
【答案】D
【知识点】并联电路电流规律、电流表的使用、电路连接判断
【点评】本题考查并联电路的电流规律，关键是先正确判断电路的连接方式和电流表的测量对象，再结合并联电路电流规律计算各支路电流，属于基础题，难度适中。
【难度系数】0.3
【解析】
1. 判断电路连接：由实物图可知，电流从电源正极出发，经A₁后分为两支，分别通过L₁、L₂，再经A₂、开关S回到电源负极，故L₁与L₂并联，A选项错误。
2. 开关的作用：开关S在干路中，控制整个电路，并非只控制L₁，B选项错误。
3. 电流计算：A₁测L₁的电流，故I₁=0.4A；A₂测干路电流，I=0.6A。根据并联电路电流规律I=I₁+I₂，得L₂的电流I₂=I - I₁=0.6A - 0.4A=0.2A。因此通过L₁的电流是0.4A，通过L₂的电流是0.2A，C选项错误，D选项正确。
【答案】D
【知识点】并联电路电流规律、电流表的使用、电路连接判断
【点评】本题考查并联电路的电流规律，关键是先正确判断电路的连接方式和电流表的测量对象，再结合并联电路电流规律计算各支路电流，属于基础题，难度适中。
【难度系数】0.3

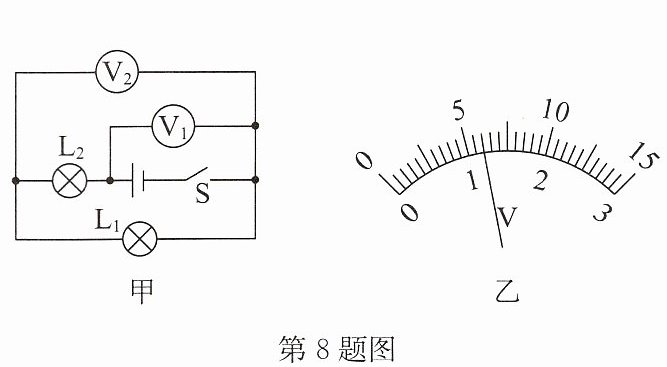

8.(2025·姑苏区一模)如图甲所示的电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电灯$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压分别为（
A.4.8V、1.2V
B.6V、1.2V
C.1.2V、6V
D.1.2V、4.8V
D
）A.4.8V、1.2V
B.6V、1.2V
C.1.2V、6V
D.1.2V、4.8V
答案
8.D
解析
【分析】首先分析电路连接，确定$\mathrm{L}_1$与$\mathrm{L}_2$串联；再判断电压表测量对象：$\mathrm{V}_1$测电源总电压，$\mathrm{V}_2$测$\mathrm{L}_1$两端电压，根据串联电路电压规律，总电压大于各部分电压，因此$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数；两表指针偏转角度相同，说明量程不同，大量程对应$\mathrm{V}_1$、小量程对应$\mathrm{V}_2$，结合电压表分度值读数，即可算出两灯电压。
【解析】由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压。根据串联电路电压特点：总电压等于各部分电压之和，故$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数。
由于两表指针偏转角度相同，说明量程不同：$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，读数为$6\mathrm{V}$（总电压$U=6\mathrm{V}$）；$\mathrm{V}_2$用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，读数为$1.2\mathrm{V}$（即$\mathrm{L}_1$两端电压$U_1=1.2\mathrm{V}$）。
根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=6\mathrm{V}-1.2\mathrm{V}=4.8\mathrm{V}$，即$\mathrm{L}_1$电压为$1.2\mathrm{V}$，$\mathrm{L}_2$电压为$4.8\mathrm{V}$，对应选项D。
【答案】D
【知识点】串联电路电压规律、电压表读数
【点评】本题考查串联电路电压规律与电压表读数，关键是判断电压表测量对象，根据指针偏转确定量程，需掌握电压表量程与读数的关系，属于中等难度题。
【难度系数】0.5
【解析】由图甲可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表$\mathrm{V}_1$测电源总电压，电压表$\mathrm{V}_2$测$\mathrm{L}_1$两端电压。根据串联电路电压特点：总电压等于各部分电压之和，故$\mathrm{V}_1$示数大于$\mathrm{V}_2$示数。
由于两表指针偏转角度相同，说明量程不同：$\mathrm{V}_1$用$0∼15\mathrm{V}$量程，分度值$0.5\mathrm{V}$，读数为$6\mathrm{V}$（总电压$U=6\mathrm{V}$）；$\mathrm{V}_2$用$0∼3\mathrm{V}$量程，分度值$0.1\mathrm{V}$，读数为$1.2\mathrm{V}$（即$\mathrm{L}_1$两端电压$U_1=1.2\mathrm{V}$）。
根据串联电路电压规律，$\mathrm{L}_2$两端电压$U_2=U-U_1=6\mathrm{V}-1.2\mathrm{V}=4.8\mathrm{V}$，即$\mathrm{L}_1$电压为$1.2\mathrm{V}$，$\mathrm{L}_2$电压为$4.8\mathrm{V}$，对应选项D。
【答案】D
【知识点】串联电路电压规律、电压表读数
【点评】本题考查串联电路电压规律与电压表读数，关键是判断电压表测量对象，根据指针偏转确定量程，需掌握电压表量程与读数的关系，属于中等难度题。
【难度系数】0.5
二、填空题
9.给蓄电池充电时，蓄电池相当于
9.给蓄电池充电时，蓄电池相当于
用电器
（选填“用电器”或“电源”）；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了短路
的故障。答案
9.用电器 短路
解析
【分析】
本题考查电路的基本概念与故障判断，解题分两步：第一步，根据蓄电池充电时的能量转化，判断其在电路中的角色；第二步，根据灯泡不亮、电池发热的现象，分析电路故障类型。
【解析】
1. 用电器是消耗电能的装置，电源是提供电能的装置。给蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存，因此相当于用电器；
2. 电路中电流不经过用电器直接连通电源两极的现象叫短路，短路时电路中电流过大，会导致电源发热。题目中开关闭合后灯泡不亮（电流未经过灯泡）、干电池发热，说明电路发生了短路故障。
【答案】
用电器；短路
【知识点】
电路的组成；短路现象
【点评】
本题考查电路基础知识点，难度较低，是对电路基本概念和故障判断的基础考查，学生易掌握。
【难度系数】
0.8
本题考查电路的基本概念与故障判断，解题分两步：第一步，根据蓄电池充电时的能量转化，判断其在电路中的角色；第二步，根据灯泡不亮、电池发热的现象，分析电路故障类型。
【解析】
1. 用电器是消耗电能的装置，电源是提供电能的装置。给蓄电池充电时，蓄电池消耗电能，将电能转化为化学能储存，因此相当于用电器；
2. 电路中电流不经过用电器直接连通电源两极的现象叫短路，短路时电路中电流过大，会导致电源发热。题目中开关闭合后灯泡不亮（电流未经过灯泡）、干电池发热，说明电路发生了短路故障。
【答案】
用电器；短路
【知识点】
电路的组成；短路现象
【点评】
本题考查电路基础知识点，难度较低，是对电路基本概念和故障判断的基础考查，学生易掌握。
【难度系数】
0.8
10.(2025·姑苏区校级月考)电鳗有水中的“高压线”之称，它放电时，头部是正极，尾部是负极，每枚肌肉薄片像一个小电池，可产生0.15V的电压，许多个“小电池”组装起来，放电时的电压高达600V.为获得600V的电压，相当于
4000
个“小电池”串
联起来.答案
10.4000 串
解析
【分析】首先明确电池串并联的电压特点：串联电池组的总电压等于各串联电池电压之和，并联电池组的总电压与单个电池电压相等。题目中需要获得600V的电压，远大于单个小电池的0.15V，因此需要将小电池串联，再通过总电压除以单个电池电压计算所需电池数量。
【解析】根据串联电池组的电压规律：总电压等于各串联电池电压之和，即$ U_{总} = n × U_{单} $（其中$ U_{总}=600V $，$ U_{单}=0.15V $，$ n $为电池个数）。代入数据得：$ n = \frac{U_{总}}{U_{单}} = \frac{600V}{0.15V} = 4000 $，因此需要4000个小电池串联。
【答案】4000 串
【知识点】串联电路电压规律、电池的串联
【点评】本题考查串联电池组的电压规律，属于电学基础题，核心是掌握串联总电压与各部分电压的关系，计算过程简单，只要细心即可得分。
【难度系数】0.8
【解析】根据串联电池组的电压规律：总电压等于各串联电池电压之和，即$ U_{总} = n × U_{单} $（其中$ U_{总}=600V $，$ U_{单}=0.15V $，$ n $为电池个数）。代入数据得：$ n = \frac{U_{总}}{U_{单}} = \frac{600V}{0.15V} = 4000 $，因此需要4000个小电池串联。
【答案】4000 串
【知识点】串联电路电压规律、电池的串联
【点评】本题考查串联电池组的电压规律，属于电学基础题，核心是掌握串联总电压与各部分电压的关系，计算过程简单，只要细心即可得分。
【难度系数】0.8
11.如图所示的电路中，若闭合开关S₂，断开S₁和S₃，则小灯泡L₁、L₂的连接方式为
串联
；若闭合开关S₁和S₃，断开S₂，则小灯泡L₁、L₂的连接方式为并联
；若闭合开关S₁和S₂，断开S₃，则小灯泡L₁不发光
，L₂发光
（第3、4空均选填“发光”或“不发光”）；若开关S₁、S₂、S₃均闭合，则电路为短路
，此时电源将会烧毁。答案
11.串联 并联 不发光 发光 短路
解析
【分析】要判断电路的连接状态，需先明确电源正负极，再根据开关通断分析电流从正极到负极的路径：串联是电流只有一条路径，依次经过所有用电器；并联是电流有多条独立路径，各用电器分属不同路径；短路是电源两极直接被导线连通，不经过用电器。解题时逐一分析不同开关组合下的电流走向，即可得出结论。
【解析】
1. 闭合S₂，断开S₁和S₃：电流路径为电源正极→L₂→S₂→L₁→电源负极，仅一条路径，依次经过L₁、L₂，故为串联。
2. 闭合S₁和S₃，断开S₂：电流从正极流出后分两条路径，一条经S₃→L₁→负极，另一条经S₃→S₁→L₂→负极，L₁、L₂各在独立路径，故为并联。
3. 闭合S₁和S₂，断开S₃：L₁两端通过S₂、S₁与电源负极连通，电压为0，无电流，故不发光；L₂两端接电源正负极，有电流，故发光。
4. S₁、S₂、S₃均闭合：电流路径为电源正极→S₃→S₂→S₁→电源负极，直接连通电源两极，未经过用电器，形成短路，会烧毁电源。
【答案】串联 并联 不发光 发光 短路
【知识点】串联与并联电路、短路、电路动态分析
【点评】本题考查基础电路的连接判断，核心是通过开关通断梳理电流路径，区分串联、并联和短路，属于初中物理电路部分的常规题型，需仔细分析电流走向避免误判。
【难度系数】0.4
【解析】
1. 闭合S₂，断开S₁和S₃：电流路径为电源正极→L₂→S₂→L₁→电源负极，仅一条路径，依次经过L₁、L₂，故为串联。
2. 闭合S₁和S₃，断开S₂：电流从正极流出后分两条路径，一条经S₃→L₁→负极，另一条经S₃→S₁→L₂→负极，L₁、L₂各在独立路径，故为并联。
3. 闭合S₁和S₂，断开S₃：L₁两端通过S₂、S₁与电源负极连通，电压为0，无电流，故不发光；L₂两端接电源正负极，有电流，故发光。
4. S₁、S₂、S₃均闭合：电流路径为电源正极→S₃→S₂→S₁→电源负极，直接连通电源两极，未经过用电器，形成短路，会烧毁电源。
【答案】串联 并联 不发光 发光 短路
【知识点】串联与并联电路、短路、电路动态分析
【点评】本题考查基础电路的连接判断，核心是通过开关通断梳理电流路径，区分串联、并联和短路，属于初中物理电路部分的常规题型，需仔细分析电流走向避免误判。
【难度系数】0.4

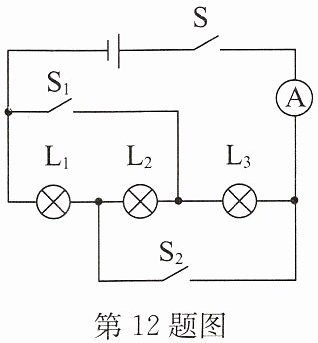

12.(2025·姑苏区校级期中)如图所示,电源电压恒为3V,只闭合开关S和S₁,电流表A的示数为0.1A;只闭合开关S和S₂,电流表A的示数为0.3A;开关S、S₁、S₂都闭合,电流表A的示数为0.5A.则开关S、S₁、S₂都闭合时,L₁、L₂、L₃的连接方式是
并
联,灯泡L₁两端的电压为3
V,通过灯泡L₂的电流为0.1
A.答案
12.并 3 0.1
解析
【分析】
要解决本题，需先分析开关都闭合时的电路连接方式，再结合并联电路的电压、电流规律计算相关物理量：
1. 识别电路：当S、S₁、S₂都闭合时，电流从电源正极流出，经开关S、电流表后，分成三条独立支路，分别通过L₁、L₂、L₃回到电源负极，因此是并联。
2. 电压规律：并联电路各支路两端电压等于电源电压，故L₁两端电压等于电源电压。
3. 电流计算：根据不同开关单独闭合时的电流，结合并联电路总电流等于各支路电流之和，计算通过L₂的电流。
【解析】
当开关S、S₁、S₂都闭合时，电流路径为：电源正极→S→电流表→分为三条支路：①L₁→电源负极；②L₂→电源负极；③L₃→电源负极，因此L₁、L₂、L₃并联。
并联电路中各支路电压等于电源电压，已知电源电压为3V，故L₁两端电压为3V。
根据题意：只闭合S和S₁时，电路为L₁的简单电路，电流I₁=0.1A；只闭合S和S₂时，电路为L₃的简单电路，电流I₃=0.3A；开关都闭合时总电流I=0.5A。
由并联电路电流规律I=I₁+I₂+I₃，可得通过L₂的电流：I₂=I - I₁ - I₃=0.5A -0.1A -0.3A=0.1A。
【答案】
并；3；0.1
【知识点】
并联电路特点；电流计算；电压规律
【点评】
本题考查并联电路的识别及规律应用，关键是正确分析不同开关状态下的电路结构，利用并联电路的电压、电流规律即可求解，难度适中。
【难度系数】
0.3
要解决本题，需先分析开关都闭合时的电路连接方式，再结合并联电路的电压、电流规律计算相关物理量：
1. 识别电路：当S、S₁、S₂都闭合时，电流从电源正极流出，经开关S、电流表后，分成三条独立支路，分别通过L₁、L₂、L₃回到电源负极，因此是并联。
2. 电压规律：并联电路各支路两端电压等于电源电压，故L₁两端电压等于电源电压。
3. 电流计算：根据不同开关单独闭合时的电流，结合并联电路总电流等于各支路电流之和，计算通过L₂的电流。
【解析】
当开关S、S₁、S₂都闭合时，电流路径为：电源正极→S→电流表→分为三条支路：①L₁→电源负极；②L₂→电源负极；③L₃→电源负极，因此L₁、L₂、L₃并联。
并联电路中各支路电压等于电源电压，已知电源电压为3V，故L₁两端电压为3V。
根据题意：只闭合S和S₁时，电路为L₁的简单电路，电流I₁=0.1A；只闭合S和S₂时，电路为L₃的简单电路，电流I₃=0.3A；开关都闭合时总电流I=0.5A。
由并联电路电流规律I=I₁+I₂+I₃，可得通过L₂的电流：I₂=I - I₁ - I₃=0.5A -0.1A -0.3A=0.1A。
【答案】
并；3；0.1
【知识点】
并联电路特点；电流计算；电压规律
【点评】
本题考查并联电路的识别及规律应用，关键是正确分析不同开关状态下的电路结构，利用并联电路的电压、电流规律即可求解，难度适中。
【难度系数】
0.3
