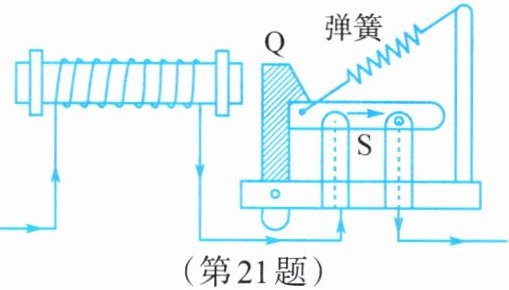

21. 图示为自动空气开关的原理：当电路由于
短路或用电器过多
等原因导致电流过大时，电磁铁
的磁性变强，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹簧作用下自动开启，切断电路，起到保护作用。答案
21. 短路或用电器过多 电磁铁
22. 如图所示的电路，请用笔画线代替导线将电路画完整。要求：将滑动变阻器和螺线管组成串联电路，闭合开关后，螺线管左端为N极，且滑动变阻器的滑片向左移动时，螺线管的磁性增强。
答案
解：
1. 根据安培定则，确定电流从螺线管的右端流入，左端流出。
2. 滑动变阻器选择左下方接线柱和上方任意一个接线柱接入电路，保证滑片左移时接入电阻减小，电路电流增大。
3. 用导线依次连接：电源正极→开关→滑动变阻器左下方接线柱→滑动变阻器上方接线柱→螺线管右端→螺线管左端→电源负极，使滑动变阻器与螺线管组成串联电路。
1. 根据安培定则，确定电流从螺线管的右端流入，左端流出。
2. 滑动变阻器选择左下方接线柱和上方任意一个接线柱接入电路，保证滑片左移时接入电阻减小，电路电流增大。
3. 用导线依次连接：电源正极→开关→滑动变阻器左下方接线柱→滑动变阻器上方接线柱→螺线管右端→螺线管左端→电源负极，使滑动变阻器与螺线管组成串联电路。

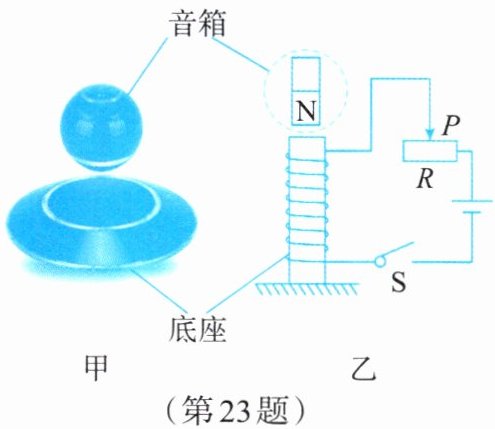

23. 磁悬浮音箱中有一个磁体，环形底座内有一金属线圈，通电后相当于电磁铁。金属线圈与音箱中的磁体相互
排斥
(填“吸引”或“排斥”)，使音箱受力平衡
(填“平衡”或“不平衡”)，从而悬浮于空中(如图所示)。磁悬浮音箱是利用丹麦物理学家奥斯特发现的电流的磁
效应工作的。若要使磁悬浮音箱停止工作，则在“拿开音箱”和“切断电源”之间应先拿开音箱
。答案
23. 排斥 平衡 磁 拿开音箱
