1. (2024连云港)如图Z-10-1所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动过程中
（）

A.电流表示数变小，灯变暗
B.电流表示数变大，灯变亮
C.电压表示数不变，灯亮度不变
D.电压表示数变小，灯变亮

图 Z-10-1
图 Z-10-2

1. A

【分析】首先明确电路连接方式：闭合开关后，灯泡与滑动变阻器串联，电流表测电路中的电流。解题思路：先分析滑动变阻器滑片移动时接入电阻的变化，再根据欧姆定律判断电路电流的变化，最后通过灯泡实际功率的变化判断亮度，进而选出正确选项。
【解析】1. 确定电路结构：灯泡L与滑动变阻器R串联，电流表测串联电路的电流；2. 滑动变阻器电阻变化：滑片P向右移动，滑动变阻器接入电路的电阻变大；3. 电流变化判断：电源电压U不变，总电阻R总=R_L+R变大，由欧姆定律I=U/R总，得电路电流I变小，故电流表示数变小，排除B、D选项；4. 灯泡亮度判断：灯泡的实际功率P=I²R_L，灯泡电阻R_L不变，电流I变小，因此实际功率P变小，灯泡变暗，排除C选项，故正确答案为A。
【答案】A
【知识点】欧姆定律、串联电路特点、电功率
【点评】本题是初中物理动态电路分析的基础题，核心考查欧姆定律和电功率的应用，解题关键是理清滑动变阻器电阻变化对电路总电阻、电流及用电器功率的影响，属于学生应掌握的常规题型。
【难度系数】0.6

2.（2025苏州）如图Z-10-2所示的电路中，闭合开关S后，当滑片P向右移动时，则 （）

A.电流表A示数变小
B.电压表V₁示数不变
C.电压表V₁示数与电流表A示数之比变大
D.电压表V₂示数与电流表A示数之比变小

2. D

【分析】首先明确电路结构：定值电阻与滑动变阻器串联，电流表测电路总电流，电压表V₁测定值电阻两端电压，电压表V₂测滑动变阻器两端电压。接着分析滑片移动时滑动变阻器接入电阻的变化，再结合欧姆定律和串联电路规律，逐步推导各电表示数及比值的变化，从而判断选项对错。
【解析】
1. 确定电路连接与电表测量对象：定值电阻R与滑动变阻器R滑串联，电流表A测串联电路的电流；电压表V₁测定值电阻R两端的电压，电压表V₂测滑动变阻器R滑两端的电压；电源电压U保持不变。
2. 滑片移动对滑动变阻器电阻的影响：滑片P向右移动时，滑动变阻器接入电路的电阻丝长度变短，因此接入电阻R滑变小。
3. 分析电流表A示数：串联电路总电阻R总=R+R滑，R滑变小则R总变小；根据欧姆定律I=U/R总，电源电压U不变，总电阻变小则电路电流I变大，故电流表A示数变大，选项A错误。
4. 分析电压表V₁示数：定值电阻R为定值，由U₁=IR可知，电流I变大、R不变，因此U₁变大，即电压表V₁示数变大，选项B错误。
5. 分析V₁与A示数之比：V₁示数与电流表示数之比为U₁/I = R（定值电阻的阻值），R为定值，故该比值不变，选项C错误。
6. 分析V₂与A示数之比：V₂示数U₂=IR滑，因此V₂与A示数之比为U₂/I = R滑；滑片右移时R滑变小，故该比值变小，选项D正确。
【答案】D
【知识点】串联电路的电压规律、欧姆定律的应用、滑动变阻器的工作原理
【点评】本题为串联电路动态分析题，核心是明确各电表的测量对象，结合欧姆定律和串联电路规律推导电表示数及比值的变化，需注意区分滑动变阻器接入电阻的变化对电路的影响，属于中等难度的电路分析题。
【难度系数】0.5

3. (2025 扬州二模)如图 Z-10-3所示,电源电压保持不变,R为定值电阻,闭合开关,将滑动变阻器的滑片由B端向A端滑动,电压表V₁、电压表V₂、通过定值电阻的电流I₁和滑动变阻器的电流I₂变化量的绝对值分别为$\Delta U_1$、$\Delta U_2$、$\Delta I_1$和$\Delta I_2$,则 ()

A.$\Delta U_1 ＞ \Delta U_2$
B.$\Delta I_1 ＞ \Delta I_2$
C.$\Delta U_2$与$\Delta I_2$的比值会保持不变
D.$\Delta U_2$与$\Delta I_2$的比值会逐渐变小

图 Z-10-3

3. C

【分析】
首先明确电路结构：定值电阻R与滑动变阻器串联，电压表V₁测定值电阻R两端电压，电压表V₂测滑动变阻器两端电压，串联电路电流处处相等，电源电压保持不变。接下来分析各选项：
1. 串联电路电流处处相等，故I₁=I₂，电流变化量ΔI₁与ΔI₂相等，据此判断B选项；
2. 电源电压U=U₁+U₂，滑片移动时，U₁的变化量ΔU₁与U₂的变化量ΔU₂绝对值相等，据此判断A选项；
3. 结合欧姆定律推导ΔU₂与ΔI₂的比值，判断C、D选项。
【解析】
由电路图可知，定值电阻R与滑动变阻器串联，电压表V₁测R两端电压，V₂测滑动变阻器两端电压，串联电路电流处处相等，电源电压U不变。
选项B：串联电路中电流处处相等，即I₁=I₂，因此电流变化量ΔI₁=ΔI₂，故B错误；
选项A：电源电压U=U₁+U₂，当滑片移动时，U₁的变化量ΔU₁与U₂的变化量ΔU₂满足ΔU₁=ΔU₂（电源电压不变，一个电压的变化量等于另一个电压变化量的绝对值），故A错误；
选项C：滑动变阻器两端电压U₂=U - U₁=U - I·R（R为定值电阻），对其取变化量得ΔU₂=ΔI·R，因此ΔU₂与ΔI₂的比值等于定值电阻R的阻值，保持不变，故C正确；
选项D：由上述推导可知ΔU₂与ΔI₂的比值为定值电阻R，始终不变，故D错误。
【答案】
C
【知识点】
串联电路规律、欧姆定律应用
【点评】
本题考查串联电路的电压、电流特点及欧姆定律的应用，核心是利用电源电压不变和串联电路电流相等的特性分析电压、电流变化量的关系，需明确各电表的测量对象，难度适中。
【难度系数】
0.5

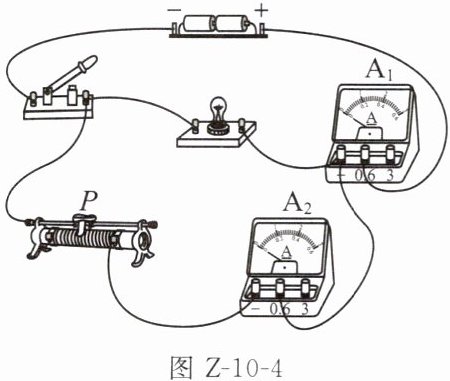

4. (2025无锡宜兴二模)某学习小组连接了如图Z-10-4所示的实物电路，闭合开关，向右移动滑片P的过程中会出现的现象是 ()


A.电流表$A_1$示数变大，电流表$A_2$示数变小，灯泡亮度不变
B.电流表$A_1$示数变小，电流表$A_2$示数变大，灯泡亮度变暗
C.电流表$A_1$示数变大，电流表$A_2$示数变大，灯泡亮度不变
D.电流表$A_1$示数变小，电流表$A_2$示数变小，灯泡亮度变亮

4. C

【分析】首先分析电路连接：由实物图可知，灯泡与滑动变阻器并联，电流表$A_1$测干路总电流，电流表$A_2$测滑动变阻器支路的电流。根据并联电路特点，各支路电压等于电源电压，灯泡电阻不变，因此灯泡支路电流和功率不变，亮度不变；向右移动滑片时，滑动变阻器接入电阻变小，结合欧姆定律和并联电流规律判断电流表示数变化。
【解析】解：1. 灯泡支路：灯泡与滑动变阻器并联，灯泡两端电压等于电源电压$U$，灯泡电阻$R_L$不变，根据$I=\frac{U}{R}$，灯泡支路电流$I_L=\frac{U}{R_L}$不变；灯泡亮度由实际功率决定，$P_L=UI_L$，$U$和$I_L$均不变，故灯泡亮度不变，排除B、D选项。
2. 滑动变阻器支路：向右移动滑片$P$，滑动变阻器接入电路的电阻变小，其两端电压仍为电源电压$U$，根据$I=\frac{U}{R}$，滑动变阻器支路电流$I_{滑}$变大，即电流表$A_2$示数变大。
3. 干路电流：并联电路干路电流等于各支路电流之和，即$I_{总}=I_L+I_{滑}$，$I_L$不变、$I_{滑}$变大，因此干路电流$I_{总}$变大，即电流表$A_1$示数变大。
综上，电流表$A_1$示数变大，$A_2$示数变大，灯泡亮度不变，对应选项C。
【答案】C
【知识点】并联电路特点、欧姆定律、电路动态分析
【点评】本题考查并联电路规律和欧姆定律的应用，关键是明确电路连接方式和电流表测量对象，属于中等难度的电路动态分析题。
【难度系数】0.5

5. 如图Z-10-5所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P由中点向b端移动的过程中，下列说法正确的是 （）

A.电流表$\mathrm{A}_1$示数变小，电流表$\mathrm{A}_2$示数变小，电压表$\mathrm{V}$示数不变
B.电流表$\mathrm{A}_1$示数变小，电流表$\mathrm{A}_2$示数不变，电压表$\mathrm{V}$示数不变
C.电流表$\mathrm{A}_1$示数变小，电流表$\mathrm{A}_2$示数变小，电压表$\mathrm{V}$示数变大
D.电流表$\mathrm{A}_1$示数不变，电流表$\mathrm{A}_2$示数变大，电压表$\mathrm{V}$示数变小

5. B

【分析】
要解决这道题，需先明确电路结构和各电表的测量对象，再结合并联电路特点与欧姆定律分析电表示数变化：
1. 第一步：判断电路连接方式及电表测量对象。闭合开关后，定值电阻与滑动变阻器并联，电压表V并联在电源两端，测电源电压；电流表A1测干路总电流，电流表A2测定值电阻支路的电流。
2. 第二步：分析电压表示数。电源电压不变，所以电压表V的示数始终不变，可先排除电压表示数变化的选项C、D。
3. 第三步：分析定值电阻支路电流。定值电阻两端电压等于电源电压，阻值不变，根据欧姆定律I=U/R，该支路电流不变，即A2示数不变，排除A选项，最终确定正确选项。
【解析】
闭合开关S后，定值电阻R与滑动变阻器R滑并联：
电压表V并联在电源两端，电源电压不变，因此电压表V的示数始终不变；
电流表A2测定值电阻R支路的电流，该支路两端电压等于电源电压U，定值电阻阻值R不变，由欧姆定律I=U/R可知，该支路电流不变，故A2示数不变；
电流表A1测干路总电流，滑动变阻器滑片P向b端移动时，接入电路的电阻R滑变大，其两端电压等于电源电压U，由I滑=U/R滑可知，滑动变阻器支路电流变小；干路电流等于各支路电流之和，即I总=I_R + I滑，I_R不变、I滑变小，因此干路电流变小，即A1示数变小。
综上，A1示数变小，A2示数不变，V示数不变，对应选项B。
【答案】
B
【知识点】
并联电路特点、欧姆定律、电表示数变化
【点评】
本题考查并联电路规律与欧姆定律的应用，核心是明确各电表的测量对象，属于电路动态分析的基础题型，难度不大，需掌握电表示数变化的分析方法。
【难度系数】
0.6

6.（2024南京校级月考）如图Z-10-6所示，闭合开关S，向左调节滑动变阻器的滑片，电流表A的示数（选填“变大”“变小”或“不变”），电压表$\mathrm{V}_1$的示数（选填“变大”“变小”或“不变”），电压表$\mathrm{V}_2$的示数（选填“变大”“变小”或“不变”）。（设灯丝电阻不变）

6. 变大 变小 变大

【分析】本题为串联电路的动态分析题，解题思路：①先明确电路连接方式（灯泡与滑动变阻器串联）及各电表的测量对象（电流表测总电流，V₁测滑动变阻器两端电压，V₂测灯泡两端电压）；②分析滑片移动时滑动变阻器接入电阻的变化；③结合欧姆定律和串联电路电压规律，逐步判断电流、各电压表示数的变化。
【解析】电路中灯泡与滑动变阻器串联，电流表A测串联电路的电流，电压表V₁测滑动变阻器两端电压，电压表V₂测灯泡两端电压。向左调节滑动变阻器滑片时，滑动变阻器接入电路的电阻变小，电路总电阻$R_总=R_灯+R_滑$减小。电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_总}$，电路电流变大，故电流表A的示数变大；灯泡电阻$R_灯$不变，由$U_灯=IR_灯$可知，灯泡两端电压（V₂的示数）变大；根据串联电路电压规律$U_滑=U-U_灯$，电源电压$U$不变，$U_灯$变大，因此滑动变阻器两端电压（V₁的示数）变小。
【答案】变大 变小 变大
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题考查串联电路动态分析，需明确电表测量对象，结合欧姆定律和串联电路规律推导，属于电学基础题型，难度适中。
【难度系数】0.5
