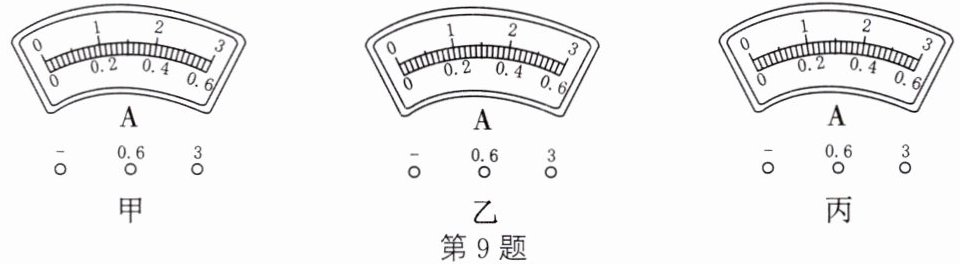

9. 图中甲、乙、丙三只电流表的示数分别是0.24 A、0.3 A 和1.7 A,请把三只电流表测量时所使用的量程及指针位置表示出来。

9. 如图所示

【分析】要解决本题，需先明确电流表的两个常用量程及对应分度值：0~0.6A量程的分度值为0.02A，0~3A量程的分度值为0.1A。判断量程的依据是电流大小，若电流≤0.6A选0~0.6A量程，若电流在0.6A~3A之间选0~3A量程；再根据“指针位置=电流值÷分度值”确定指针在表盘上的位置，即可对应画出指针。
【解析】1. 甲电流表：电流为0.24A，0.24A＜0.6A，故选用0~0.6A量程；该量程分度值0.02A，指针位置为0.24A÷0.02A=12小格，即从0刻度线向右数第12小格处。2. 乙电流表：电流为0.3A，0.3A＜0.6A，选用0~0.6A量程；指针位置为0.3A÷0.02A=15小格，即从0刻度线向右数第15小格处。3. 丙电流表：电流为1.7A，0.6A＜1.7A＜3A，故选用0~3A量程；该量程分度值0.1A，指针位置为1.7A÷0.1A=17小格，对应表盘上1A后第7小格处。
【答案】如图所示
【知识点】电流表的量程、电流表的读数
【点评】本题考查电流表的量程选择与读数，是电学基础题，需牢记不同量程的分度值，根据电流大小合理选量程并确定指针位置。
【难度系数】0.5

10. 根据如图甲所示的实物连接图，在图乙的虚线框中画出与它对应的电路图。 第10题 第11题

10. 如图所示

【分析】首先梳理实物图的电流路径：电流从电源正极出发，经过开关S后分为两条支路，一条支路仅经过灯泡L₁，另一条支路经过电流表和灯泡L₂，两条支路汇合后回到电源负极。由此确定各元件的连接关系：开关S在干路，L₁为一条独立支路，电流表与L₂串联组成另一条支路，两支路并联。
【解析】根据上述连接关系，绘制电路图：先画出电源符号，从电源正极引出干路，依次连接开关S；开关后分为两条支路，一条支路连接灯泡L₁，另一条支路依次连接电流表和灯泡L₂，两条支路汇合后回到电源负极，完成电路图的绘制。
【答案】如图所示
【知识点】电路图绘制、串并联电路
【点评】本题考查根据实物图画电路图，核心是准确分析实物中元件的串并联关系，明确电流表的测量对象和开关的控制范围，属于基础电路作图题。
【难度系数】0.5

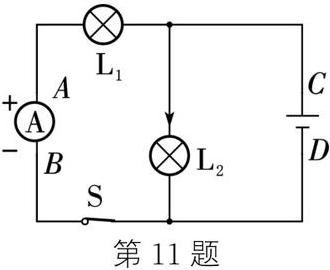

11. 如图所示，根据电路图中所标出的电流方向，在图中的AB和CD间分别填上一个电池或一个电流表的符号(标出电流表的正、负接线柱)。要求:① 使电路中实际的电流方向和图中所标出的方向一致;② 符合电流表的使用要求。

11. 如图所示

【分析】要解决本题，需明确两个核心规则：①电流表的使用要求是电流从正接线柱流入，负接线柱流出；②电源（电池）外部的电流方向是从正极流出，负极流入。结合图中标出的电流方向，先梳理电路的电流路径：L₁的电流方向为从左向右，L₂的电流方向为从上向下。若AB间接电流表，需让电流从A端流入、B端流出，才能匹配L₁的电流方向；CD间需接电源提供电能，电流从C端流出后，可分为两路分别经过L₁、L₂，最终汇合回到D端，符合电源外部电流方向，同时满足图中标注的电流方向要求。
【解析】1. 确定AB间元件：根据L₁的电流方向（左→右），AB间应接入电流表，电流表的正接线柱接电流流入的A端，负接线柱接电流流出的B端，符合电流表“正进负出”的使用规则。2. 确定CD间元件：电路需要电源提供电流，CD间接入电池，电池的正极接C端（电流流出端），负极接D端（电流流入端），这样电流从C流出后，一路经L₁、电流表、开关S，另一路经L₂，最终回到D，与图中标注的电流方向一致，满足要求。
【答案】如图所示（AB间为电流表，A端为正接线柱，B端为负接线柱；CD间为电池，C端为正极，D端为负极）
【知识点】电流表的使用、电路元件连接、电流方向
【点评】本题考查电流表和电源的正确连接，需结合电流方向和元件使用规则分析，属于基础电路题，难度适中，学生掌握基本规则即可解答。
【难度系数】0.5

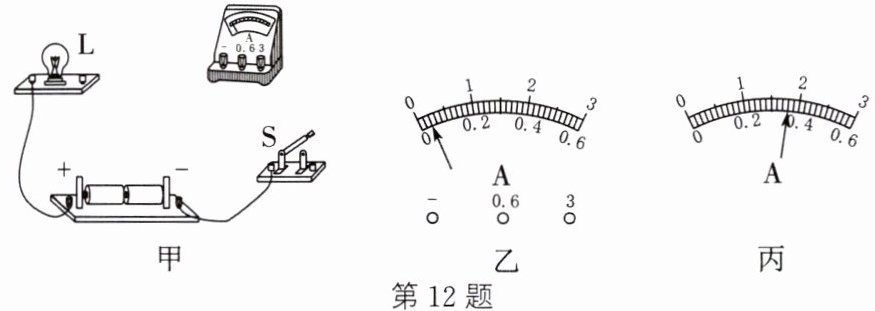

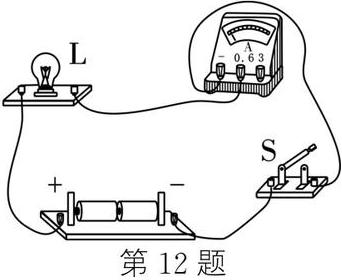

12. 在“用电流表测电流”的实验中，小明设计了如图所示的电路进行实验。
（1）连接电路前电流表的指针如图所示，则接下来应该进行的操作是。在连接电路时，开关应处于状态。在完全不了解电路中电流大小时，应选择电流表的量程进行来确定量程。
（2）已知闭合开关后电路中的电流约为0.4 A，在图中用笔画线代替导线，将电路连接完整。
（3）若小明正确连接好电路后闭合开关，电流表的指针如图所示，则电路中的电流为A。
（4）如果电流表的指针向左偏转，原因是。

12. （1）对电流表进行调零 断开 大 试触 （2）如图所示 （3）0.36 （4）电流表的正、负接线柱接反了

【分析】
本题围绕电流表的使用展开，需掌握电流表的操作规范：使用前调零，连接时开关断开，电流未知选大量程试触，串联连接、正进负出，读数看量程分度值，故障判断看指针偏转。具体思路：
1. 连接前电流表指针未指零需调零；连接电路时开关断开防短路；电流未知选大量程试触避免损坏电表。
2. 电流表需串联入电路，电流正进负出，电流约0.4A选0.6A量程补全导线。
3. 读数先确定量程，0~0.6A分度值0.02A，计算指针对应电流。
4. 指针左偏是电流方向反了，即正负接线柱接反。
【解析】
（1）连接电路前，电流表指针未对准零刻度线，需对电流表进行调零；为保护电路，连接电路时开关应处于断开状态；完全不了解电路电流大小时，为避免电流过大损坏电流表，应选择电流表的大量程进行试触，确定合适量程。
（2）电流表需串联在电路中，电流从正接线柱流入、负接线柱流出，已知电路电流约为0.4A，故选择0~0.6A量程，将电流表的“0.6”接线柱与电路中开关的右接线柱连接，完成电路，如图所示。
（3）电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.36A位置，故电路中的电流为0.36A。
（4）电流表使用时需让电流从正接线柱流入、负接线柱流出，若指针向左偏转，说明电流方向相反，原因是电流表的正、负接线柱接反了。
【答案】
（1）对电流表进行调零；断开；大；试触 （2）如图所示 （3）0.36 （4）电流表的正、负接线柱接反了
【知识点】
电流表的使用、电流的测量
【点评】
本题为电学基础实验题，重点考查电流表的正确使用方法，涵盖调零、量程选择、连接、读数及故障分析，是电学核心基础知识点，难度适中。
【难度系数】
0.6
