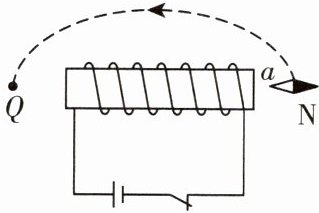

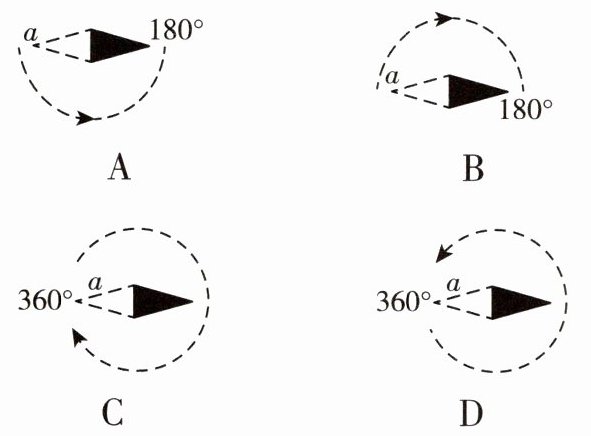

2.(2025·广东)如图,小磁针静止时N极指向右,则螺线管的右端为极。将小磁针沿着图中轨迹缓慢移到Q处,下列符合小磁针a端旋转情况的是。

2.N(或北) D

【分析】
本题需利用小磁针N极指向与磁场方向的关系，结合螺线管外部磁场的分布规律解题。首先，小磁针静止时N极的指向为该点的磁场方向，螺线管外部磁场从N极指向S极，据此判断螺线管的磁极；再根据Q处的磁场方向，分析小磁针的旋转情况。
【解析】
1. 确定螺线管右端的磁极：小磁针静止时N极指向右，说明小磁针所在位置的磁场方向向右。螺线管外部的磁场由N极出发回到S极，因此该点磁场向右，对应螺线管的右端为N极（N极外侧磁场向外，方向向右）。
2. 判断小磁针a端的旋转：当小磁针移到Q处时，Q位于螺线管外部，此处磁场方向从螺线管的N极（右）指向S极（左），即磁场方向向左。小磁针的N极会指向磁场方向，因此小磁针的N极向左旋转，结合选项，符合的旋转情况为D。
【答案】
N(或北) D
【知识点】
磁场方向、螺线管的磁极
【点评】
本题考查磁场方向与小磁针指向的关系，核心是掌握螺线管外部磁场的分布规律，属于基础应用类题目，需准确理解磁极间的相互作用与磁场方向的联系。
【难度系数】
0.5

3.(2025·河南)地球是一个大磁体,我们就处在地球产生的磁场中。下列物体利用地磁场工作的是 ()

A.指南针
B.温度计
C.连通器
D.电磁继电器

3.A

【分析】要解决本题，需明确各选项中物体的工作原理，判断哪个是利用地磁场工作的。首先回忆地磁场的特点：地球周围存在磁场（地磁场），磁体在地磁场中会受磁力作用指向南北方向，据此逐一分析选项。
【解析】逐一分析各选项：
选项A：指南针的核心是小磁体，地球周围存在地磁场，小磁体在地磁场作用下静止时指向南北方向，因此指南针利用地磁场工作；
选项B：温度计利用液体热胀冷缩的性质制成，与地磁场无关；
选项C：连通器的原理是上端开口、底部相连通的容器，装同一种液体且液体不流动时各容器液面保持相平，与地磁场无关；
选项D：电磁继电器利用电流的磁效应控制电路通断，属于电与磁的应用，但并非利用地磁场。
综上，利用地磁场工作的是指南针，对应选项A。
【答案】A
【知识点】地磁场的应用、常见物理仪器的工作原理
【点评】本题考查常见物理器材的工作原理，属于基础知识点的应用，需准确区分不同物理原理对应的器材，难度较低，是对基础知识的常规考查。
【难度系数】0.8

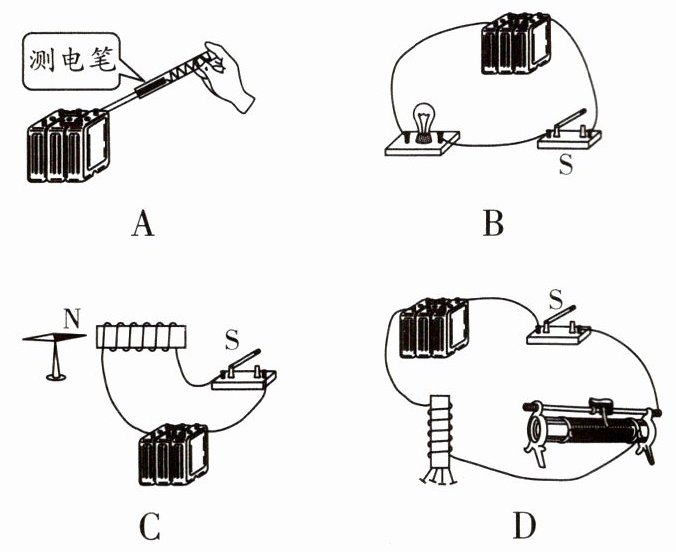

4.(2024·江西)小明从电动玩具上拆下一块电池。为了确定该电池的正负极，他设计了以下四种方案，其中可行的是 ()

4.C

【分析】要确定电池的正负极，需利用能判断电流方向的装置，结合相关物理原理分析各选项：测电笔无法判断直流电池正负极；简单电路无法确定电流方向；通电螺线管搭配小磁针可通过磁场方向和安培定则判断电流方向，进而确定电池正负极；无磁极判断装置的螺线管电路无法判断正负极。
【解析】
选项A：测电笔用于辨别家庭电路的火线和零线，不能判断直流电池的正负极，且使用方法不规范，不可行。
选项B：该电路仅为简单通路，灯泡发光但无法确定电流方向，无法判断电池正负极，不可行。
选项C：通电螺线管周围的磁场方向可通过小磁针静止时N极的指向确定，结合安培定则（右手握住螺线管，四指指向电流方向，大拇指指向螺线管N极），能判断电流方向，进而确定电池正负极，可行。
选项D：电路中有螺线管但无判断磁极的装置，无法确定电流方向，不能判断电池正负极，不可行。
【答案】C
【知识点】安培定则、电路的应用、测电笔的使用
【点评】本题考查利用螺线管和小磁针判断电源正负极的方法，需掌握安培定则的应用，熟悉各实验装置的作用，属于中等难度的基础题。
【难度系数】0.5

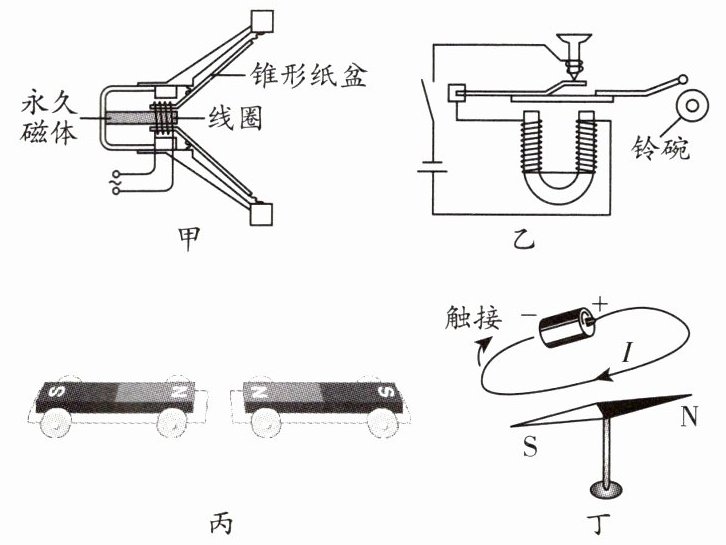

5.(2025·河北改编)如图所示,下列操作或物理知识与结果对应正确的是 ()


A.甲:电流的磁效应→扬声器发声
B.乙:闭合开关→电铃发声
C.丙:同名磁极相斥→小车相互靠近
D.丁:导线触接电池负极→小磁针静止不动

5.B

【分析】
本题需逐一分析每个选项对应的物理原理是否正确，结合各装置的工作规律判断对错：
1. 先明确每个图对应的装置及原理，再对比选项描述是否匹配。
2. 对甲、乙、丙、丁四个图分别分析原理，判断选项的对应关系是否正确。
【解析】
A选项：图甲是扬声器，扬声器的工作原理是通电线圈在磁场中受力运动，从而带动纸盆振动发声，并非电流的磁效应，A错误。
B选项：图乙是电铃装置，闭合开关后，U形电磁铁通电产生磁性，吸引衔铁使小锤敲击铃碗发声；随后电路断开，电磁铁失磁，衔铁复位，电路再次接通，如此反复，电铃持续发声，B正确。
C选项：图丙中，两个小车相邻的磁极都是N极，属于同名磁极，根据磁极间的相互作用，同名磁极相互排斥，小车应相互远离，而非靠近，C错误。
D选项：图丁是奥斯特实验，导线触接电池后电路中有电流，电流周围存在磁场（电流的磁效应），会对小磁针产生力的作用，小磁针会发生偏转，不会静止不动，D错误。
【答案】
B
【知识点】
电流的磁效应、磁极间的相互作用、通电导体在磁场中受力
【点评】
本题考查电与磁的基础应用，需准确区分各装置的工作原理，属于基础类题目，侧重对核心知识点的辨析。
【难度系数】
0.6

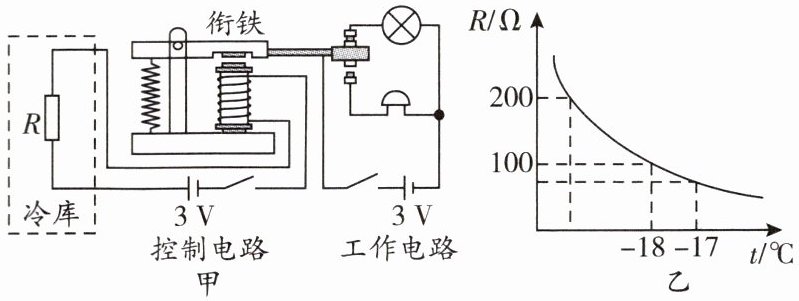

6.(2024·山西)海鲜保存常要求温度低于-18 ℃,小明为海鲜市场的冷库设计了温度自动报警器,其原理如图甲所示。控制电路和工作电路的电源电压均为3 V保持不变,电磁铁线圈电阻忽略不计,乙图为热敏电阻R的阻值随温度变化的图像。冷库温度等于或高于-18 ℃时,工作电路报警。下列说法正确的是
()


A.冷库温度升高时,热敏电阻R的阻值变大
B.工作电路报警时,衔铁被吸下,灯亮铃不响
C.冷库温度为-18 ℃时,控制电路中电流为0.03 A
D.冷库温度降低时,控制电路的电功率变大

6.C

【分析】
要判断各选项的正误，需结合热敏电阻的阻值随温度变化的规律，以及电磁继电器的工作原理、欧姆定律和电功率公式分析：先明确温度变化时热敏电阻的阻值变化，再分析电磁继电器衔铁吸合时工作电路的通断，最后利用欧姆定律计算特定温度下的控制电路电流，结合电功率公式判断功率变化。
【解析】
选项A：由图乙可知，温度升高时，热敏电阻R的阻值变小，而非变大，故A错误。
选项B：当冷库温度等于或高于-18℃时，控制电路电流增大，电磁铁磁性增强，衔铁被吸下，此时工作电路中电铃接通、灯泡断开，即铃响灯灭，并非灯亮铃不响，故B错误。
选项C：由图乙可知，冷库温度为-18℃时，热敏电阻R的阻值为100Ω，控制电路电源电压U=3V，电磁铁线圈电阻不计，根据欧姆定律，控制电路电流$I=\frac{U}{R}=\frac{3V}{100Ω}=0.03A$，故C正确。
选项D：冷库温度降低时，热敏电阻R的阻值变大，控制电路电源电压不变，根据电功率公式$P=\frac{U^2}{R}$，R变大则控制电路的电功率变小，故D错误。
【答案】
C
【知识点】
电磁继电器、欧姆定律、电功率
【点评】
本题结合温度自动报警器考查电磁继电器的工作原理、欧姆定律和电功率的应用，关键是从图像中获取热敏电阻阻值随温度的变化规律，需仔细分析各电路的工作状态，属于中等难度的电路应用题。
【难度系数】
0.6
