类型三 电磁继电器

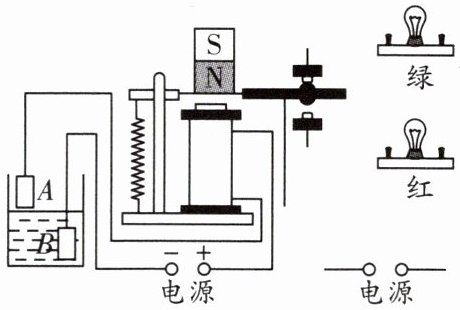

7.如图所示,是小明设计的水位自动报警器,要求水位达到金属块A时红灯亮,没达到A时绿灯亮,由于控制电路电压太低,为了增大电磁铁对衔铁的吸引力,小明在衔铁上固定一个永磁体(上端为S极)以确保水位达到A时电磁铁吸下衔铁红灯亮,请你画出电磁铁的绕线并完成工作电路图。

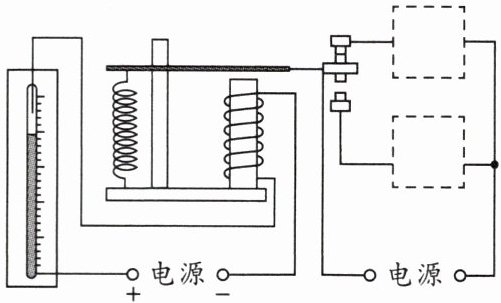

8.如图所示是一种温度自动报警器的原理示意图,当环境温度低于设定的警戒温度时,灯亮,电铃不响。当环境温度达到警戒温度时,灯不亮,电铃响,发出报警信号。

(1)在图中的虚线框内填入相应的电路元件符号并补全电路。(电铃符号为$\frown$)
(2)标出通电螺线管的N极。
类型四 电磁综合作图

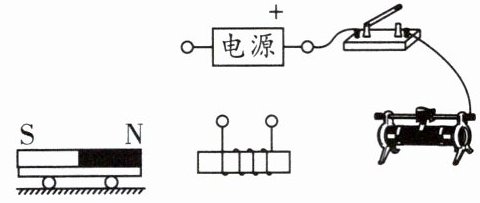

9.如图所示,放有条形磁体的小车静止在水平地面上,小车的右边有一螺线管电路,要求闭合开关,将滑动变阻器滑片向右移动到某一位置时小车开始向左运动。请你将电路图补充完整。

7.如图所示,是小明设计的水位自动报警器,要求水位达到金属块A时红灯亮,没达到A时绿灯亮,由于控制电路电压太低,为了增大电磁铁对衔铁的吸引力,小明在衔铁上固定一个永磁体(上端为S极)以确保水位达到A时电磁铁吸下衔铁红灯亮,请你画出电磁铁的绕线并完成工作电路图。
8.如图所示是一种温度自动报警器的原理示意图,当环境温度低于设定的警戒温度时,灯亮,电铃不响。当环境温度达到警戒温度时,灯不亮,电铃响,发出报警信号。
(1)在图中的虚线框内填入相应的电路元件符号并补全电路。(电铃符号为$\frown$)
(2)标出通电螺线管的N极。
类型四 电磁综合作图
9.如图所示,放有条形磁体的小车静止在水平地面上,小车的右边有一螺线管电路,要求闭合开关,将滑动变阻器滑片向右移动到某一位置时小车开始向左运动。请你将电路图补充完整。
答案

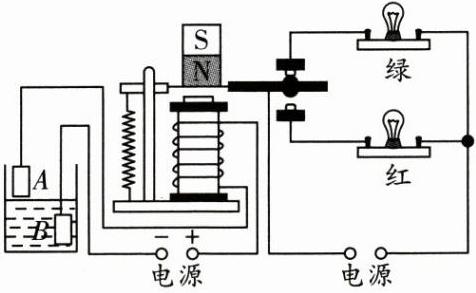

7.如图所示。

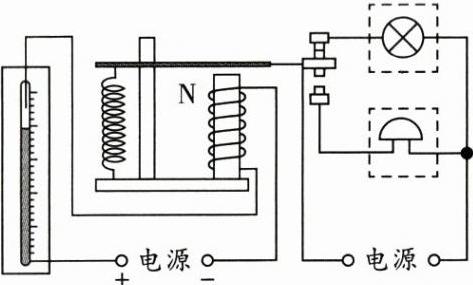

8.如图所示。

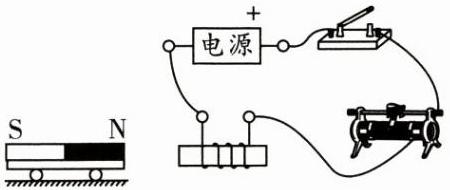

9.如图所示。
解析
【分析】
本题包含3道电磁相关作图题,需结合电磁继电器原理、安培定则、磁极间的相互作用规律分析:
1. 第7题:水位自动报警器,水位达金属块A时控制电路接通,电磁铁需吸下衔铁使红灯亮。衔铁上永磁体上端为S极,根据异名磁极相吸,电磁铁上端应为N极,结合安培定则确定绕线;工作电路需实现水位未达A时绿灯通路、达A时红灯通路。
2. 第8题:温度自动报警器,温度达警戒值时控制电路接通,电磁铁吸下衔铁使电铃响、灯不亮;温度低时控制电路断开,衔铁复位使灯亮、电铃不响。据此确定虚线框内元件,再根据控制电路电流方向,用安培定则标出螺线管N极。
3. 第9题:小车向左运动需螺线管对其产生向左的吸引力,根据磁极间相互作用,螺线管左端应为S极(与小车右端N极相吸);滑片右移时滑动变阻器电阻变小,电流变大,磁性增强,吸引力增大,据此补充电路并结合安培定则确定螺线管绕线。
【解析】
1. 第7题:
绕线:控制电路电流从电源正极流出,结合衔铁永磁体S极,电磁铁上端需为N极,根据安培定则,右手握住螺线管,大拇指指向N极,四指指向电流方向,确定绕线方向。
工作电路:衔铁未被吸下时接触上方触点,绿灯通路;衔铁被吸下时接触下方触点,红灯通路,补全对应电路。
2. 第8题:
元件填充:温度低时控制电路断开,衔铁在上方,接通上方电路,故上方虚线框为灯泡;温度达警戒值时控制电路接通,衔铁被吸下,接通下方电路,故下方虚线框为电铃,补全电路。
N极标注:控制电路电流从电源正极流入螺线管,根据安培定则,右手握住螺线管,四指沿电流方向,大拇指指向右端,故螺线管右端为N极。
3. 第9题:
电路补充:电源正极接开关,开关接滑动变阻器,滑动变阻器接螺线管右端,螺线管左端接电源负极,形成完整通路。
绕线:根据螺线管左端需为S极(与小车N极相吸),结合电流方向,用安培定则确定绕线方向,保证滑片右移时电流增大,磁性增强,小车向左运动。
【答案】
7.
8.
9.
【知识点】
电磁继电器、安培定则、磁极间相互作用
【点评】
本题综合考查电磁学核心应用,需熟练掌握电磁继电器工作原理、安培定则、磁极间的相互作用,是电磁部分的重点题型,注重原理与作图的结合。
【难度系数】
0.5
本题包含3道电磁相关作图题,需结合电磁继电器原理、安培定则、磁极间的相互作用规律分析:
1. 第7题:水位自动报警器,水位达金属块A时控制电路接通,电磁铁需吸下衔铁使红灯亮。衔铁上永磁体上端为S极,根据异名磁极相吸,电磁铁上端应为N极,结合安培定则确定绕线;工作电路需实现水位未达A时绿灯通路、达A时红灯通路。
2. 第8题:温度自动报警器,温度达警戒值时控制电路接通,电磁铁吸下衔铁使电铃响、灯不亮;温度低时控制电路断开,衔铁复位使灯亮、电铃不响。据此确定虚线框内元件,再根据控制电路电流方向,用安培定则标出螺线管N极。
3. 第9题:小车向左运动需螺线管对其产生向左的吸引力,根据磁极间相互作用,螺线管左端应为S极(与小车右端N极相吸);滑片右移时滑动变阻器电阻变小,电流变大,磁性增强,吸引力增大,据此补充电路并结合安培定则确定螺线管绕线。
【解析】
1. 第7题:
绕线:控制电路电流从电源正极流出,结合衔铁永磁体S极,电磁铁上端需为N极,根据安培定则,右手握住螺线管,大拇指指向N极,四指指向电流方向,确定绕线方向。
工作电路:衔铁未被吸下时接触上方触点,绿灯通路;衔铁被吸下时接触下方触点,红灯通路,补全对应电路。
2. 第8题:
元件填充:温度低时控制电路断开,衔铁在上方,接通上方电路,故上方虚线框为灯泡;温度达警戒值时控制电路接通,衔铁被吸下,接通下方电路,故下方虚线框为电铃,补全电路。
N极标注:控制电路电流从电源正极流入螺线管,根据安培定则,右手握住螺线管,四指沿电流方向,大拇指指向右端,故螺线管右端为N极。
3. 第9题:
电路补充:电源正极接开关,开关接滑动变阻器,滑动变阻器接螺线管右端,螺线管左端接电源负极,形成完整通路。
绕线:根据螺线管左端需为S极(与小车N极相吸),结合电流方向,用安培定则确定绕线方向,保证滑片右移时电流增大,磁性增强,小车向左运动。
【答案】
7.
8.
9.
【知识点】
电磁继电器、安培定则、磁极间相互作用
【点评】
本题综合考查电磁学核心应用,需熟练掌握电磁继电器工作原理、安培定则、磁极间的相互作用,是电磁部分的重点题型,注重原理与作图的结合。
【难度系数】
0.5

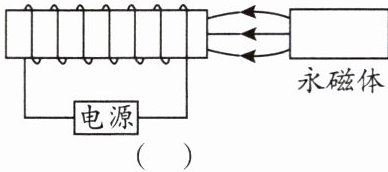

10.根据图中永磁体与通电螺线管右端磁场的磁感线,请你在永磁体上标出其N极并在括号内标出电源的“+”或“-”极。

永磁体
电源
(
永磁体
电源
(
+
)答案

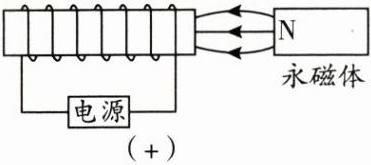

10.如图所示。
解析
【分析】
解题思路:首先利用磁体外部磁感线的方向规律(从N极指向S极),根据图中磁感线的箭头方向,判断永磁体和通电螺线管的磁极;再运用安培定则(右手螺旋定则),结合螺线管的绕线方式,判断出电流方向,进而确定电源的正负极。具体步骤:1. 观察磁感线箭头,确定磁感线的指向,从而得出永磁体和螺线管的磁极;2. 用右手握住螺线管,让大拇指指向螺线管的N极,四指弯曲方向为电流方向,据此判断电流在电路中的流向,确定电源的正负极。
【解析】
1. 磁感线的特点:在磁体外部,磁感线总是从N极出发,回到S极。图中磁感线箭头向左,说明磁感线从右侧永磁体指向左侧螺线管,因此永磁体的左端为N极,螺线管的右端为S极。
2. 安培定则的应用:右手握住螺线管,大拇指指向螺线管的N极(左端),四指弯曲的方向与螺线管中电流的方向一致。由此可知,电流从螺线管的右端流入,左端流出,因此电源的右端为正极,左端为负极。
【答案】
永磁体左端标注“N”,电源括号内标注“+”
【知识点】
磁感线、安培定则
【点评】
本题综合考查磁感线的性质和安培定则的应用,需要学生熟练掌握磁体的磁感线规律和安培定则的操作方法,是电磁学中常见的基础题型。
【难度系数】
0.4
解题思路:首先利用磁体外部磁感线的方向规律(从N极指向S极),根据图中磁感线的箭头方向,判断永磁体和通电螺线管的磁极;再运用安培定则(右手螺旋定则),结合螺线管的绕线方式,判断出电流方向,进而确定电源的正负极。具体步骤:1. 观察磁感线箭头,确定磁感线的指向,从而得出永磁体和螺线管的磁极;2. 用右手握住螺线管,让大拇指指向螺线管的N极,四指弯曲方向为电流方向,据此判断电流在电路中的流向,确定电源的正负极。
【解析】
1. 磁感线的特点:在磁体外部,磁感线总是从N极出发,回到S极。图中磁感线箭头向左,说明磁感线从右侧永磁体指向左侧螺线管,因此永磁体的左端为N极,螺线管的右端为S极。
2. 安培定则的应用:右手握住螺线管,大拇指指向螺线管的N极(左端),四指弯曲的方向与螺线管中电流的方向一致。由此可知,电流从螺线管的右端流入,左端流出,因此电源的右端为正极,左端为负极。
【答案】
永磁体左端标注“N”,电源括号内标注“+”
【知识点】
磁感线、安培定则
【点评】
本题综合考查磁感线的性质和安培定则的应用,需要学生熟练掌握磁体的磁感线规律和安培定则的操作方法,是电磁学中常见的基础题型。
【难度系数】
0.4

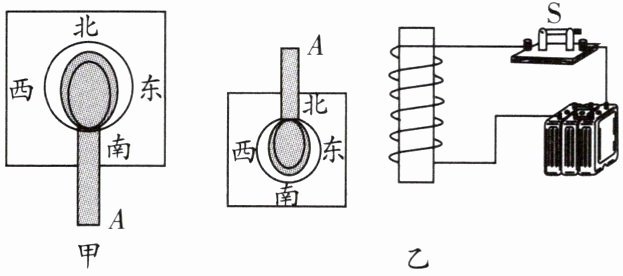

11.图甲为我国最早的指南工具——司南的示意图,请在图甲中标出其静止状态时A点的磁极。将司南放在图乙所示的通电螺线管附近,闭合开关后司南发生了偏转。静止时司南指向如图乙所示,请在图乙中标出通电螺线管的N、S极和电源的“+”“-”极。
甲
北
西
东
南
A

北
西
东
南
A
S
乙
甲
北
西
东
南
A
北
西
东
南
A
S
乙
答案

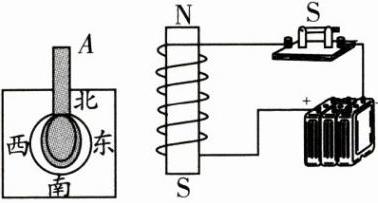

11.如图所示。
解析
【分析】
要解决本题,需运用磁体的指向性、磁极间的相互作用规律以及安培定则进行分析:
1. 图甲中,司南是磁体,静止时勺柄指向地理南极,对应磁体的S极,因此A端(勺柄)为S极;
2. 图乙中,司南静止时勺柄A指向北方,说明A是司南的N极,根据异名磁极相互吸引,司南的N极指向通电螺线管的S极,故通电螺线管上端为S极,下端为N极;
3. 用安培定则判断电源极性:右手握住螺线管,大拇指指向螺线管的N极(下端),四指弯曲方向为电流方向,可知电流从螺线管下端流入、上端流出,因此电源下端为正极,上端为负极。
【解析】
步骤1:标注图甲A点磁极。司南静止时指南的一端是S极,图甲中A端指向南方,故A为S极;
步骤2:标注图乙通电螺线管的N、S极。司南的N极(A端)指向螺线管的S极,因此通电螺线管上端为S极,下端为N极;
步骤3:标注电源正负极。根据安培定则,电流从螺线管下端流入,故电源下端为“+”,上端为“-”。
【答案】

【知识点】
磁体的指向性、磁极间的相互作用、安培定则
【点评】
本题结合古代司南的原理,考查磁体性质与安培定则的应用,需掌握磁极间的相互作用规律和安培定则的操作方法,属于中等难度的基础题,能较好考查学生对相关知识点的掌握情况。
【难度系数】
0.5
要解决本题,需运用磁体的指向性、磁极间的相互作用规律以及安培定则进行分析:
1. 图甲中,司南是磁体,静止时勺柄指向地理南极,对应磁体的S极,因此A端(勺柄)为S极;
2. 图乙中,司南静止时勺柄A指向北方,说明A是司南的N极,根据异名磁极相互吸引,司南的N极指向通电螺线管的S极,故通电螺线管上端为S极,下端为N极;
3. 用安培定则判断电源极性:右手握住螺线管,大拇指指向螺线管的N极(下端),四指弯曲方向为电流方向,可知电流从螺线管下端流入、上端流出,因此电源下端为正极,上端为负极。
【解析】
步骤1:标注图甲A点磁极。司南静止时指南的一端是S极,图甲中A端指向南方,故A为S极;
步骤2:标注图乙通电螺线管的N、S极。司南的N极(A端)指向螺线管的S极,因此通电螺线管上端为S极,下端为N极;
步骤3:标注电源正负极。根据安培定则,电流从螺线管下端流入,故电源下端为“+”,上端为“-”。
【答案】
【知识点】
磁体的指向性、磁极间的相互作用、安培定则
【点评】
本题结合古代司南的原理,考查磁体性质与安培定则的应用,需掌握磁极间的相互作用规律和安培定则的操作方法,属于中等难度的基础题,能较好考查学生对相关知识点的掌握情况。
【难度系数】
0.5

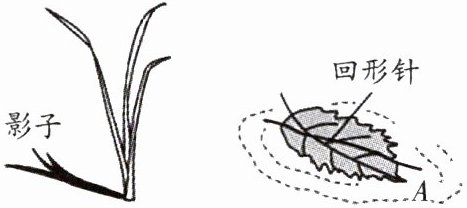

1.(2025·福建)将回形针掰直,磁化后放在树叶上,漂浮于水面,如图,回形针在地球

磁场
的作用下,静止后指向南北。参照冬季午间小草的影子偏向北方,进一步推测A端是回形针磁体的S(南)
极。答案
1.磁场 S(南)
解析
【分析】
首先,磁化后的回形针相当于一个小磁体,小磁体静止时指向南北是因为受到地球磁场的作用;其次,地磁场的南极位于地理北极附近,小磁体的N极指向地理北极(北方),S极指向地理南极(南方)。题目中提到冬季午间小草的影子偏向北方,说明图中左侧为北方,结合小磁体的指向规律可判断A端的磁极。
【解析】
1. 地球周围存在地磁场,磁化后的回形针是小磁体,小磁体在地磁场作用下静止时会指向南北方向,因此回形针在地球磁场的作用下静止后指向南北;
2. 地磁场的南极在地理北极附近,小磁体的N极指向地理北极(北方),S极指向地理南极(南方)。已知小草影子偏向北方,说明图中左侧为北方,小磁体的左端指向北方(N极),则右端A端指向南方,即A端是S极。
【答案】
磁场;S(南)
【知识点】
地磁场;磁极
【点评】
本题结合生活场景考查地磁场的相关知识,需理解地磁场的特点和小磁体磁极的指向规律,属于基础应用类题目。
【难度系数】
0.6
首先,磁化后的回形针相当于一个小磁体,小磁体静止时指向南北是因为受到地球磁场的作用;其次,地磁场的南极位于地理北极附近,小磁体的N极指向地理北极(北方),S极指向地理南极(南方)。题目中提到冬季午间小草的影子偏向北方,说明图中左侧为北方,结合小磁体的指向规律可判断A端的磁极。
【解析】
1. 地球周围存在地磁场,磁化后的回形针是小磁体,小磁体在地磁场作用下静止时会指向南北方向,因此回形针在地球磁场的作用下静止后指向南北;
2. 地磁场的南极在地理北极附近,小磁体的N极指向地理北极(北方),S极指向地理南极(南方)。已知小草影子偏向北方,说明图中左侧为北方,小磁体的左端指向北方(N极),则右端A端指向南方,即A端是S极。
【答案】
磁场;S(南)
【知识点】
地磁场;磁极
【点评】
本题结合生活场景考查地磁场的相关知识,需理解地磁场的特点和小磁体磁极的指向规律,属于基础应用类题目。
【难度系数】
0.6
