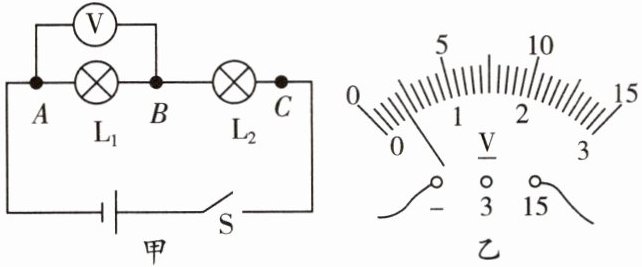

2.在“探究串联电路的电压规律”实验中,小亮同学设计了如图甲所示的电路。
(1)为了使实验结论具有普遍意义,$L_1$、$L_2$应该选择规格
(2)小亮根据图甲连接好电路,闭合开关,电压表示数如图乙所示,为
(3)测出$L_1$两端电压后,小亮断开开关,将与

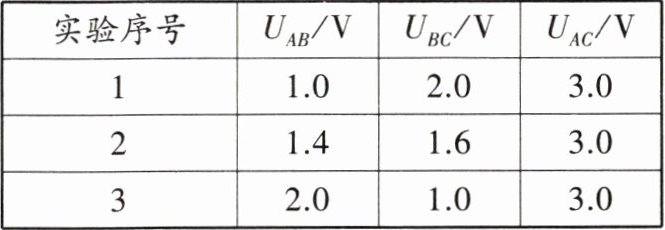

(4)正确操作完成三次实验后,实验数据如下表所示。进行多次实验的目的是
(1)为了使实验结论具有普遍意义,$L_1$、$L_2$应该选择规格
不相同
（填“相同”或“不相同”）的小灯泡。(2)小亮根据图甲连接好电路,闭合开关,电压表示数如图乙所示,为
2
V,为了使实验结果更准确,接下来他应该断开开关,将电压表改接0~3 V的量程
。(3)测出$L_1$两端电压后,小亮断开开关,将与
B
点相连的导线改接到C点,即可测量电源电压。(4)正确操作完成三次实验后,实验数据如下表所示。进行多次实验的目的是
使得实验结论更具有普遍性
；由实验数据可得出结论：在串联电路中,总电压等于各用电器两端电压之和
。答案
(1)不相同
(2)2 断开开关,将电压表改接0~3 V的量程
(3)B
(4)使得实验结论更具有普遍性 在串联电路中,总电压等于各用电器两端电压之和
(2)2 断开开关,将电压表改接0~3 V的量程
(3)B
(4)使得实验结论更具有普遍性 在串联电路中,总电压等于各用电器两端电压之和
解析
【分析】
要解决这道“探究串联电路的电压规律”的实验题，需结合实验设计原则、电压表的使用规则、实验目的等知识点逐步分析：
1. 第(1)问：探究普遍规律时，需避免实验的偶然性，若选择相同规格的小灯泡，实验结果具有特殊性，无法代表普遍情况，因此要选不同规格的灯泡。
2. 第(2)问：先根据电压表量程读数，再判断量程是否合适，若量程过大导致读数误差大，需更换小量程，且更换量程前要断开开关，保证电路安全。
3. 第(3)问：测电源电压需让电压表并联在电源两端，需明确原电压表的接线位置，调整接线点使电压表并联到电源两端。
4. 第(4)问：探究规律的实验中，多次实验是为了避免偶然性，让结论更具普遍性；分析实验数据可得出串联电路电压的规律。
【解析】
(1) 为使实验结论具有普遍意义，避免因选用相同规格小灯泡导致的实验偶然性，应选择规格不相同的小灯泡。
(2) 图乙中电压表选用0~15V量程，分度值为0.5V，读数为2V；由于0~15V量程分度值较大，测量误差大，为使实验结果更准确，应断开开关，将电压表改接0~3V的量程。
(3) 测量电源电压时，电压表需并联在电源两端。原测量L₁两端电压时，电压表接在A点和B点，因此需将与B点相连的导线改接到C点，使电压表并联在电源两端。
(4) 进行多次实验的目的是避免实验偶然性，使得实验结论更具有普遍性；分析实验数据可知，串联电路中总电压等于各用电器两端电压之和。
【答案】
(1)不相同
(2)2；断开开关，将电压表改接0~3 V的量程
(3)B
(4)使得实验结论更具有普遍性；在串联电路中，总电压等于各用电器两端电压之和
【知识点】
串联电路电压规律、电压表的使用、实验探究的普遍性
【点评】
本题为电学基础实验题，围绕“探究串联电路电压规律”的核心考点，考查实验设计、电压表操作、多次实验的意义等内容，知识点覆盖全面，难度适中，是初中物理电学实验的典型题型，有助于学生巩固基础实验方法。
【难度系数】
0.7
要解决这道“探究串联电路的电压规律”的实验题，需结合实验设计原则、电压表的使用规则、实验目的等知识点逐步分析：
1. 第(1)问：探究普遍规律时，需避免实验的偶然性，若选择相同规格的小灯泡，实验结果具有特殊性，无法代表普遍情况，因此要选不同规格的灯泡。
2. 第(2)问：先根据电压表量程读数，再判断量程是否合适，若量程过大导致读数误差大，需更换小量程，且更换量程前要断开开关，保证电路安全。
3. 第(3)问：测电源电压需让电压表并联在电源两端，需明确原电压表的接线位置，调整接线点使电压表并联到电源两端。
4. 第(4)问：探究规律的实验中，多次实验是为了避免偶然性，让结论更具普遍性；分析实验数据可得出串联电路电压的规律。
【解析】
(1) 为使实验结论具有普遍意义，避免因选用相同规格小灯泡导致的实验偶然性，应选择规格不相同的小灯泡。
(2) 图乙中电压表选用0~15V量程，分度值为0.5V，读数为2V；由于0~15V量程分度值较大，测量误差大，为使实验结果更准确，应断开开关，将电压表改接0~3V的量程。
(3) 测量电源电压时，电压表需并联在电源两端。原测量L₁两端电压时，电压表接在A点和B点，因此需将与B点相连的导线改接到C点，使电压表并联在电源两端。
(4) 进行多次实验的目的是避免实验偶然性，使得实验结论更具有普遍性；分析实验数据可知，串联电路中总电压等于各用电器两端电压之和。
【答案】
(1)不相同
(2)2；断开开关，将电压表改接0~3 V的量程
(3)B
(4)使得实验结论更具有普遍性；在串联电路中，总电压等于各用电器两端电压之和
【知识点】
串联电路电压规律、电压表的使用、实验探究的普遍性
【点评】
本题为电学基础实验题，围绕“探究串联电路电压规律”的核心考点，考查实验设计、电压表操作、多次实验的意义等内容，知识点覆盖全面，难度适中，是初中物理电学实验的典型题型，有助于学生巩固基础实验方法。
【难度系数】
0.7
3.小明做实验时,连接了如图所示的电路,闭合开关S时,三个电表的示数分别为0.25 A、5 V、8 V,但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据,分别计算出:
(1)通过灯$L_1$、$L_2$的电流。
(2)电源电压。
(3)灯$L_1$、$L_2$两端各自的电压。
(1)通过灯$L_1$、$L_2$的电流。
(2)电源电压。
(3)灯$L_1$、$L_2$两端各自的电压。
答案
(1)由电路图可知两个灯泡串联,所以通过两个灯泡的电流为：
$I_1=I_2=I=0.25\ \mathrm{A}$
(2)由电路图可知,电压表$\mathrm{V}_1$测量电源电压,所以电源电压为：
$U=8\ \mathrm{V}$
(3)由电路图可知,电压表$\mathrm{V}_2$测量灯泡$\mathrm{L}_1$两端的电压,则灯泡$\mathrm{L}_1$两端的电压:$U_1=5\ \mathrm{V}$
灯泡$\mathrm{L}_2$两端的电压为:$U_2=U-U_1=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$
$I_1=I_2=I=0.25\ \mathrm{A}$
(2)由电路图可知,电压表$\mathrm{V}_1$测量电源电压,所以电源电压为：
$U=8\ \mathrm{V}$
(3)由电路图可知,电压表$\mathrm{V}_2$测量灯泡$\mathrm{L}_1$两端的电压,则灯泡$\mathrm{L}_1$两端的电压:$U_1=5\ \mathrm{V}$
灯泡$\mathrm{L}_2$两端的电压为:$U_2=U-U_1=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$
解析
【分析】首先分析电路结构：闭合开关S后，灯$L_1$与$L_2$串联，电流表A测量串联电路中的电流，电压表$\mathrm{V}_1$并联在电源两端，测量电源电压；电压表$\mathrm{V}_2$并联在$L_1$两端，测量$L_1$两端的电压。根据串联电路的电流规律，串联电路中各处电流相等，因此通过$L_1$和$L_2$的电流等于电流表的示数；根据串联电路的电压规律，总电压等于各部分电路两端电压之和，结合各电压表的测量对象，可确定电源电压、$L_1$和$L_2$的电压。
【解析】
(1) 由电路图可知，$L_1$与$L_2$串联，电流表测串联电路的电流，根据串联电路电流处处相等的规律，通过灯$L_1$、$L_2$的电流均等于电流表的示数，即$I_1=I_2=I=0.25\ \mathrm{A}$。
(2) 电压表$\mathrm{V}_1$测量电源电压，因此电源电压等于$\mathrm{V}_1$的示数，即$U=8\ \mathrm{V}$。
(3) 电压表$\mathrm{V}_2$测量$L_1$两端的电压，故$L_1$两端的电压$U_1=5\ \mathrm{V}$；根据串联电路电压规律，$L_2$两端的电压$U_2=U-U_1=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$。
【答案】
(1) 通过灯$L_1$、$L_2$的电流均为$0.25\ \mathrm{A}$；
(2) 电源电压为$8\ \mathrm{V}$；
(3) 灯$L_1$两端电压为$5\ \mathrm{V}$，灯$L_2$两端电压为$3\ \mathrm{V}$。
【知识点】
串联电路电流规律、串联电路电压规律、电表测量对象判断
【点评】
本题考查串联电路的电流和电压特点，核心是正确判断各电表的测量对象，属于基础电路分析题，侧重对基础规律的应用。
【难度系数】
0.7
【解析】
(1) 由电路图可知，$L_1$与$L_2$串联，电流表测串联电路的电流，根据串联电路电流处处相等的规律，通过灯$L_1$、$L_2$的电流均等于电流表的示数，即$I_1=I_2=I=0.25\ \mathrm{A}$。
(2) 电压表$\mathrm{V}_1$测量电源电压，因此电源电压等于$\mathrm{V}_1$的示数，即$U=8\ \mathrm{V}$。
(3) 电压表$\mathrm{V}_2$测量$L_1$两端的电压，故$L_1$两端的电压$U_1=5\ \mathrm{V}$；根据串联电路电压规律，$L_2$两端的电压$U_2=U-U_1=8\ \mathrm{V}-5\ \mathrm{V}=3\ \mathrm{V}$。
【答案】
(1) 通过灯$L_1$、$L_2$的电流均为$0.25\ \mathrm{A}$；
(2) 电源电压为$8\ \mathrm{V}$；
(3) 灯$L_1$两端电压为$5\ \mathrm{V}$，灯$L_2$两端电压为$3\ \mathrm{V}$。
【知识点】
串联电路电流规律、串联电路电压规律、电表测量对象判断
【点评】
本题考查串联电路的电流和电压特点，核心是正确判断各电表的测量对象，属于基础电路分析题，侧重对基础规律的应用。
【难度系数】
0.7
