四、综合题

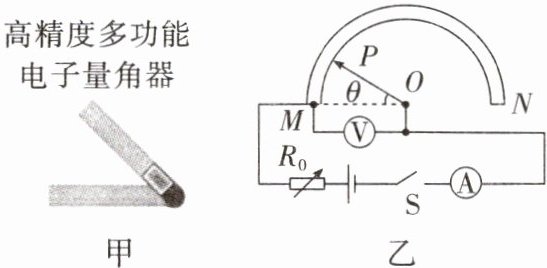

16.(2025禅城区期末)图甲为高精度多功能电子量角器,其简化电路图如图乙所示,O为半圆弧电阻MN的圆心,金属滑片OP为半径,与半圆弧电阻接触良好,指针(即滑片OP)的旋转角度为θ,电源电压恒为4.5 V,R₀为电阻箱。当将滑片OP旋转至M处时,电路中电流为0.5 A。求:
(1)电阻箱R₀接入电路的电阻。
(2)当θ为90°时,电流表示数为0.3 A,此时电压表示数。

(1)$9\ \Omega$
(2)$1.8\ \mathrm{V}$

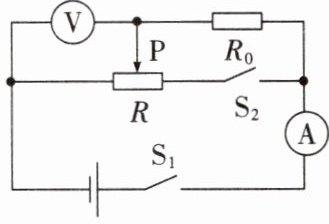

17. 如图所示，电源电压保持不变，电阻器$R_0$的电阻为$10\ \Omega$。当开关$S_1$闭合、$S_2$断开，滑动变阻器的滑片P位于中间位置时，电压表的示数为2.5 V，电流表的示数为0.2 A。求：
(1)滑动变阻器的最大电阻。
(2)电源电压。
(3)闭合开关$S_1$和$S_2$，将滑片P移到最左端时，电流表的示数。

(1)$25\ \Omega$
(2)$4.5\ \mathrm{V}$
(3)$0.63\ \mathrm{A}$
