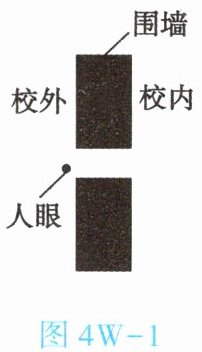

1. (★★)在图4W-1中画出小明同学在校外通过学校围墙的小洞观看到校内的范围（围墙及小洞如图所示）
答案

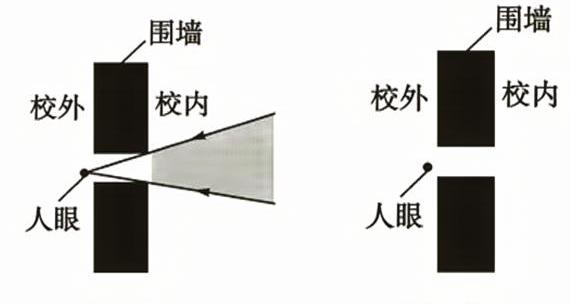

1. 如答图4W-1所示
解析
【分析】要确定人眼通过围墙小洞看到校内的范围，需依据光的直线传播原理：人眼看到物体是因为物体反射的光沿直线传播进入人眼。因此，从人眼出发，连接围墙小洞的两个边缘点，将两条直线向校内延伸，两直线间的区域就是能看到的校内范围。
【解析】作图步骤：1. 确定人眼位置和围墙小洞的上端点、下端点；2. 用直尺连接人眼与小洞上端点、人眼与小洞下端点，得到两条直线；3. 将这两条直线向校内方向延长，两直线所夹区域即为小明能看到的校内范围，对应参考答案的答图。
【答案】
【知识点】光的直线传播
【点评】本题考查光的直线传播的实际应用，是基础作图题，核心是利用光沿直线传播的规律确定观察范围，难度不大。
【难度系数】0.6
【解析】作图步骤：1. 确定人眼位置和围墙小洞的上端点、下端点；2. 用直尺连接人眼与小洞上端点、人眼与小洞下端点，得到两条直线；3. 将这两条直线向校内方向延长，两直线所夹区域即为小明能看到的校内范围，对应参考答案的答图。
【答案】
【知识点】光的直线传播
【点评】本题考查光的直线传播的实际应用，是基础作图题，核心是利用光沿直线传播的规律确定观察范围，难度不大。
【难度系数】0.6

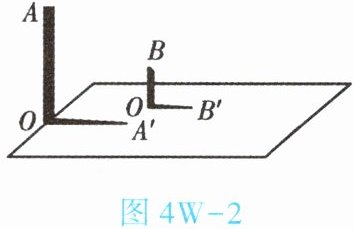

2. (★★)如图4W-2所示是两根标杆OA和OB及它们在同一点光源下的影子$OA'$和$OB'$。请在图中画出点光源的位置(用点P表示)。
答案

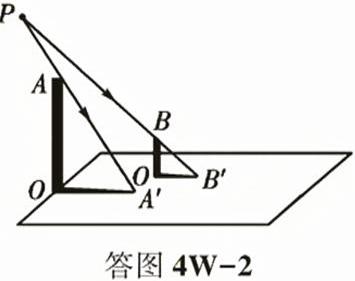

2. 如答图4W-2所示
解析
【分析】要确定点光源的位置，需依据中心投影的性质：在中心投影中，物体顶端与对应影子顶端的连线必经过点光源。因此，只需分别连接两根标杆的顶端和它们影子的顶端，两条连线的交点就是点光源的位置。
【解析】1. 连接标杆OA的顶端A和其影子OA'的顶端A'，得到直线AA'；2. 连接标杆OB的顶端B和其影子OB'的顶端B'，得到直线BB'；3. 直线AA'与直线BB'的交点即为点光源P，如答图4W-2所示。
【答案】如答图4W-2所示
【知识点】中心投影
【点评】本题考查中心投影的作图，核心是利用中心投影的性质确定点光源，属于中等难度的作图题，需掌握对应点连线过光源的规律。
【难度系数】0.6
【解析】1. 连接标杆OA的顶端A和其影子OA'的顶端A'，得到直线AA'；2. 连接标杆OB的顶端B和其影子OB'的顶端B'，得到直线BB'；3. 直线AA'与直线BB'的交点即为点光源P，如答图4W-2所示。
【答案】如答图4W-2所示
【知识点】中心投影
【点评】本题考查中心投影的作图，核心是利用中心投影的性质确定点光源，属于中等难度的作图题，需掌握对应点连线过光源的规律。
【难度系数】0.6

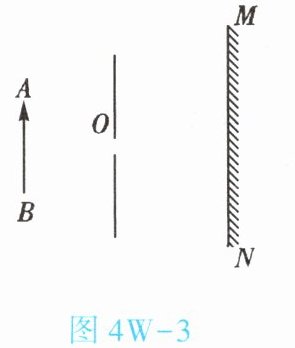

3. (★★)请在图4W-3中画出蜡烛AB经小孔所成像的光路及其在光屏MN上所成的像A'B'。
答案

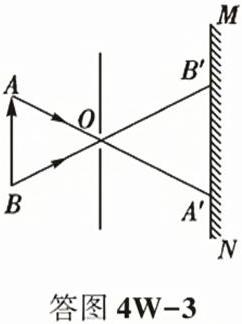

3. 如答图4W-3所示
解析
【分析】要画出蜡烛AB经小孔的成像，需利用光的直线传播原理：蜡烛上的每个点发出的光线沿直线传播，经过小孔后在另一侧的光屏上形成对应像点。因此，只需分别确定A、B两点经过小孔O后的像点，再连接像点即可得到完整的像。
【解析】步骤如下：1. 从A点出发，作经过小孔O的直线，延长该直线至光屏MN，交点即为A的像点A'；2. 从B点出发，作经过小孔O的直线，延长该直线至光屏MN，交点即为B的像点B'；3. 连接A'和B'，并在两条光线上标注光线传播方向（从AB指向MN），即完成光路和像的绘制，结果如答图4W-3所示。
【答案】如答图4W-3所示
【知识点】光的直线传播、小孔成像
【点评】本题考查小孔成像的作图，核心是利用光的直线传播规律，属于光学基础作图题，需掌握像点的确定方法。
【难度系数】0.6
【解析】步骤如下：1. 从A点出发，作经过小孔O的直线，延长该直线至光屏MN，交点即为A的像点A'；2. 从B点出发，作经过小孔O的直线，延长该直线至光屏MN，交点即为B的像点B'；3. 连接A'和B'，并在两条光线上标注光线传播方向（从AB指向MN），即完成光路和像的绘制，结果如答图4W-3所示。
【答案】如答图4W-3所示
【知识点】光的直线传播、小孔成像
【点评】本题考查小孔成像的作图，核心是利用光的直线传播规律，属于光学基础作图题，需掌握像点的确定方法。
【难度系数】0.6

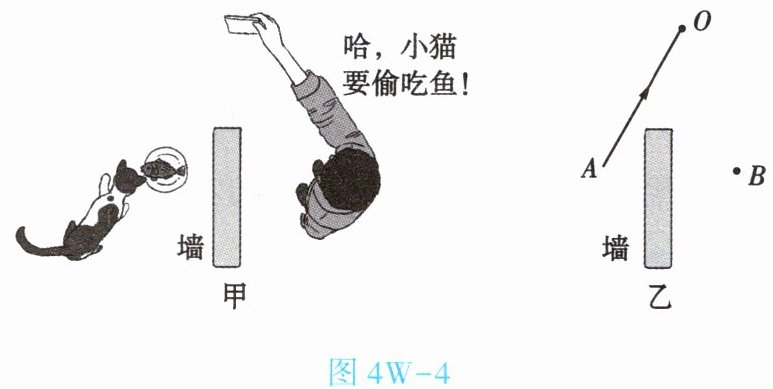

4. (★★)如图4W-4甲,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼;如图4W-4乙所示,AO表示来自小猫的入射光线,O点为入射点,B点为小孟眼睛所在位置。请在图4W-4乙中完成作图:①画出反射光线OB;②根据光的反射定律画出镜面。(镜面用“〰〰〰〰”表示,保留作图痕迹)
图4W-4
图4W-4
答案
4. 如答图4W-4所示
解析
【分析】
要完成该作图，需依据光的反射定律：反射光线、入射光线和法线在同一平面，反射角等于入射角；法线是反射光线与入射光线夹角的角平分线，且镜面与法线垂直。解题步骤为：①连接O、B得到反射光线OB；②作∠AOB的角平分线作为法线；③过O点作垂直于法线的直线，即为镜面。
【解析】
1. 连接入射点O和眼睛位置B，得到反射光线OB（光线方向从O指向B）；
2. 以O为顶点，作∠AOB的角平分线，该线为法线（用虚线表示，保留作图痕迹）；
3. 过O点作垂直于法线的直线，用镜面符号（〰〰〰〰）表示，即为平面镜的位置，完成作图。
【答案】
（作图结果：连接OB，作∠AOB的角平分线（虚线为法线），过O作法线的垂线为镜面（〰〰），如标准作图所示）
【知识点】
光的反射定律、平面镜作图
【点评】
本题考查光的反射定律的应用，需掌握反射光线、法线、镜面的作图方法，利用角平分线和垂直关系完成作图，是光学基础作图题。
【难度系数】
0.6
要完成该作图，需依据光的反射定律：反射光线、入射光线和法线在同一平面，反射角等于入射角；法线是反射光线与入射光线夹角的角平分线，且镜面与法线垂直。解题步骤为：①连接O、B得到反射光线OB；②作∠AOB的角平分线作为法线；③过O点作垂直于法线的直线，即为镜面。
【解析】
1. 连接入射点O和眼睛位置B，得到反射光线OB（光线方向从O指向B）；
2. 以O为顶点，作∠AOB的角平分线，该线为法线（用虚线表示，保留作图痕迹）；
3. 过O点作垂直于法线的直线，用镜面符号（〰〰〰〰）表示，即为平面镜的位置，完成作图。
【答案】
（作图结果：连接OB，作∠AOB的角平分线（虚线为法线），过O作法线的垂线为镜面（〰〰），如标准作图所示）
【知识点】
光的反射定律、平面镜作图
【点评】
本题考查光的反射定律的应用，需掌握反射光线、法线、镜面的作图方法，利用角平分线和垂直关系完成作图，是光学基础作图题。
【难度系数】
0.6

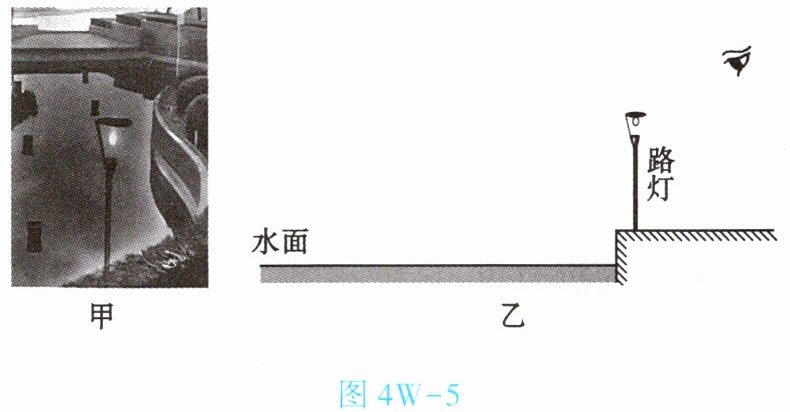

5. (★★)(2025·湖北)如图4W-5甲为校园摄影展中小芳的作品,太阳在湖中的倒影“镶嵌”在湖边的路灯中。为解释通过路灯的空隙看到太阳的像,请在图4W-5乙中画一条太阳光经水面反射到人眼的光路。(保留作图痕迹)
类型三 平面镜成像作图
方法指导:平面镜所成的像和物关于镜面对称,找对称点的线是辅助线,要画虚线;确定光路时,没有给定入射点的题目,确定入射点是解题的关键;平面镜所成的像是虚像,像的轮廓要用虚线。
类型三 平面镜成像作图
方法指导:平面镜所成的像和物关于镜面对称,找对称点的线是辅助线,要画虚线;确定光路时,没有给定入射点的题目,确定入射点是解题的关键;平面镜所成的像是虚像,像的轮廓要用虚线。
答案

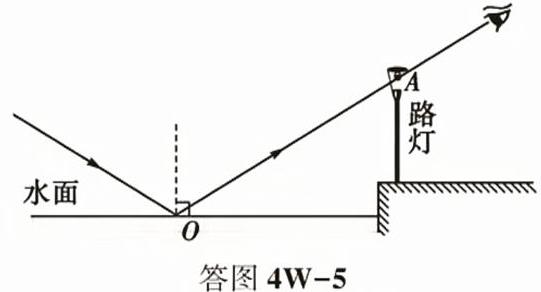

5. 如答图4W-5所示
解析
【分析】
本题是利用水面作为平面镜，作太阳光经水面反射到人眼的光路图。解题思路：水面相当于平面镜，太阳在水中的像与太阳关于水面对称；需先确定光线的入射点，连接人眼与太阳的像，其与水面的交点即为入射点；再分别画出入射光线（太阳到入射点）和反射光线（入射点到人眼），同时保留法线、对称线等作图痕迹。
【解析】
作图步骤：
1. 作太阳关于水面的对称点（太阳的虚像，用虚线辅助线确定）；
2. 连接人眼与太阳的像，该线段与水面交于点O（入射点）；
3. 连接太阳与点O，得到入射光线，箭头指向点O；
4. 连接点O与人眼，得到反射光线，箭头指向人眼；
5. 过点O作垂直于水面的虚线（法线），保留所有作图痕迹。
【答案】
如答图4W-5所示
【知识点】
光的反射、平面镜成像
【点评】
本题考查平面镜成像的光路作图，需掌握平面镜成像特点（像与物关于镜面对称）及光的反射光路的画法，是光学基础作图题，注重作图规范的考查。
【难度系数】
0.6
本题是利用水面作为平面镜，作太阳光经水面反射到人眼的光路图。解题思路：水面相当于平面镜，太阳在水中的像与太阳关于水面对称；需先确定光线的入射点，连接人眼与太阳的像，其与水面的交点即为入射点；再分别画出入射光线（太阳到入射点）和反射光线（入射点到人眼），同时保留法线、对称线等作图痕迹。
【解析】
作图步骤：
1. 作太阳关于水面的对称点（太阳的虚像，用虚线辅助线确定）；
2. 连接人眼与太阳的像，该线段与水面交于点O（入射点）；
3. 连接太阳与点O，得到入射光线，箭头指向点O；
4. 连接点O与人眼，得到反射光线，箭头指向人眼；
5. 过点O作垂直于水面的虚线（法线），保留所有作图痕迹。
【答案】
如答图4W-5所示
【知识点】
光的反射、平面镜成像
【点评】
本题考查平面镜成像的光路作图，需掌握平面镜成像特点（像与物关于镜面对称）及光的反射光路的画法，是光学基础作图题，注重作图规范的考查。
【难度系数】
0.6
