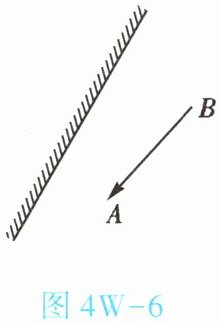

6. (★★)如图4W-6,作出物体AB在平面镜中所成的像A'B'。
答案

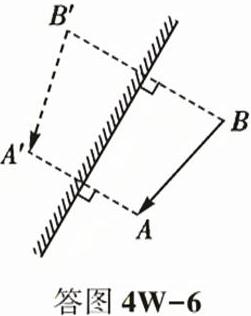

6. 如答图4W-6所示
解析
【分析】
要作出物体AB在平面镜中的像，需依据平面镜成像“像与物体关于镜面对称”的特点。具体思路是：先确定物体的两个端点A、B，分别作出它们关于平面镜的对称点，再连接对称点得到像，注意像要用虚线表示。
【解析】
1. 过点A作平面镜的垂线，延长垂线至平面镜另一侧，使该侧点到平面镜的距离等于A到平面镜的距离，得到A的对称点A'；
2. 同理，过点B作平面镜的垂线，延长至平面镜另一侧，使该侧点到平面镜的距离等于B到平面镜的距离，得到B的对称点B'；
3. 用虚线连接A'、B'，A'B'即为物体AB在平面镜中所成的像。
【答案】
如答图4W-6所示
【知识点】
平面镜成像作图、像物对称
【点评】
本题是基础光学作图题，核心考查平面镜成像的对称特点，作图时需注意辅助线和像用虚线，难度不大，属于需掌握的基础技能。
【难度系数】
0.3
要作出物体AB在平面镜中的像，需依据平面镜成像“像与物体关于镜面对称”的特点。具体思路是：先确定物体的两个端点A、B，分别作出它们关于平面镜的对称点，再连接对称点得到像，注意像要用虚线表示。
【解析】
1. 过点A作平面镜的垂线，延长垂线至平面镜另一侧，使该侧点到平面镜的距离等于A到平面镜的距离，得到A的对称点A'；
2. 同理，过点B作平面镜的垂线，延长至平面镜另一侧，使该侧点到平面镜的距离等于B到平面镜的距离，得到B的对称点B'；
3. 用虚线连接A'、B'，A'B'即为物体AB在平面镜中所成的像。
【答案】
如答图4W-6所示
【知识点】
平面镜成像作图、像物对称
【点评】
本题是基础光学作图题，核心考查平面镜成像的对称特点，作图时需注意辅助线和像用虚线，难度不大，属于需掌握的基础技能。
【难度系数】
0.3

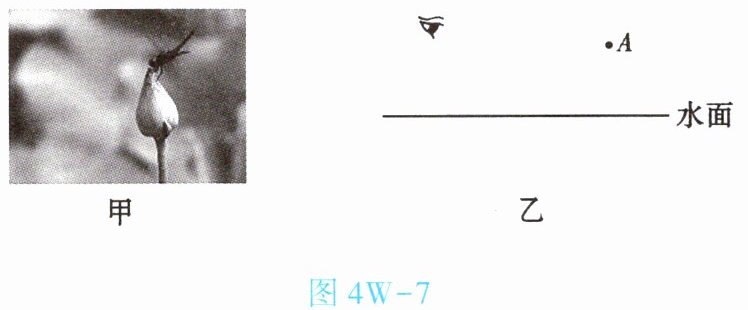

7.(★★★)古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图4W-7甲所示。请在图4W-7乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A点表示蜻蜓。
答案

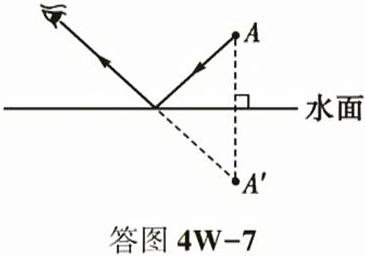

7. 如答图4W-7所示
解析
【分析】
要画出蜻蜓A经水面反射进入人眼的光路，需利用平面镜成像的特点：像与物关于镜面对称。解题思路为：先确定蜻蜓的像，再通过像找到入射点，最后连接光线并标注方向。
【解析】
1. 作A点关于水面的对称点A'，使A与A'到水面的距离相等，且连线垂直于水面；
2. 连接人眼与A'，该线段与水面的交点即为光线的入射点O；
3. 连接A与O，得到入射光线，箭头方向从A指向O；连接O与人眼，得到反射光线，箭头方向从O指向人眼，完成光路图。
【答案】
如答图4W-7所示
【知识点】
光的反射；平面镜成像
【点评】
本题考查光的反射光路作图，利用对称法确定反射光线路径，是光学作图的基础题型，需掌握平面镜成像的作图方法。
【难度系数】
0.5
要画出蜻蜓A经水面反射进入人眼的光路，需利用平面镜成像的特点：像与物关于镜面对称。解题思路为：先确定蜻蜓的像，再通过像找到入射点，最后连接光线并标注方向。
【解析】
1. 作A点关于水面的对称点A'，使A与A'到水面的距离相等，且连线垂直于水面；
2. 连接人眼与A'，该线段与水面的交点即为光线的入射点O；
3. 连接A与O，得到入射光线，箭头方向从A指向O；连接O与人眼，得到反射光线，箭头方向从O指向人眼，完成光路图。
【答案】
如答图4W-7所示
【知识点】
光的反射；平面镜成像
【点评】
本题考查光的反射光路作图，利用对称法确定反射光线路径，是光学作图的基础题型，需掌握平面镜成像的作图方法。
【难度系数】
0.5

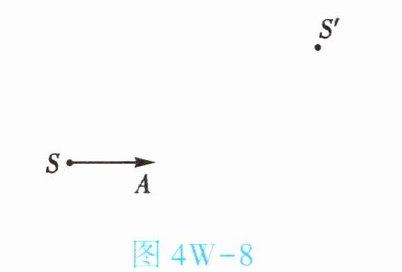

8.(★★★)如图4W-8所示,S'为点光源S在平面镜MN中的像,SA为光源S发出的一条光线,请画出平面镜MN,并完成光线SA的光路图。
答案

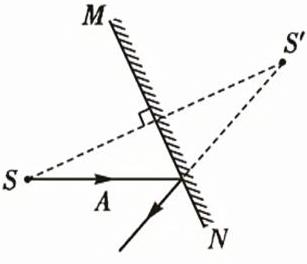

8. 如答图4W-8所示
解析
【分析】要完成该光路，需利用平面镜成像的核心特点：像与物关于镜面对称。首先，连接物点S和像点S'，作其垂直平分线即可确定平面镜MN的位置；接着，找到光线SA与平面镜的交点（入射点），再根据“反射光线的反向延长线经过像点S'”的规律，画出SA对应的反射光线，同时注意光线的箭头方向（入射光线从S指向入射点，反射光线从入射点向外）。
【解析】1. 确定平面镜：连接S和S'，作线段SS'的垂直平分线，该垂直平分线就是平面镜MN的位置；2. 确定入射点：光线SA与平面镜MN的交点即为光线的入射点；3. 画反射光线：连接入射点与S'，沿从入射点出发、背离镜面的方向画出反射光线，确保反射光线的反向延长线经过S'，且光线箭头方向正确。
【答案】如答图4W-8所示
【知识点】平面镜成像特点、光的反射定律
【点评】本题考查平面镜成像的光路作图，核心是利用“像与物关于镜面对称”确定镜面，结合反射光线与像的关系完成光路，属于光学作图的基础中档题，需掌握相关规律的应用。
【难度系数】0.5
【解析】1. 确定平面镜：连接S和S'，作线段SS'的垂直平分线，该垂直平分线就是平面镜MN的位置；2. 确定入射点：光线SA与平面镜MN的交点即为光线的入射点；3. 画反射光线：连接入射点与S'，沿从入射点出发、背离镜面的方向画出反射光线，确保反射光线的反向延长线经过S'，且光线箭头方向正确。
【答案】如答图4W-8所示
【知识点】平面镜成像特点、光的反射定律
【点评】本题考查平面镜成像的光路作图，核心是利用“像与物关于镜面对称”确定镜面，结合反射光线与像的关系完成光路，属于光学作图的基础中档题，需掌握相关规律的应用。
【难度系数】0.5

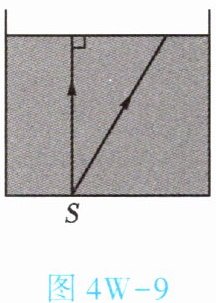

9. (★★)如图4W-9所示是由点光源S发出的两束光,由水中射入空气中,请画出它们的折射光线的大致方向。
答案

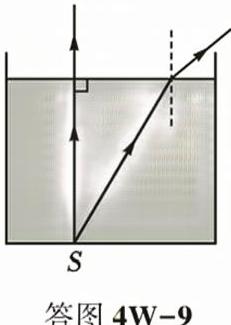

9. 如答图4W-9所示
解析
【分析】
要画出水中光射入空气的折射光线，需牢记光的折射规律：①当光垂直于界面入射时，传播方向不改变；②当光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线远离法线。先判断两束入射光线的类型：左侧光线垂直入射，右侧光线斜射，再结合对应规律作图。
【解析】
1. 左侧垂直入射的光线：入射光线与界面垂直，因此折射光线沿原直线方向射出，传播方向不变。
2. 右侧斜射的光线：先过入射点作垂直于界面的法线（用虚线表示），再根据光从水斜射入空气时折射角大于入射角，在空气中画出折射光线，使折射光线远离法线，最终得到的折射光线如答图所示。
【答案】
如答图4W-9所示
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射规律的实际应用，核心是区分垂直入射和斜射时的折射特点，是光学部分的基础作图题，需准确掌握折射角与入射角的关系。
【难度系数】
0.6
要画出水中光射入空气的折射光线，需牢记光的折射规律：①当光垂直于界面入射时，传播方向不改变；②当光从水（光密介质）斜射入空气（光疏介质）时，折射角大于入射角，折射光线远离法线。先判断两束入射光线的类型：左侧光线垂直入射，右侧光线斜射，再结合对应规律作图。
【解析】
1. 左侧垂直入射的光线：入射光线与界面垂直，因此折射光线沿原直线方向射出，传播方向不变。
2. 右侧斜射的光线：先过入射点作垂直于界面的法线（用虚线表示），再根据光从水斜射入空气时折射角大于入射角，在空气中画出折射光线，使折射光线远离法线，最终得到的折射光线如答图所示。
【答案】
如答图4W-9所示
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射规律的实际应用，核心是区分垂直入射和斜射时的折射特点，是光学部分的基础作图题，需准确掌握折射角与入射角的关系。
【难度系数】
0.6

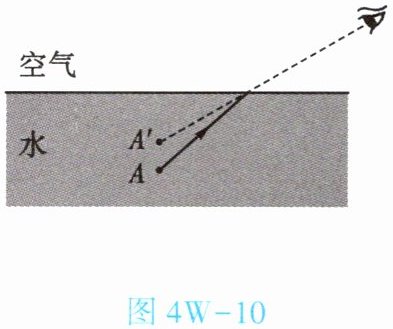

10. (★★★)如图4W-10所示,A'为人眼看到A的像,补全来自A点进入人眼的光路图。
答案

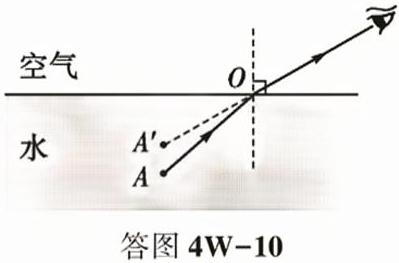

10. 如答图4W-10所示
解析
【分析】要补全来自A点进入人眼的光路，需明确：人看到水中A点的像A'，是因为A点的光经水面折射后进入人眼，折射光线的反向延长线过虚像A'。解题思路：①连接A'与人眼，与水面的交点即为入射点O；②连接A与O，得到入射光线；③连接O与人眼，得到折射光线；④过O作垂直水面的法线，标注光线方向，完成光路。
【解析】1. 确定入射点：连接虚像A'和人眼，该直线与水面交于点O，O即为光线从水中射入空气的入射点；2. 画入射光线：用直线连接A和O，箭头方向指向O（表示光从A射向水面）；3. 画折射光线：用直线连接O和人眼，箭头方向指向人眼（表示光经水面折射后进入人眼）；4. 过O点作垂直于水面的虚线（法线），辅助理解折射规律，最终补全光路。
【答案】如答图4W-10所示
【知识点】光的折射作图、虚像形成
【点评】本题考查光的折射作图，核心是利用虚像与折射光线的关系确定入射点，需掌握光从水斜射入空气时的折射特点，属于中等难度的作图题，是光学基础题型。
【难度系数】0.6
【解析】1. 确定入射点：连接虚像A'和人眼，该直线与水面交于点O，O即为光线从水中射入空气的入射点；2. 画入射光线：用直线连接A和O，箭头方向指向O（表示光从A射向水面）；3. 画折射光线：用直线连接O和人眼，箭头方向指向人眼（表示光经水面折射后进入人眼）；4. 过O点作垂直于水面的虚线（法线），辅助理解折射规律，最终补全光路。
【答案】如答图4W-10所示
【知识点】光的折射作图、虚像形成
【点评】本题考查光的折射作图，核心是利用虚像与折射光线的关系确定入射点，需掌握光从水斜射入空气时的折射特点，属于中等难度的作图题，是光学基础题型。
【难度系数】0.6
