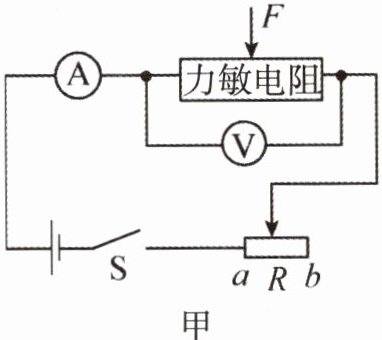

8.(2025 四川宜宾卷改编)某学习小组在探究力敏电阻随压力变化的关系时,设计了如图甲所示的电路图,电源电压恒为 12 V,R 是滑动变阻器。


乙
(1)小组成员选择合适的测量范围,按电路图连接好电路,闭合开关前,滑动变阻器的滑片应置于(选填“a”或“b”)端。
(2)滑动变阻器的滑片置于正确的位置后,闭合开关S后发现电压表示数接近电源电压,电流表无示数,则故障可能是力敏电阻处发生(选填“短路”或“断路”)。

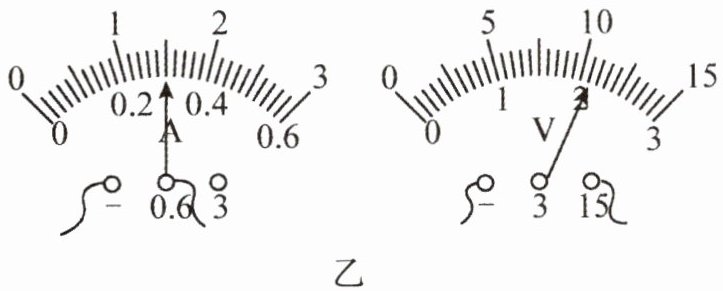

(3)排除故障后,闭合开关S,该力敏电阻在无压力情况下调节滑动变阻器,电流表与电压表的指针稳定后如图乙所示,电流表的读数为A,电压表的读数为V,此时力敏电阻的阻值为Ω。

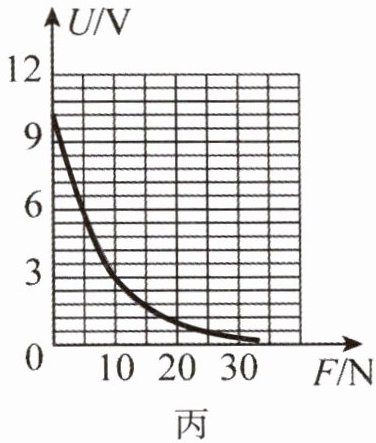

(4)闭合开关S,改变压力F的大小,调节滑动变阻器,直到电流表的示数与图乙中电流表的示数相同,记下此时电压表测得的电压U,描绘出不同压力下的U-F图,如图丙所示。结合图像可知,该力敏电阻的电阻随压力的增大而(选填“增大”或“减小”),其中压力F较小时其敏感程度更(选填“高”或“低”)。

丙

(1)b
(2)断路
(3)0.2；10；50
(4)减小；高
