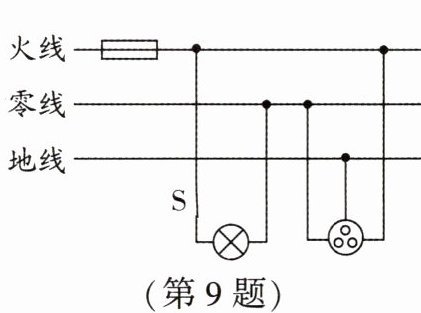

9. (2025·南京秦淮区一模)如图为小明家的部分电路示意图，正在发光的灯泡突然熄灭，经检查发现：开关闭合，熔丝熔断器完好，用测电笔检测三孔插座的左右两孔，氖管均发光。若电路只有一处故障，该故障可能是()

A.灯泡断路
B.插座短路
C.进户线的火线断路
D.进户线的零线断路

9.D

解：
若灯泡断路（A），则插座左孔（零线）测电笔不发光，不符合题意；
若插座短路（B），熔丝会熔断，与“熔丝完好”矛盾；
若进户线火线断路（C），所有位置测电笔均不发光，不符合题意；
若进户线零线断路（D），火线经用电器（如灯泡）与零线端连通，导致插座左右孔均与火线相连，测电笔氖管均发光，符合题意。
答案：D

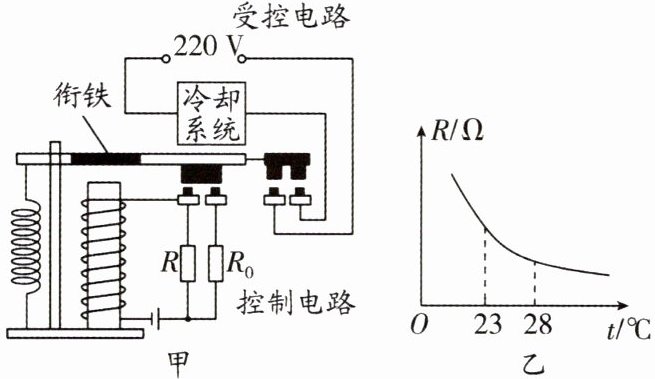

10. 新趋势 跨学科实践(2025·泰州泰兴市一模)如图甲是科技小组设计的“智能温控小屋”简化电路，定值电阻R₀为100 Ω，R为热敏电阻，其阻值随温度变化图像如图乙，线圈电阻不计。若控制电路电源电压为3 V，当室温上升至28 ℃时受控电路中冷却系统开始工作，当室温降至23 ℃时停止工作。当控制电路中的电流为0.15 A时，衔铁刚好被吸下。关于此装置，则()
①电磁铁通电时，上端为N极
②在此温度范围内工作时，R的最大电阻为25 Ω
③控制电路电压不变，若设定室温降至21 ℃时停止工作，可适当减小R₀的阻值
④若设定室温上升至30 ℃时冷却系统开始工作，可适当提高控制电路电源电压


A.①③
B.③④
C.②④
D.②③

10.D 解析：①控制电路通电，根据安培定则，电磁铁的下端是N极，故①错误.②衔铁被吸下时，受控电路工作，此时控制电路中R与R₀并联，由并联电路中电压的规律知，R₀两端的电压为$U = U_0 = 3V$，通过电阻R₀的电流为$I_0=\frac{U_0}{R_0}=\frac{3V}{100\Omega}=0.03A$，当控制电路中的电流为0.15A时，通过R的电流为$I = I_总 - I_0 = 0.15A - 0.03A = 0.12A$，此时R的阻值为$R=\frac{U}{I}=\frac{3V}{0.12A}=25\Omega$，因为R的阻值随温度的升高而减小，若R的阻值继续增大，电路中的电流变小，衔铁被弹回，冷却系统不工作，温度升高，此时R的阻值会减小，故R的阻值最大为$25\Omega$，故②正确.③系统停止工作温度$(23° C)$对应衔铁释放的时刻，即电流等于或低于电流(0.15A)时，降低停止工作温度(如从$23° C$降至$21° C$)意味着需要在更低温度时才使衔铁释放(即电流在更低温度时低于0.15A)，温度降低时R增大，导致电流减小，减小R₀会降低电路总电阻，从而在相同温度下增加电流.减小R₀后，电流在更低温度时才降至0.15A以下，从而降低停止工作温度(例如降至$21° C$)，故③正确.④系统开始工作温度$(28° C)$对应衔铁吸合的时刻，即电流达到电流0.15A时，提高开始工作温度(如从$28° C$升至$30° C$)意味着需要在更高温度时才使衔铁吸合(即电流在更高温度时达到0.15A).温度升高时R减小，电流增大.如果提高电源电压U，电路电流在所有温度下都增加，提高U会使电流在更低温度时就达到0.15A，导致开始工作温度降低，因此，要实现$30° C$开始工作，应降低U或增大R₀，故④错误.故ABC不符合题意，D符合题意.故选D.

11. (2024·广东中考)在太阳内部，氢原子核在超高温下发生(填“聚变”或“裂变”)，释放出巨大的核能。太阳能属于(填“可再生”或“不可再生”)能源。请写出太阳能的1个优点：。

11.聚变 可再生 环保(合理即可)

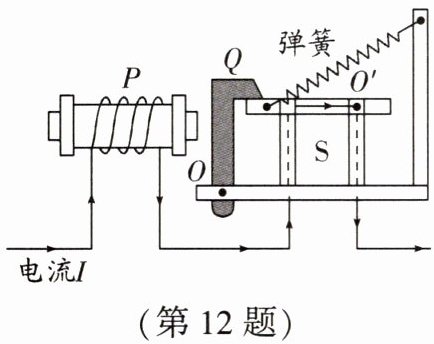

12. 如图是由电磁铁P、弹簧等构成的空气断路器的原理图，当电路因为短路而使电路电流(填“过大”或“过小”)时，电磁铁的磁性(填“增强”“减弱”或“不变”)，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用。

12.过大 增强

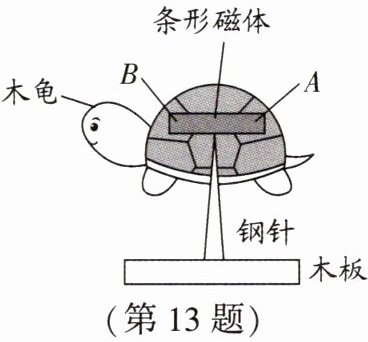

13. 新素材 传统文化 南宋陈元靓在《事林广记》中记载了“指南龟”(如图所示)，在木质龟的内部放有条形磁体AB，将木龟用钢针支于木板之上，并可以自由转动，静止后龟尾指向南方，此时磁体A端是磁体的极，指向地磁场的(填“南极”或“北极”)。

13.南 北极

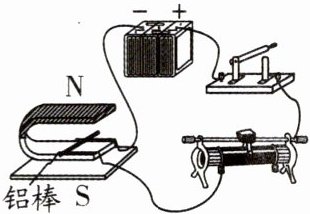

14. 如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对有力的作用，利用这一原理可以制成机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向运动。

14.通电导体 电动 右
